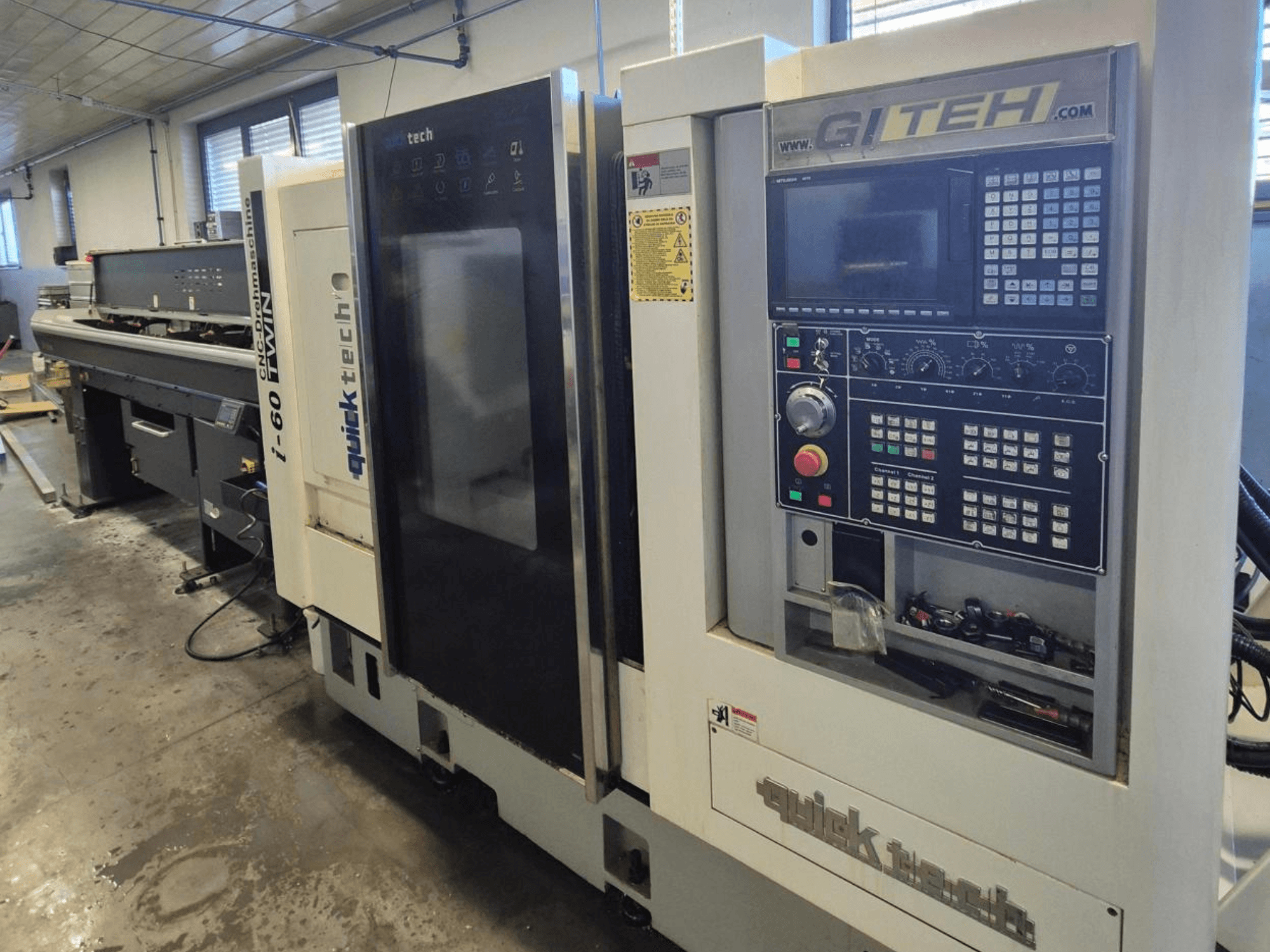

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Huvudspindelns hål: 60 mm

• Borrning för underspindel: 42 mm

• Max. svarvlängd: 300 mm

• Hastigheter

  • Huvudspindel: 4000 varv/min

  • Underspindel: 4000 varv/min

  • Drivna verktyg: 4000 varv/min

• Spindlar

  • Indexering av huvudspindel: 0,001°

  • Indexering av subspindel: 0,001°

  • Hydraulisk spindelbroms (huvud- och subspindel)

  • Synkronisering av spindelrotation och positionering

• Verktygsstationer

  • Huvudspindelsida: 6 utvändig svarvning, 5 invändig svarvning

  • Underspindelsida: 3 utvändig svarvning, 4 invändig svarvning

  • Drivna verktyg: 12 stationer

• Kapacitet för bearbetning

  • 4-axlig simultanbearbetning

  • Fullaxlig programmering direkt från styrningen

  • Funktion för luftblåsning (M-kod)

  • Detektering av utskjutning av detalj

• Arbetshållare

  • Chuck för huvudspindel: Ø185 mm

  • Chuck för underspindel: Ø173 mm

• Maskinens utrustning

  • Nivelleringsskruvar och -plattor för maskinen

  • LED-arbetsbelysning

  • 3-färgad signaltorn

  • Automatiskt centralt smörjsystem

  • Kylvätsketank och sensor för kylvätskenivå

  • Högtryckspump för kylvätska 30-40 bar

  • 380V/220V transformator

  • Grundläggande verktygssats

  • Operatörshandbok, programmeringshandbok, elektriska diagram, PLC-dokumentation

• Styrsystem: Mitsubishi M70

  • 10,4" färgdisplay; MPG-programkontroll med handratt

  • Absolut/inkrementell programmering; ISO-programmering

  • Automatisk avstängningsfunktion för maskinen

  • Gängskärningscykel (G92); styv gängtappning

  • Konstant skärhastighet (G96/G97)

  • Visning av produktionstid & detaljräknare

  • Jog-rörelse för X-, Z-, Y-, W-axlar; C1- och C2-konturering för svarvning/fräsning

  • Minsta inmatningssteg: 0,001 mm

  • 80 verktygsgeometri- och korrigeringspositioner

  • Programladdning via minneskort eller USB; nätverksanslutning

  • Programmering av fasning och radie; radiekompensering

  • Absolutmotorer (ingen homing krävs); självdiagnosfunktioner

  • Spindelsynkronisering

  • Gängskärning med drivna verktyg; gängskärning på subspindel

  • Hjälpfunktioner för programmering; 2D-programsimulering

  • Möjlighet till PLC-redigering

  • Funktion för kuggskärning ingår

  • Orientering av drivna verktyg

Ytterligare utrustning (ingår inte i basmaskinen)

• Transportör för spånor

• Stångmatare VITO 56 (3 m)

• Transportör för färdiga detaljer
