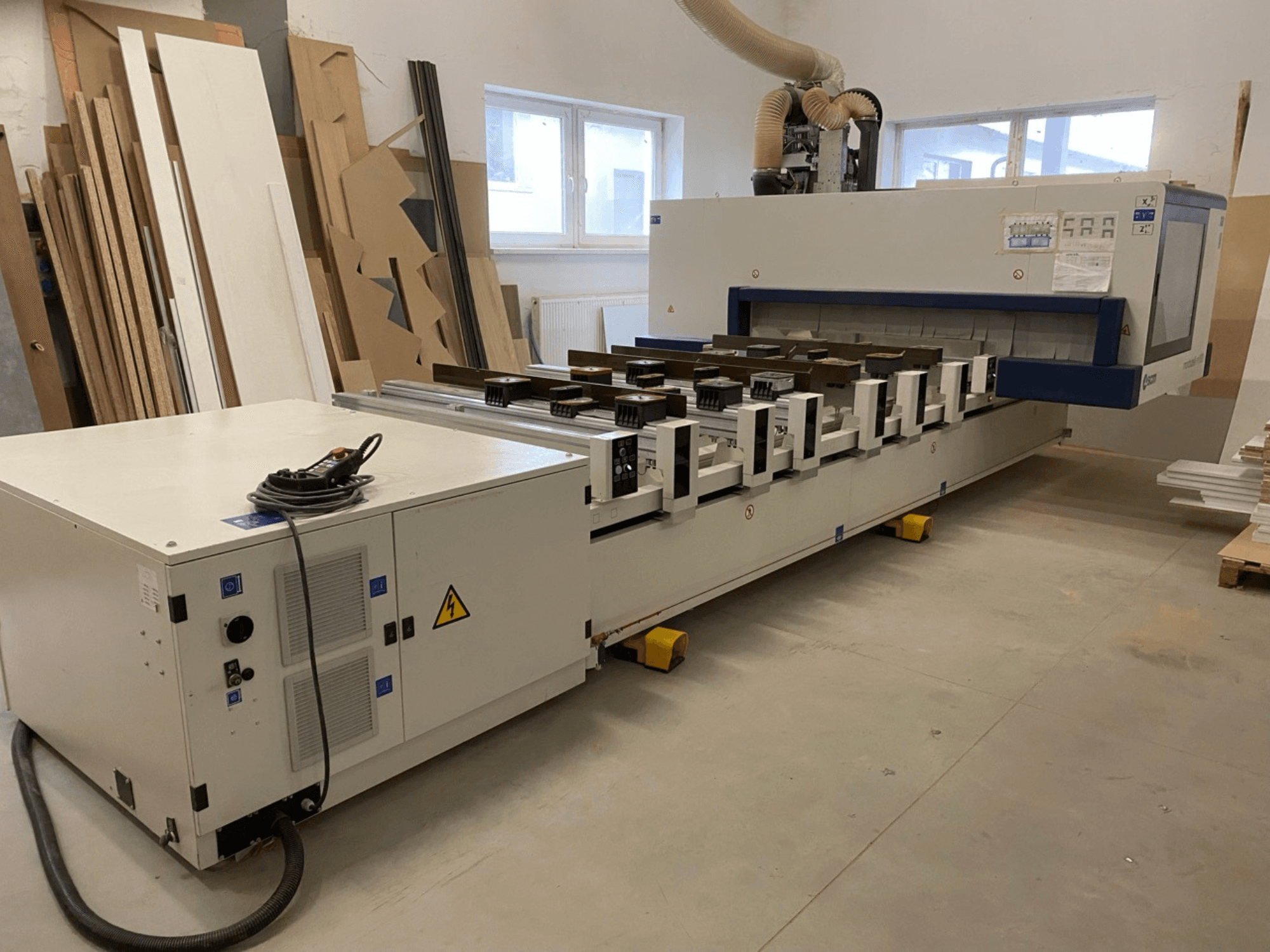

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Arbetsområde / axlar:

  • Panellängd (Y): 1900 mm (2210 mm)

  • Panelhöjd (Z): 180 mm

  • Panellängd för genomgående bearbetning: 1400 mm

  • Vektorhastighet X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Arbetsbord: 6–12 balkar (TV Flex), 12 vakuumfästen (145 × 145 × H75 mm); 2 anslag per balk; rörlig balklängd 1600 mm.

• Borraggregat (allmänna specifikationer):

  • 21 vertikala spindlar, 8 000 varv/min

  • 10 horisontella spindlar, 8 000 varv/min

  • Inbyggd såg Ø125 mm (X), 10 000 varv/min

  • Motoreffekt 2,2 kW

• Elektrospindel: 10 kW (S6), max 24 000 varv/min.

• Installationskrav: installerad effekt 23–28,5 kVA; tryckluft 450 NL/min; dammutsug 4 500 m³/h, 25 m/s, utlopp Ø250 mm.

• Konstruktion och rörelse:

  • Tung, spänningsavlastad, elektrosvetsad stålram; all bearbetning utförs i en enda uppställning på CNC-styrda metallbearbetningsmaskiner.

  • Höghastighetslinjärföringar med fyra rader; trekretsiga kulsystem med återcirkulation; spiralformad kuggstång och kugghjul på X-axeln.

  • Borstlösa motorer, växelriktare; bearbetningsenheter monterade på rörlig portal för styvhet.

  • Transparent säkerhetshölje av polykarbonat.

• CNC-styrning och programvara:

  • PC-Office: Windows 7, 17-tums färg-LCD, QWERTY-tangentbord, mobil kontrollpanel, Xilog Maestro.

  • Xilog Maestro-funktioner: parametrisk/grafisk/ISO-programmering; DXF/ASCII-import (2D); 3D-linjär/cirkulär interpolering; rumslig linjär interpolering; spiralformad interpolering; guidad redigerare; automatisk borroptimering och verktygsbibliotek; förskjutning av panelens origo; simulering; hantering av streckkoder (programvara); självdiagnostik; manuell ingrepp steg för steg; grafisk enhetskonfiguration; val av bearbetningshastighet; SCM CNC Jerk-funktion.

• Säkerhet: CE; PRO-SPACE-system med säkerhetsstötfångare (automatiskt stopp vid potentiell kollision).

• Bordsutrustning som ingår/nämns: bakre referensanslag i aluminium H75 per balk; andra centrala referensanslag per balk; främre referensanslag H75 per balk.

• Vakuumsystem: integrerad vakuumpump 90/108 m³/h, 50 Hz.

• Borraggregat F23 L (angiven konfiguration):

  • Oberoende Z-axel

  • 13 oberoende vertikala spindlar (8 X / 5 Y)

  • 6 oberoende horisontella spindlar (snabbutlösning), inkl. 4 i Y

  • 32 mm delning

  • Varvtal 4 500–8 000 rpm (frekvensomriktare)

  • Spår-/sågenhet på bakpanelen, Ø 125 mm, 5 500–10 000 varv/min (inverter)

  • Motor 2,2 kW

  • Ökat Z-tryck

• Fördelar med RO AX: hög produktivitet, precision, ytkvalitet, bearbetningshastighet; upp till 90 % minskning av underhållet (intervall på ca 1 000 timmar).

Tillbehör

• TRB14 sidomonterat verktygsmagasin (tillval), höger sida:

  • Kapacitet upp till 11 verktyg; max Ø350 mm

  • Centrumavstånd 130 mm

  • Maximal verktygsvikt 8 kg; totalt 48 kg

• 4 arbetsstyckslyftstöd H75, två lyftnivåer (ovanför klämmorna och arbetsnivån), 20 kg per stöd

• Extra hårdvarunyckel med USB-port
