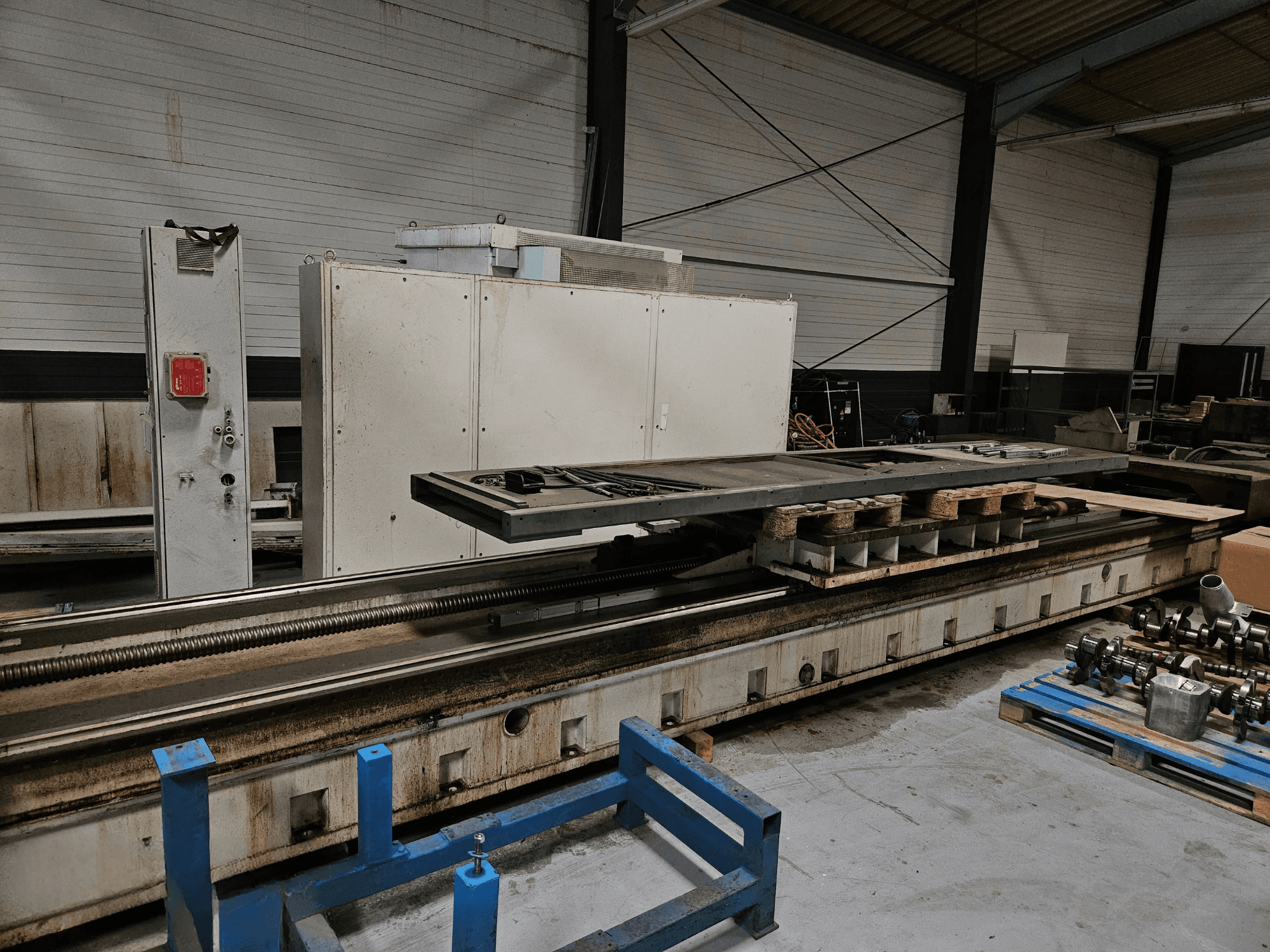

SHW - UFZ 6LDE-MIL-SHW-2008-00001

Drifttid för spindel: 12.897 timmar

Hydraulisk drifttid: 43.912 timmar

• W-axelns rörelse: 1500 mm

• Digitala matningsfunktioner

  • X-axel: 2-20000 mm/min

  • Y-axel: 2-24000 mm/min

  • Z-axel: 2-24000 mm/min

• Snabb travers

  • X-axel: 20000 mm/min

  • Y-axel: 24000 mm/min

  • Z-axel: 24000 mm/min

• Spindel

  • Huvud: Automatiskt universalfräshuvud

  • Huvudspindelmotor: Siemens 1PH7 167

  • Växellåda: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Repeterbarhet: ±0,002 mm

  • Spindelhastighet (60 min max): 3200 rpm

  • Spindelhastighet (15 min max): 4000 varv/min

• Verktygsväxlare

  • typ: Automatisk

  • Kapacitet: 150 verktyg

  • Max verktygslängd: 400 mm

  • Max verktygsvikt: 25 kg

  • Verktygskoning: SK50 DIN 69871

  • Station för hämtning: Pickup-station

• Bord/plattor

  • Spännplattans yta: 3600 x 3750 mm

• Elektronik och styrning

  • Manöverpanel: Integrerad CNC i arbetsplattformen

  • Servomotorer: Siemens 1FT6-serie

  • Frekvensomriktare/regulatorer: Indramat ECOdrive 3

  • Mätningssystem: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektronisk tryckvakt: ifm PN 5, PN 7

• Strömförsörjning

  • Spänning: 400 V, 3-fas, 50 Hz

  • Strömanslutning: ca 80 kVA

  • Huvudsäkring: 160 A (trög)

  • Ledarens tvärsnitt: 70 mm²

• Pneumatik och hydraulik

  • Tryck: 4-6 bar

  • Anslutning: G1/4

  • Luftförbrukning: ca 320-400 l

  • Ventilterminal: Festo CP10+

  • Hydrauliskt system: Bosch med 1 x 50 l ackumulator

Ytterligare utrustning

• CNC roterande bordsenhet: Demmeler DRTN

  • Bordsyta: 2000 x 1800 mm

  • Max rotationshastighet: 4 min^-1

• Övervakning av kollisioner: Brankamp Typ CMS (1-kanal)

• Säkerhetsbroms: Mayr Typ 891...

• Kylningsenhet: Schimpke DK 38 V / BKW SK 250D

• Filter för kylvätska: Knoll KF110/1100

• Oljefilter: ARGO D 062-156

• Spåntransportör: Richter SP 250/63 (x2)

• Mätsystem: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plugg

• Smörjning: Automatisk

• Maskinkapsling: 3-sidig
