- ➤ Begagnad SMEC SL 2000 BSY + WSF Joker | Horisontell svarv

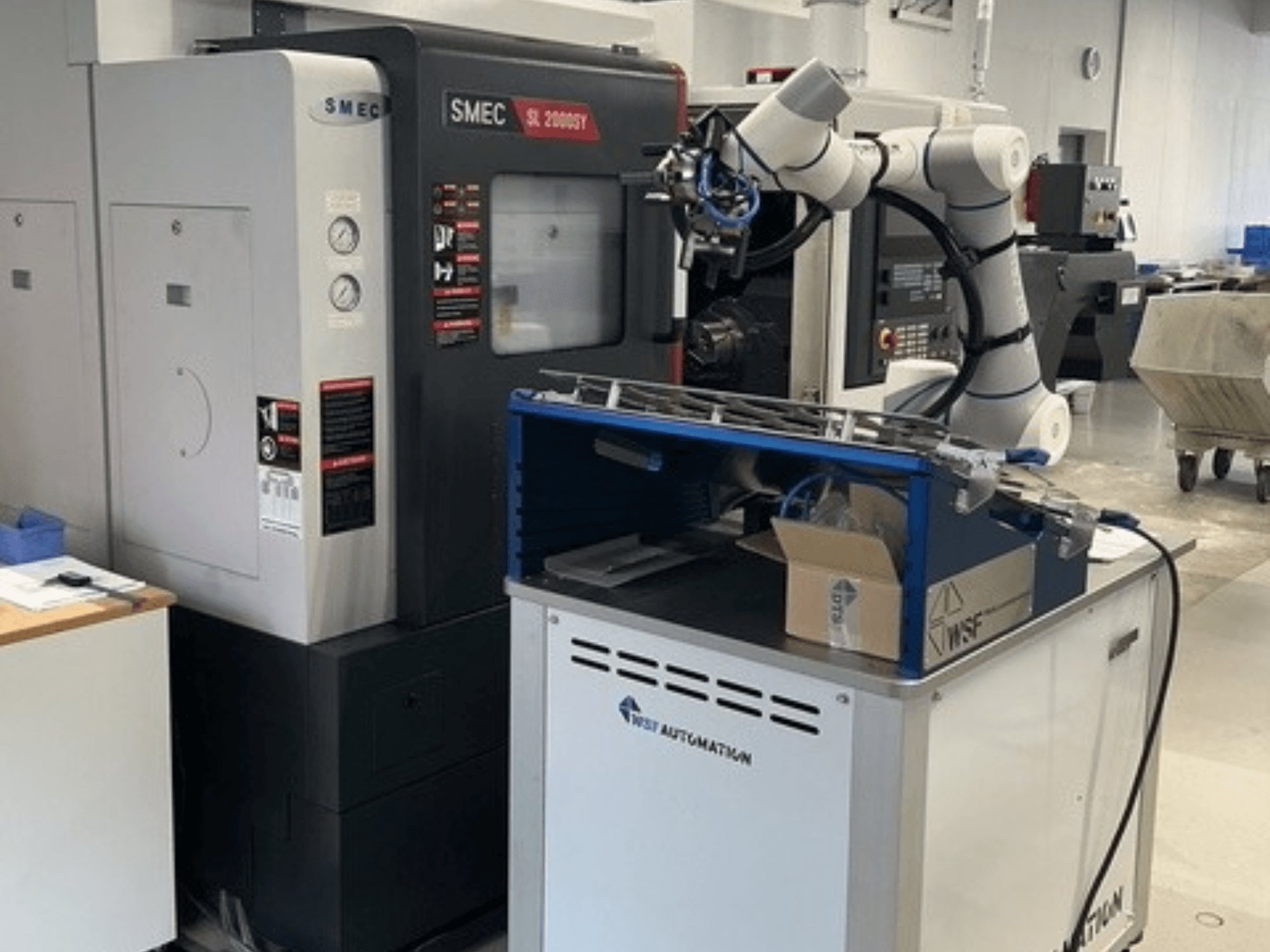

Denna 4-axliga SMEC SL 2000 BSY + WSF Joker horisontella svarv tillverkades år 2024. Den har en svängdiameter över bädden på 650 mm, en maximal svarvdiameter på 395 mm och en maximal bearbetningslängd på 450 mm. Huvudspindeln stöder en maximal stångdiameter på 68 mm och uppnår hastigheter på upp till 4.500 varv/min. Överväg möjligheten att köpa denna SMEC SL 2000 BSY + WSF Joker horisontella svarv. Kontakta oss för mer information.
Översikt
- märke: SMEC
- år: 2024
- MODELL: SL 2000 BSY + WSF Joker
- tillämpningstyp: Svarvning
- Plats: Tyskland
- maskintyp: Horisontell svarv
Teknisk information - SMEC SL 2000 BSY + WSF Joker
Mått
- Maskinhöjd: 2085 mm
- Maskinlängd: 2790 mm
- Maskinvikt: 4200 kg
Rörelse
- B-axel min: 580°
- Antal axlar: 4
- X-axelns rörelse: 235 mm
- Y-axelns rörelse: 105 mm
- Z-axelns rörelse: 580 mm
Teknisk specifikation
- Spindeleffekt: 19.95 kW
- Spindelhastighet: 4500 RPM
Ytterligare information
Arbetsområde
Svängdiameter över säng: 650 mm
Svängdiameter över tvärslits: 540 mm
Max. svarvdiameter: 395 mm
Max. bearbetningslängd (B): 450 mm
Huvudspindel
Chuckdiameter: 210 (8") mm
Spindelnosans standard: A2-6 ASA
Spindellager, innerdiameter: 110 mm
Max. stångdiameter: 68 mm
Spindelns borrdiameter: 76 mm
Max. vridmoment: 212,9 Nm vid 15 min-¹
Underspindel
Chuckdiameter: 175 (6") mm
Standard för spindelnos: A2-5 ASA
Spindellager, innerdiameter: 90 mm
Max. stångdiameter: 36 mm
Spindelns borrdiameter: 45 mm
Drivningseffekt: 9/7,5 kW
Max. vridmoment: 67,9 Nm (S2 15 min-¹)
Max. varvtal: 6 000 varv/min
Verktygsrevolver
Antal stationer för drivna verktyg: 12
Verktygshållare: BMT55 kW
Drivkraft för drivna verktyg: 9,3/4,9 min-¹
Max. varvtal: 5.000 rpm
Max. vridmoment för drivna verktyg: 35,1 Nm (S2 15 min-¹)
Tvärsnitt för stationära verktyg: 25 x 25 mm
Tvärsnitt på borrstångshållaren: Ø40 mm
Omkopplingstid station/station: 0,2 sek.
Axlar och snabbförflyttning
Servomotor för X-axeln: 3,0 kW; Max. snabbförflyttning X-axel: 18 m/min
Servomotor för Z-axel: 3,0 kW; Max. snabbförflyttning Z-axel: 30 m/min
B-axelns servomotor: 3,0 kW; Max. snabbtraversering B-axel: 24 m/min
Y-axelns servomotor: 3,0 kW; Max. snabbförflyttning Y-axel: 12 m/min
Maskinens konstruktion
Lutande bäddvinkel: 30 grader
Elektrisk anslutning
Spänning: 400 V
Synlig effekt: 50 kVA
Pneumatik
Anslutning för tryckluft: 6 bar
Ytterligare utrustning
Spåntransportör
Kubkapacitet med spåntransportör: l
Transportörens tryck: 10 bar
Pumpens uteffekt: 2,2 kΩ
Kapacitet i kub: ca 14 l
Max. tryck: 35 bar
Nettovikt spåntransportör: ca 1.000 kg
Transformator
Nettovikt transformator: ca 300 kg
Robot/automatisering: WSF Joker
Nyttolast: 12 kg
Räckvidd: 1300 mm
Transportmått (L x B x H): 120 x 100 x 140 cm
Vikt: ca 300 kg
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
