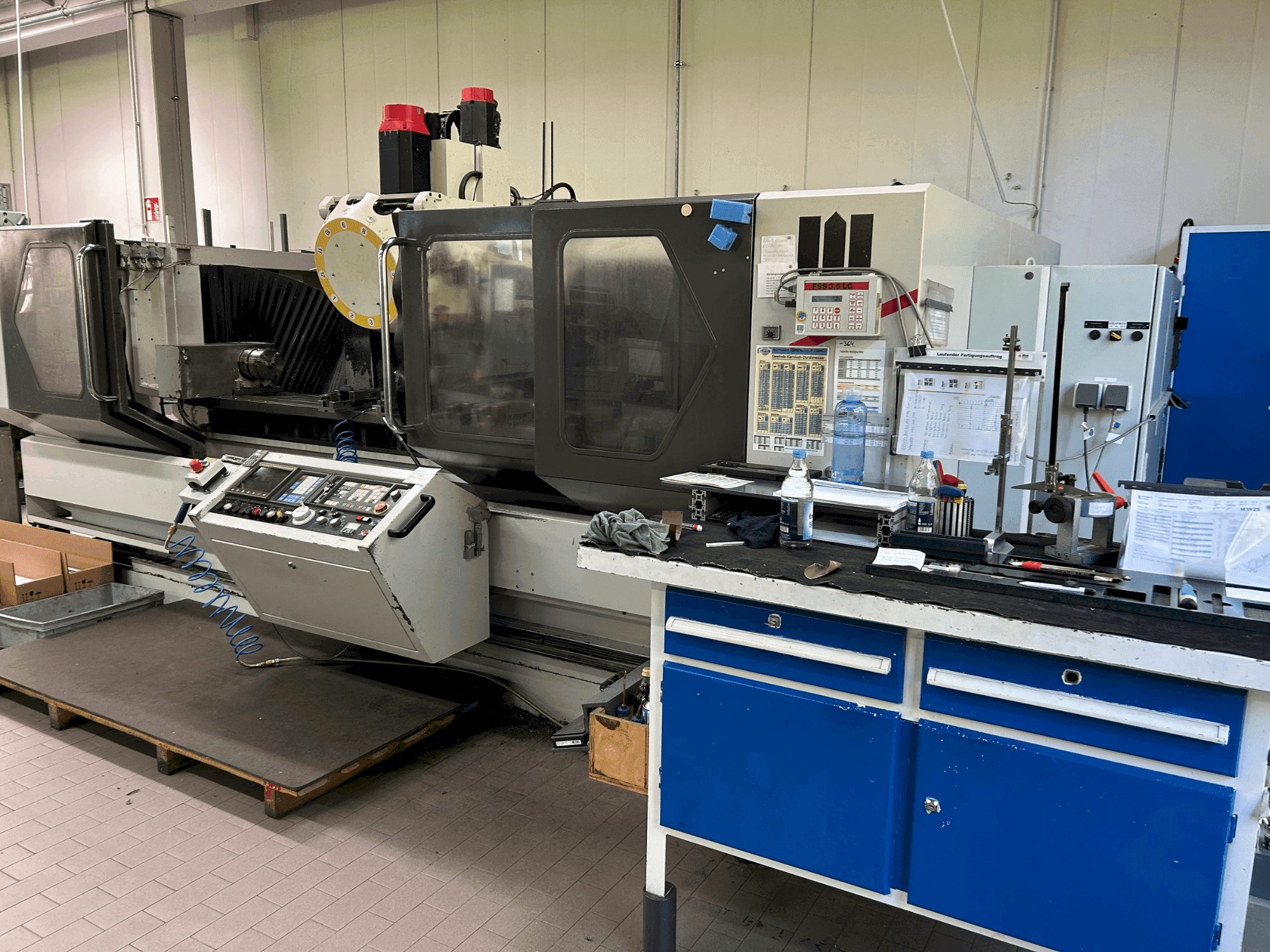

STAMA - MC 520 DE-MIL-STA-1994-00001

Ytterligare utrustning

• Verktygsmagasin: 60 SK40-positioner med vertikal kedja och dubbelgripare / Borrkapacitet i stål: 25 mm / Gängningskapacitet i stål: M24 / Fräskapacitet i stål (SK 30): 150 cm³/min / Fräskapacitet i stål (SK 40): 180 cm³/min / Fräskapacitet i aluminium: 500 cm³/min
• Spåntransportör: Skrapband / Spolpistol för spånrensning / Kylvätska/luftblåsning Omkoppling: Extern via M-funktion / Infraröd mätprob: Heidenhain TS 649 DMG / 3D quickSET: Verktygssats för kontroll och korrigering av kinematisk noggrannhet

Maskinfördelar

Tekniska maskinfördelar

• Användargränssnitt: smart nc ergoline®-styrning med 19-tums skärm
• Ac-drivmotor: 5,5 kw vid 100 % intermittenscykel / maximalt vridmoment: 47 nm / spindelvarvtal: 45 - 6000 rpm / valfri spindelvarvtal: 100 - 10000 rpm
• Arbetshöjd från bord till spindelnos: 560 mm / spännyta koordinatbord: 1500 / 2100 / 3000 x 430 mm / tillåten bordsbelastning: 1200 / 1600 / 1600 kp / vridbar rotationsbordskapacitet: spännyta d 630 x 500 med vridområde -5 till +110°, 360° rotationsaxel
• Antal t-spår: 3 / t-spårstorlek: 14 h12 / placeringshål: 5 / 8 / 11 x Ø 16 h7
• Snabbtransport (xy-axel): 20 m/min / snabbtransport (z-axel): 20 m/min / arbetsmatning: 1 - 5000 mm/min / mätsystem: absolutgivare / positioneringsupplösning: 0,001 mm / positioneringstolerans: +/- 0,01 mm / repeterbarhet: +/- 0,005 mm
• Driftläge 4: processövervakning under produktion / aktiv kylenhet för styrskåp: rekommenderas för omgivningstemperaturer från 35 °c till max. 50 °c / 4-färgad signallampa: röd, gul, grön, blå indikator / hytttak: bälg, med kranlastning möjlig genom manuell öppning av det mittersta taksegmentet
