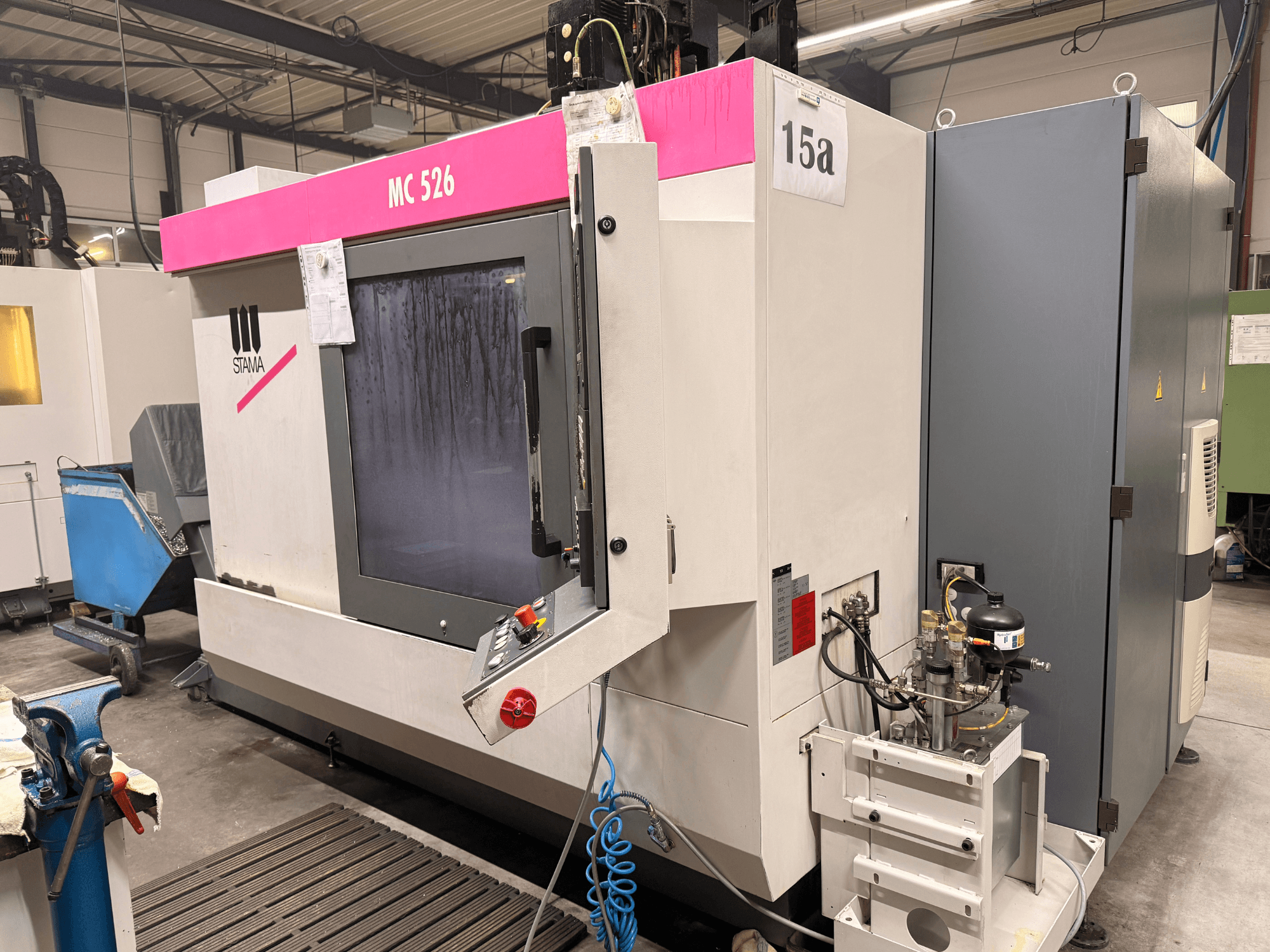

STAMA - MC526DE-MIL-STA-2008-00001

Ytterligare information

• Matningskraft X/Y-axel: 4 000 N

• Matningskraft Z-axel: 8 000 N

• Snabbförflyttning X/Y/Z: 60 m/min

• Matningshastighet X/Y/Z: 1 – 10 000 mm/min

• Axeldynamik: X = 5 m/s²

• Axeldynamik: Y = 8 m/s²

• Axeldynamik: Z = 12 m/s²

• Avstånd mellan bord och spindelnos: 350 – 710 mm

• Verktygsspänningskraft: 7 000 N

• Spindeldiameter: 65 mm

• Konstant vridmomentområde: Upp till 3 000 varv/min

• Vridmoment vid 100 % arbetscykel: 30 Nm

• Vridmoment vid 20 % arbetscykel: 59 Nm

• Effekt över 3 000 varv/min vid 100 % arbetscykel: 9,5 kW

• Effekt över 3 000 varv/min vid 20 % arbetscykel: 18,5 kW

• Maximal verktygsdiameter (alla positioner upptagna): 88 mm

• Maximal verktygsdiameter (intilliggande positioner fria): 125 mm

• Standard för dragskruv: DIN 69872-19

• Verktygsbytestid (chip-till-chip): ca 2,4 s

• Verktygsförskjutningsfunktioner: Längd- och radiekompensation

• Inmatning av verktygsdata: Via inmatningsstation eller CNC-skärmmenyn

• Positioneringsupplösning: 0,001 mm

• Maskinen förberedd för: Fast bord med T-spår och positioneringshål

• Maskin förberedd för: NC-roterbord med bakdocka

• Verktygshållartyp: SK40 DIN 69871 A/B

• Siemens 840D SolutionLine

• Spåntransportör som tillval

• Bältesfiltersystem

• Intern kylvätsketillförsel via spindel

• Högtryckskapacitet

• Renishaw-avkännare

• Utsugssystem

• Anslutningsspänning: 400 V

• Fas: 3~

• Frekvens: 50 Hz

• Nominell ström: 34 A

• Extra säkring: 3 x 50 A

• Minsta anslutningsarea: 25 mm²

• CE-märkning: Ja
