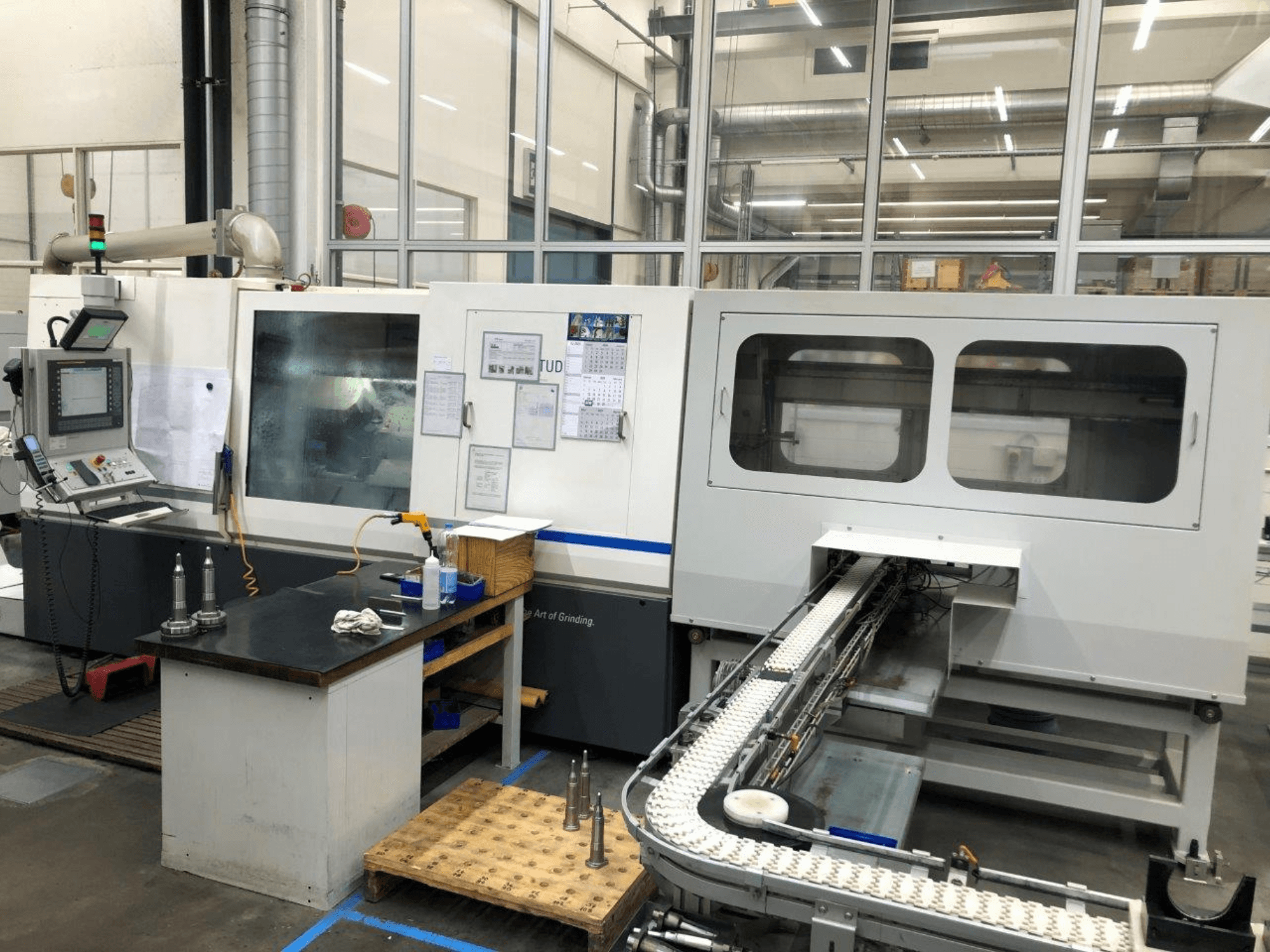

STUDER - S242CH-GRI-STU-2008-00001

• Centrumavstånd: Liten (2 tvärslåar) 400 mm; Lång (2 tvärslåar) 800 mm; Lång (3 tvärslåar) 800 mm

• Svängdiameter: 180 mm

• Max. vikt på arbetsstycket: 20 kg

• X-axel (korssläde)

  • Hastighet: 0,001-1.500 mm/min

  • Upplösning: 0,00001 mm

• Z-axel (längsgående slits)

  • Max. rörelse: 850 / 1.600 mm

  • Hastighet: 0,001-25.000 mm/min

  • Upplösning: 0,00001 mm

• Vridande revolver

  • 8 stationer: Capto 6 fast

  • 12-station: VDI 40 fast

  • 8-station: VDI 30 driven fast

  • Max. drivhastighet: 4 000 rpm

  • Drivenhetens effekt: 2,5 kW

  • Tillval: Aktiv längsgående mätstång på revolvern (Capto eller VDI)

• Spindelhuvud för slipning

  • Monteringsvinkel: -25° / +25°

  • Sliphastighet: 50 m/s

  • Storlek på slipskiva: Ø 400 x 50 (63) x 127 mm

• Infästning för invändig slipning

  • Spindelpositioner på svängbar platta: 3

  • Spindelposition: 0° / +45°

  • Automatisk positionering i 3 lägen

  • Spindelområde för invändig slipning: 1.200-120.000 varv/min

  • Tillgängliga spindelhastigheter: 24.000-120.000 rpm

• Spindelhuvud för arbetsstycke (fast)

  • Hastighetsintervall: 1-7.500 min-¹

  • Drivkraft: 10,5 kW

  • Verktygshållare: MK4 / DIN 55026 A4

  • Belastning under planslipning: 500 Nm

  • Rundhetsnoggrannhet: 0,0004 mm

• Arbetsstyckets spindelstock (svängbar)

  • Svängningsområde: 0-10°

  • Upplösning: 0.0001°

  • Hastighetsintervall: 1-4.000 min-¹

  • Drivkraft: 10,5 kW

  • Verktygshållare: MKS / DIN 55026 A6

  • Belastning under planslipning: 500 Nm

  • Rundhetsnoggrannhet: 0,0004 mm

• W-axel / Bakdocka

  • Max. rörelse: 450 / 1.650 mm

  • Hastighet: 0,001-1.500 mm/min

  • Finjustering för cylindricitetskorrigeringar: ±0,01 mm

  • Tillval: Pinolens rekyl ±0,40 mm

  • Pinolens diameter: 60 mm

  • Montering av avsmalning: MK4

  • Förflyttning av pinol: 45 mm

  • Synkron dubbdocka som tillval: 1-7 500 rpm; drivkraft 10,5 kW; monteringsavsmalning MK4 / DIN 55026 A4

• Avdragning

  • Stående avgradningsverktyg, hållare med MK1-fäste

  • Enpunktsdiamant / förkortad bricka

  • Dressingspindel med axiell drivning på vridbar hållare: Ø 58 / 89 / 100 mm max

  • Avgradningsspindel med axiell drivning på baksidan: Ø 100 mm max

• Anslutningsvärden

  • Total ansluten belastning: 45 kVA

  • Minsta lufttryck: 5,5 bar

  • Totalvikt: 7.600 / 12.000 kg

• Skick och service

  • Fortfarande strömförsörjd och fullt funktionsduglig

  • Inget grovbearbetningsarbete

  • Årligt underhåll av Studer

Ytterligare utrustning

• Axelautomatik (ingår i leveransomfattningen)

• Slipskivor (ingår)
