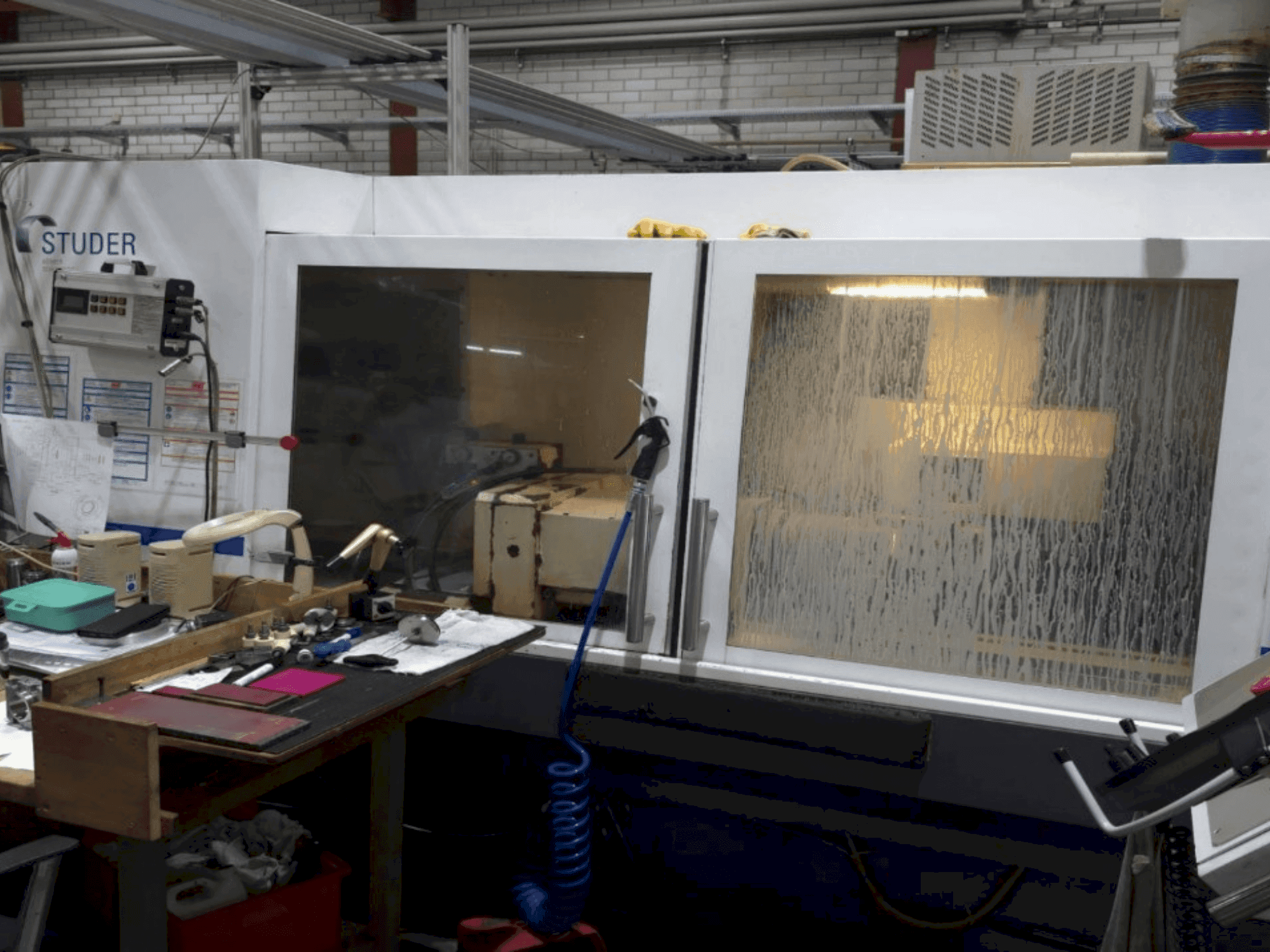

STUDER - S31DE-GRI-STU-2008-00001

Ytterligare utrustning

• Frekvensomvandlare uppdaterad / Frekvensomvandlare utbytt

Fördelar med maskinen

Tekniska maskinfördelar

• Styrenhet: ge fanuc serie 21-tb

• Läckande badkar

• Tank som läcker

• Inget filter för kylvätskebälte

Extra information

Tväraxel X och längsgående axel Z:

Tväraxel X (NC-axel) 0°, drivs av AC-servomotor

och kulskruv. Rörelse 280 mm. Matningshastighet programmerbar 0,001-5.000 mm/min.

Längsgående axel Z (NC-axel). Drivs av AC-servomotor och kulskruv. Förflyttning

1150 mm. Matningshastighet programmerbar

0,001-10.000 mm/min.

Direkt mätsystem på X-axeln

Upplösning 0,0001 mm (linjärt, absolut mätsystem,

kräver ingen förflyttning av referenspunkten)

Direkt mätsystem på Z-axeln

Upplösning 0,0001 mm (linjärt, absolut mätsystem,

kräver ingen referenspunktsrörelse)

Skalgränssnitt för direkta mätsystem

Hjulhuvud

Revolverhjulhuvud U universal, svängbart

Automatisk svängaxel för hjulhuvudet (B-axel)

för svängning av hjulhuvudet.

Hirth-växel 1° i förhållande till hjulhuvudets svängaxel. Svängningsvinkel -15° till +195°.

Skyddshuv i verktygsposition 1, vänster Ø 500 mm

för utvändig slipning för slipskivor Ø 500x63mm F1

(80 mm F5)

Skyddshuv i verktygsposition 2, höger Ø 500mm

för utvändig slipning för slipskivor Ø 500x63mm F1

(80mm F5)

Allmän information om skyddshuven i verktygsposition 2:

Slipningslängden på den högra slipningssidan reduceras i

sliphuvudets svängbara position. 300° med ca 30%.

Invändig slipanordning för högfrekventa spindlar

Ø 120mm i verktygsposition 3 inklusive anslutningskabel

för anslutning av invändiga slipspindlar Ø 120 mm enligt

följande Studer-specifikationer:

-- Plug-in smörjanslutningar för slangdiametrar

4 mm

-- Plug-in kylmedelsanslutningar för fram- och returflöde

med slangdiametrar

10 mm (stickkopplingar på spindel- och slangsidan ingår i leveransomfattningen för spindeln)

-- Med elektriska anslutningar enligt anslutningsdiagrammet

Kodning av invändig slipspindel

Fast lagring av motorspindel 1 är till höger

vid verktygsposition 2

Skärhastighet för motorspindel 1

programmerbar upp till max. 50m/s

För motorspindlar med max. n = 3200rpm är 50m/s

endast möjligt med slipskivediametrar >300mm möjligt

HF invändig sliputrustning för Fischer-spindlar med olja-luftsmörjning

Allmän information om HF-spindlarnas märken:

Olika spindelmärken med oljeluftsmörjning kan inte användas på en och samma maskin.

-- Antalet smörjanslutningar måste stämma överens med spindlarna

i tillbehören.

-- Spindlar med olika antal smörjanslutningar kan inte användas per verktygsposition.

Underhållsenhet för olje-luftsmörjning av invändiga slipspindlar.

Smörjmängden kan programmeras spindelspecifikt i CNC-styrningen.

Luftrenare för HF-spindlar när maskintryckluft används (på från den pneumatiska huvudventilen).

Chuck-arbetshuvud med rullager, ISO 50 kona, cylindrisk utvändig montering på

spindelnos Ø 110 mm, spindelborrning Ø 50 mm.

Manuell spindellåsning utan övervakning.

Monteringsalternativ för sensor för slipring

Allmän information om chuckens arbetshuvud:

För direktslipning eller utvändig slipning med roterande centrum

Manuell cylindricitetskorrigering till arbetshuvudet

Koncentricitetsnoggrannhet på minst 0,0004 mm

Standard C-axel

för laddning av arbetsstycket och stopp i omkretsriktningen

(Noggrannhet +/-0,5°) för byte av arbetsstycke

Standard C-axel; för formslipning,

krävs vanligtvis en C-axel med hög precision

Drivning av arbetsstycke 3 kW med AC-servomotor

Hastighetsområde 1-1000 varv/min

Jogghastighet 1-50 varv/min

Pneumatisk lyft för enkel förflyttning

av arbetshuvudet under uppställning

2909914-E

Pneumatisk styrning och övervakning av spåntryck

Elektriskt gränssnitt 1 för roterande

förband upp till maximalt 3 kW drivkraft.

Tillåter programmerbara hastigheter från 10-100% av

av det nominella spindelvarvtalet, beroende på spindel, i samma eller motsatt riktning som slipskivan.

Manöverpanel och styrskåp permanent anslutna till

maskinen

Luftkonditioneringsenhet för styrskåpet

Allmän information om kylning av styrskåpet:

Vid omgivningstemperatur. Vid temperaturer över 30°C krävs ett kylaggregat.

Anslutningsspänning: 400 volt +/-10%.

Nätfrekvens: 50 Hz +/-1 Hz

Ledning: 4-trådig (L1, L2, L3 / PE) eller 5-trådig (L1, L2, L3 / N / PE)

Intern styrspänning: 24 volt DC

Fanuc 21i-TB CNC-styrenhet med:

-- Aktiv 10,4" platt färgskärm

-- Integrerad PLC-kontroller

-- Studer-kommunikator och ASI-bussystem

Användarminne för CNC-styrningen: 128 kB,

Program-minne: 200

-- Fanuc 21i-TB stöder endast användarminnesstorlekar upp till 512 kB.

Portabel operatörsenhet: Studer PCU terminal

med LCD-display, tangentbord, elektronisk handratt,

åsidosättnings- och tillståndsknapp

Driftstidsräknare, intervall 0-99,999 timmar

Elektronisk dockningsdetektering med Dittel AE 4100-1

bestående av:

-- Frontpanel med LCD-skärm för visning av

signalkurvan

-- 4 ingångar för dockningsdetektering med passiva

sensorer, varvid endast en sensor kan utvärderas

utvärderas åt gången
