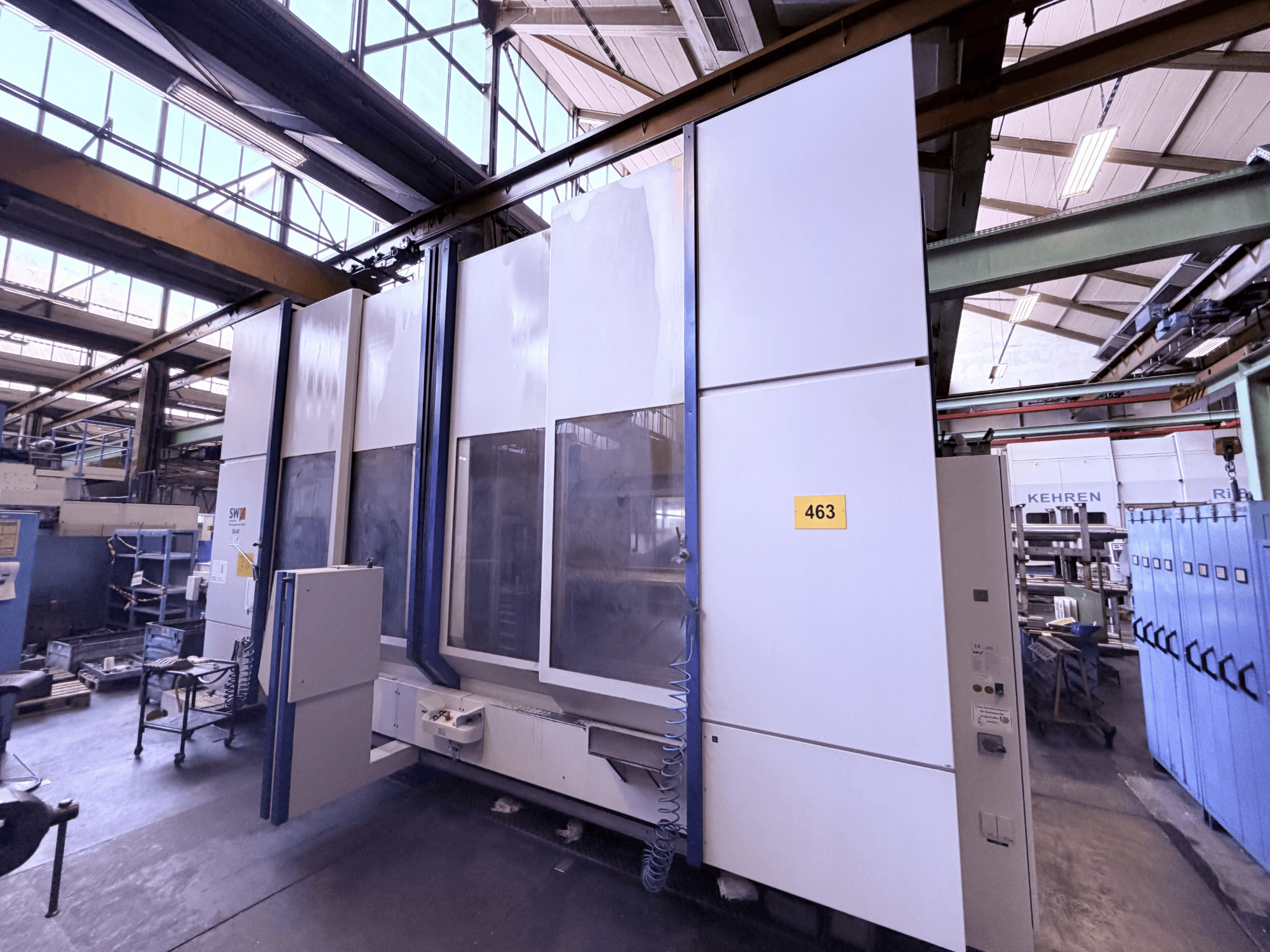

SW - BA 40DE-MIL-SWX-2001-00001

- X-axelns rörelseområde: 2 × 1 300 mm (3 350 mm vid drift med lång bädd)

- Y-axelns rörelseområde: 630 mm

- Z-axelns rörelseområde: 630 mm

- Spännyta (pendeldrift): 2 x 1275 x 630 mm

- Snabbförflyttning X/Y/Z: 40 m/min

- Matningshastighet: 1–40 000 mm/min

- Spindeldiameter: 100 mm

- Spindelhastighet: 20–7 500 varv/min

- Spindeleffekt: 36 kW (vid 25 % ED)

- Spindelmoment: 950 Nm (vid 25 % driftscykel)

- Verktygskon / hållare: SK 50 DIN 69871, form B

- Antal platser i verktygsmagasinet: 60

- Maximal verktygsdiameter (fria intilliggande platser): 110 mm (250 mm)

- Maximal verktygsvikt: 8 kg (24 kg)

- Mätsystem: Linjärt

- NC-rotationsbord: Peiseler ATU 280 med motlager

- Kylvätsketryck (internt): 40 bar

- Kylvätskerening: Spaltfilter

- Spolning av arbetsområdet: Ja

- Spolningspistoler: 2

- Övervakning av verktygsbrott: Leutze

- Inneslutning: Helinkapsling

- Utsugssystem: GEA-Delbag, 2 x KNAW 1-1-AF

- Diskettenhet: Ja

- Nödvändigt utrymme (L x B x H): 7700 x 3700 x 4000 mm

- Fundament krävs: Nej

- Nominell driftspänning: 3/PE AC 400 V / 50 Hz

- Nominell driftsström: 87 A

- Total ansluten belastning: 50 kVA (60 kVA nominell kapacitet)

- Säkring i matningsledningen: 100 A

- Drifttid: 63 368 h

- Tillval: Utökad maskinhydraulik för fastspänning av arbetsstycken, ventilsystem för dubbelverkande spänncylindrar, 2 spännkretsar i vänster arbetsområde, 2 spännkretsar i höger arbetsområde, spänntryck 250 bar / Q=9 l/min, anpassning för vinkelborrhuvuden (utan 4-punktsstöd), automatiska lastdörrar, ca 60 SK50-chuckar, 1x dubbelvinkelhuvud, vändbar fastspänningsanordning (A-axel och mothållare), fastspänningsbro
