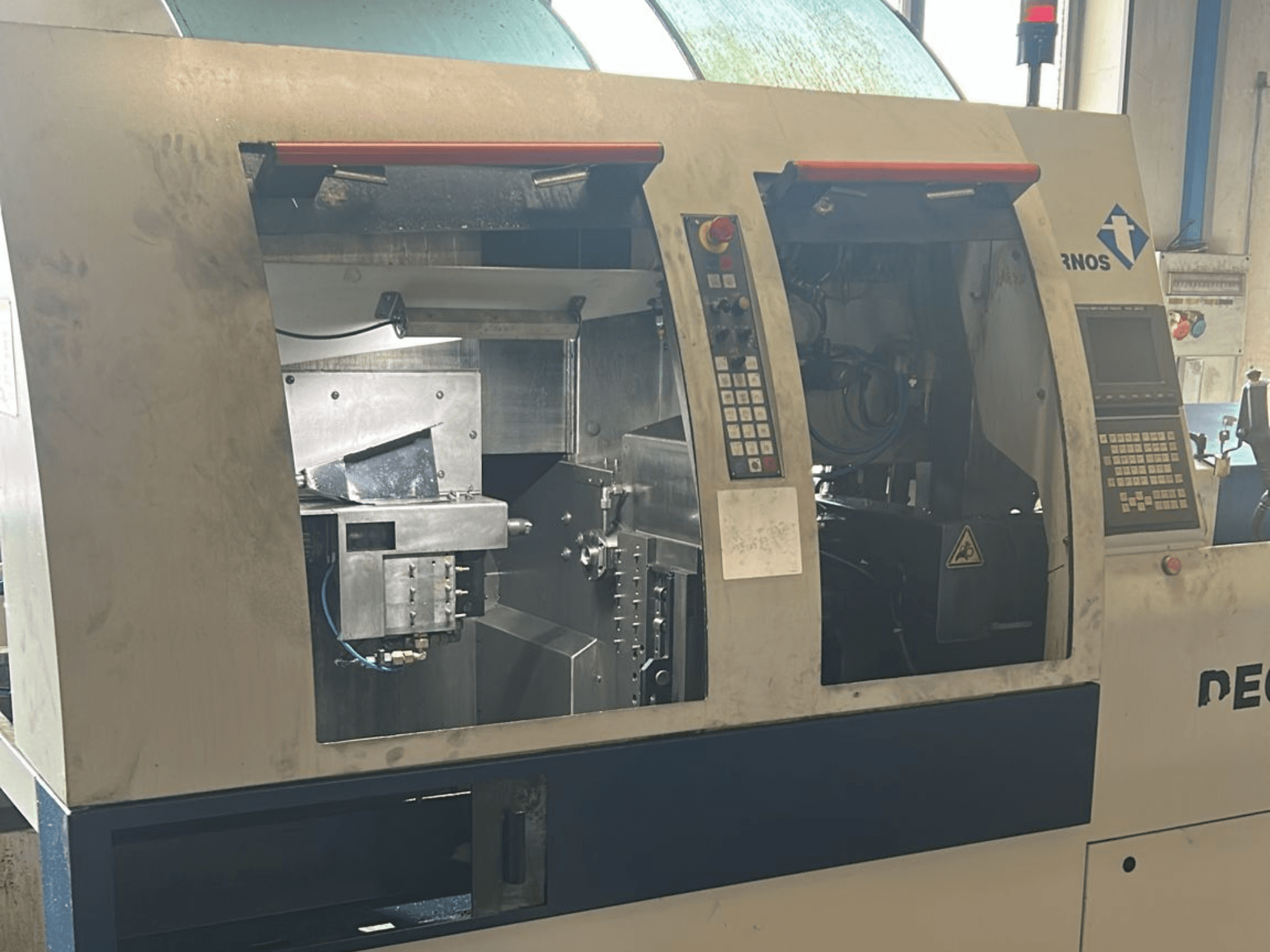

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Kapacitet:

  • Max stångdiameter: 13 mm

• Axlar:

  • Antal axlar: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Huvudspindel (S1):

  • Max stångkapacitet: 16 mm

  • Rekommenderad minsta stångdiameter: 3 mm

  • Max längd på arbetsstycket: 160 mm

  • Typ av spännhylsa: Schaublin F20

• Subspindel (S2):

  • Max diameter på detaljen: 16 mm

  • Max detaljlängd (motoperation): 160 mm

  • Spindelhastighet: 100-12.000 rpm

  • Spännkraft: 730 daN

• Axlarnas förflyttningar:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Matningshastigheter:

  • Max axelhastighet: 20 m/min

• Styrbussning:

  • Max stångpassage: 16 mm

• Verktygssystem:

  • Linjärt verktygssystem (fram + bak)

  • Antal verktygspositioner: 6 (3 axiella + 3 tvärgående)

  • Avstånd mellan verktygen: 38 mm

  • Max roterande verktyg: upp till 3

• Drivna verktyg (S3):

  • Max varvtal: 8.000 rpm

  • Effekt: upp till 1,1 kW

  • Borrkapacitet: upp till 8-10 mm

  • Kapacitet för gängtappning: M6-M8

• Motoperationer:

  • 3 arbetslägen

  • Full maskinbearbetningskapacitet (svarvning, borrning, gängtappning, gängning)

• Kylningssystem:

  • Oljekapacitet: 200 L

  • Spåntank: ca 100 liter

Ytterligare utrustning

• Stångmatare (integrerad):

  • Max stånglängd: 3,3 / 3,85 / 4,2 m

  • Min. stånglängd: 1,2 m

  • Stångdiameterintervall: 3-16 mm

• Avlastare för delar

• System med oljebad

• RS232-gränssnitt

• Belysning i arbetsområdet
