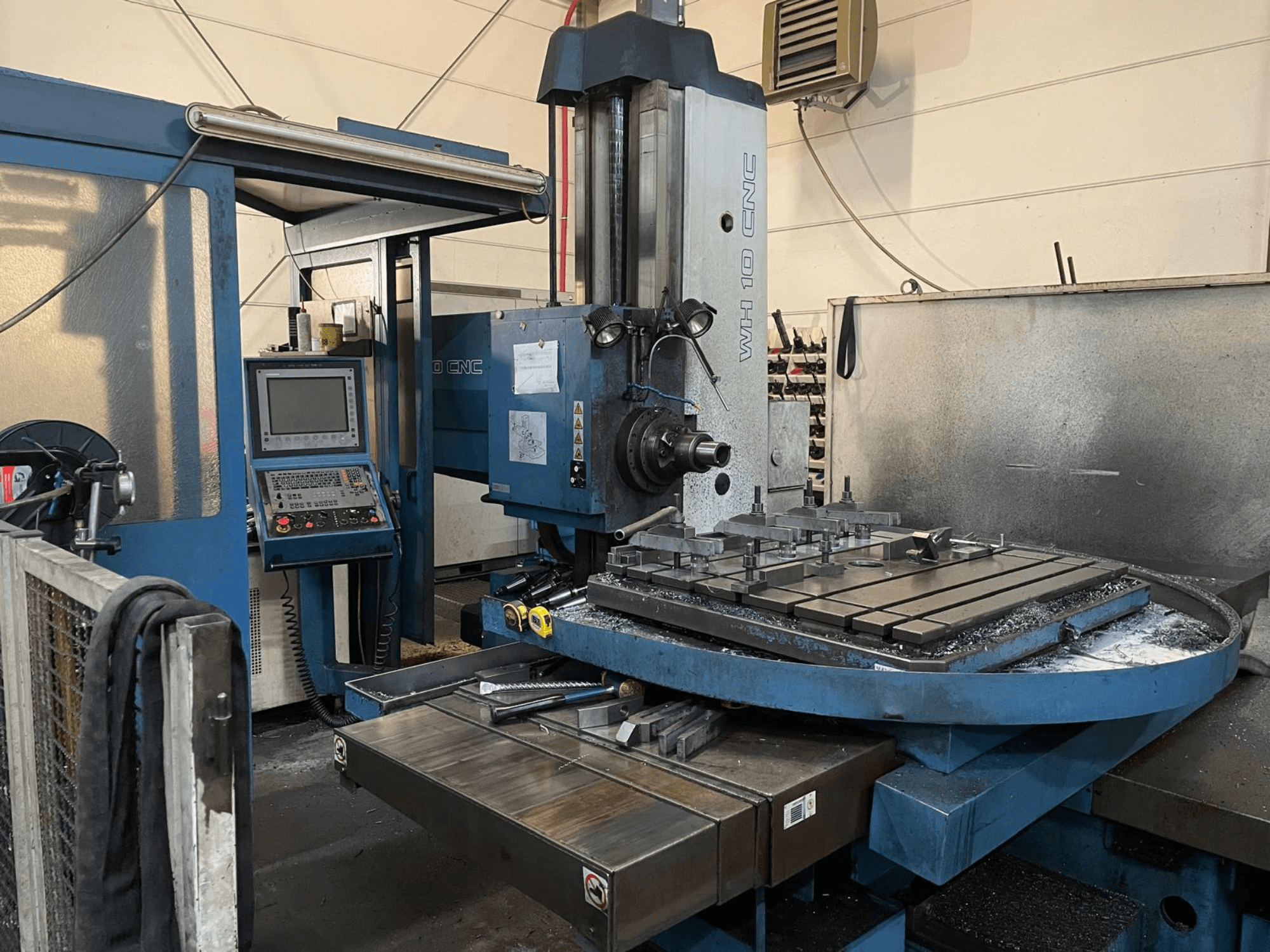

TOS WH 10 CNC-borrmaskin i en verkstad, sidovy som visar kontrollpanel, arbetsbord med fixturer och metallspån.
TOS WH 10 CNC-borrmaskin i en verkstad, sidovy som visar kontrollpanel, arbetsbord med fixturer och metallspån.

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

555 370 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Borrmaskin tillverkad år 2007. Denna TOS WH 10 CNC har en arbetsspindeldiameter på 100 mm och en maximal viktkapacitet för arbetsstycket på 3000 kg. Maskinen har ett programmerbart spindelhastighetsområde på 10-1800 min-1 och en robust fastspänningsyta på 1000 x 1120 mm. Om du är ute efter högkvalitativa borrningsmöjligheter, överväg TOS WH 10 CNC-maskinen som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: TOS
  • år: 2007
  • MODELL: WH 10 CNC
  • tillämpningstyp: Andra maskinverktyg
  • Plats: Tyskland
  • maskintyp: Upprymningsmaskin (Metall)

Teknisk information - TOS WH 10 CNC

Mått

  • Maskinvikt: 12500 kg

Rörelse

  • Antal axlar: 2

Teknisk specifikation

  • Keglestorlek: ISO 50

Ytterligare information

  • Spindelstock / Spindel

    • Arbetsspindelns diameter: 100 mm

    • Hålspindelns flänsdiameter: 221,44 mm (h5)

    • Hålspindelns centreringsöppning (W): 130 mm (H6)

    • Förlängning av arbetsspindeln (fräsrörelse, W): 630 mm

    • Fastspänning av verktyg: Hydromekanisk

    • Programmerbart spindelvarvtalsområde: 10-1800 min-1, med 50-120% överstyrning via potentiometer under drift

    • Huvudmotor (som tillhandahålls): 20 kW / 2000 min-1

  • Ram / axlar

    • Vertikal justering av spindelhuvudet (Y): 1100 mm

    • Minsta höjd på spindelaxeln över arbetsbordet: 0 mm

  • Arbetsbord

    • Max vikt på arbetsstycket: 3000 kg

    • Uppspänningsyta: 1000 x 1120 mm

    • T-spår (antal/storlek): 7 / 22 H8 mm

    • Avstånd mellan T-spår (insida/kant): 160 / 100 mm

    • Bordets centreringsöppning: Ø100 H6, djup 13 mm

    • Bordets tvärgående rörelse (X): 1250 mm

    • Längsgående skjutrörelse (Z): 940 mm

  • Hydraulik, smörjning, kylvätska

    • Arbetstryck (hydrauliska kretsar): 6,5-7,2 MPa

    • Volymer för driftsvätskor:

      • Spindeldocka: 32 dm3

      • Hydraulisk enhet: 15 dm3

      • Smörjningsenhet: 5,5 dm3

      • Kylvätsketank CHZ-WH10: ca 40 dm3

  • Övriga data

    • Bullernivå (A): max. 80 dB

    • Maskindimensioner: se måttskiss

    • Användbara matningskrafter:

      • X (korsjustering av bordet): 16 kN

      • Y: ej specificerat

    • Verktygshållare: ingår (detaljer anges ej)

Ytterligare utrustning

  • Fastspänningssystem för Roemheld-torn

  • Vinkelplattor (vinklar)

  • Monteringsblock

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
