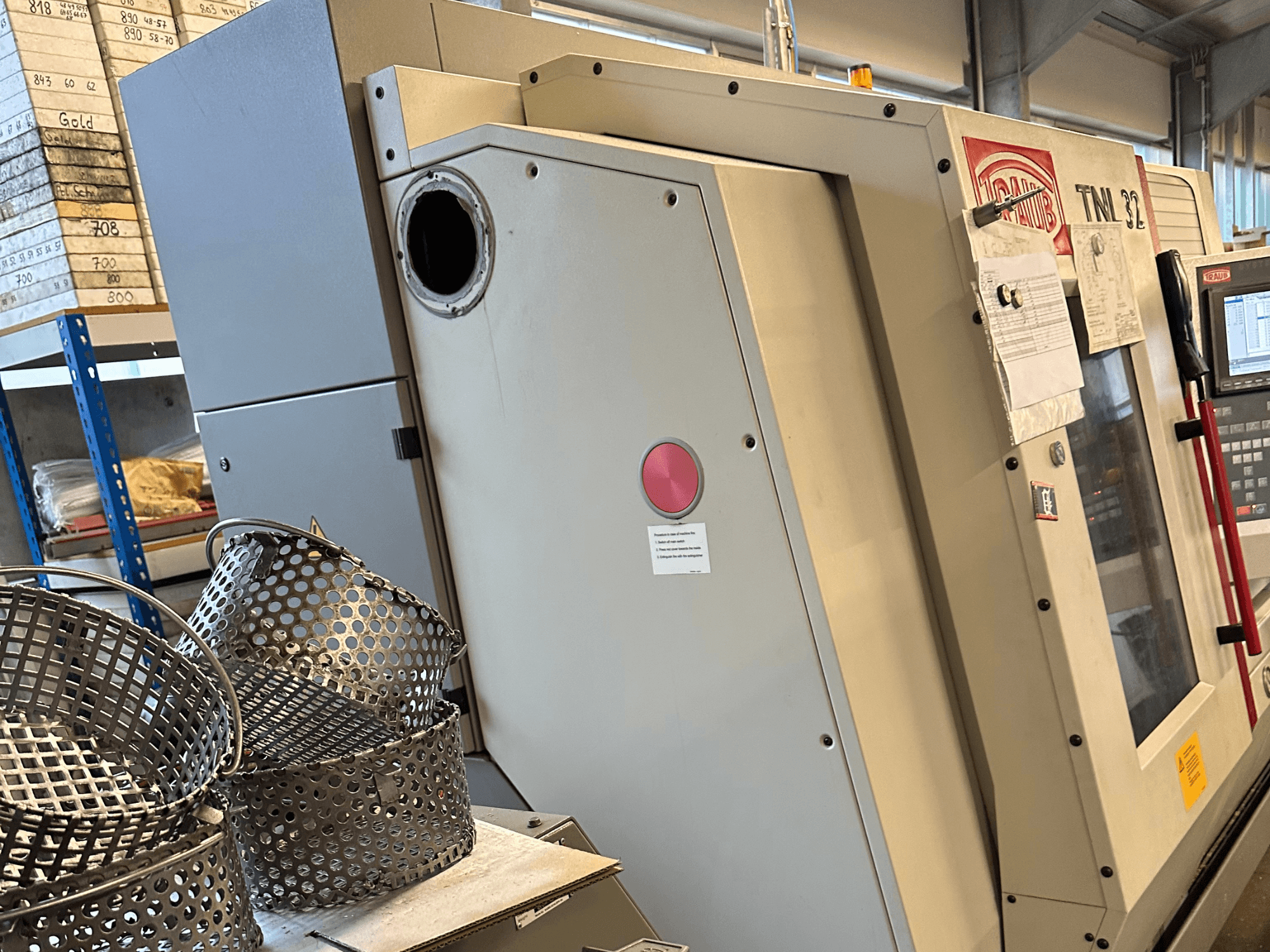

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Antal revolverhuvuden: 2

• Maximal Z-axelrörelse: 305 mm

• Huvudspindelns vridmoment: 21/32 Nm

• Huvudspindelns C-axelupplösning: 0,001°

• Verktygsstationer på revolver 1: 10

• Revolverhuvud 1, stationer för roterande verktyg: 10

• Revolverhuvud 1, hastighet för roterande verktyg: 12 000 rpm

• Revolverhuvud 1, effekt för roterande verktyg: 1,5 / 2,5 kW

• Revolver 1 verktygshållardiameter: 45 mm

• Revolver 1: Skaft för svarvverktyg: 16 x 16 mm

• Revolver 1 X-axelrörelse: 140 mm

• Revolver 1 Z-axelrörelse: 305 mm

• Revolver 1 H-axelupplösning: 0,001°

• Revolver 1 Chip-till-chip-tid: 0,3 sek

• Revolver 2 verktygsstationer: 9

• Revolver 2: Antal stationer för roterande verktyg: 9

• Revolverhuvud 2, hastighet för roterande verktyg: 12 000 varv/min

• Revolver 2 Drivverktygseffekt: 1,5 / 2,5 kW

• Revolver 2 Verktygshållardiameter: 45 mm

• Revolver 2 svarvverktygsspindel: 16 x 16 mm

• Revolver 2 X-axelns rörelseområde: 140 mm

• Revolver 2 Y-axelrörelse: -25 / +40 mm

• Revolver 2 Z-axelrörelse: 320 mm

• Revolver 2 Spån-till-spån-tid: 0,3 sek

• Motspindelns varvtal: 8 000 rpm

• Motspindelns effekt: 1,5 / 2,5 kW

• Motspindelns vridmoment: 4,5 / 7,7 Nm

• Motspindelns C-axelupplösning: 0,001°

• Maximal uppspänningslängd: 250 mm

• Maximal stångdiameter (motsvarande spindel): 32 mm

• Verktygsstationer för bakbearbetning: 8

• Drivna verktygsstationer för bakbearbetning: 3

• Varvtal för roterande verktyg för bakbearbetning: 12 000 rpm

• Effekt för roterande verktyg för bakbearbetning: 1,5 / 2,5 kW

• Verktygshållardiameter för bakbearbetning: 36 mm

• Snabbförflyttning (X / Y / Z): 20 / 20 / 20 m/min

• Maximal matningshastighet: 20 000 mm/min

• Total effektbehov: 46 kW

• Platsbehov inkl. stångmatare: 8 000 x 2 500 x 2 600 mm

• Spåntransportör: Tillval, ingår ej

• Kylsystem: Ja

• Verktygsrevolver: 2

• Bakbearbetningsenhet: Ja

• Gränssnitt för stångmatare: Ja

• Stångmatare: LNS Hydrobar Express 332 S2 / 3 m

• Elektroniskt handhjul: Ja

• Hydraulaggregat: Ja

Maskinfel: Motsvarande spindel är för närvarande obrukbar på grund av långvarig inaktivitet. Antingen sensorn eller motorn är defekt.
