TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Maskin: TruBend 5085 (2720 mm x 850 kN) med BendMaster 60

  • Stabil maskinram helt i stål

  • Pressbalk med sfäriskt lager och lutningsjustering

  • Elektrohydraulisk toppdrivning med 4-cylindrig teknik

  • Generöst kantavstånd

  • Platta frontkåpor

  • Modern blockhydraulik

  • Elektronisk tryckbalans

  • Mätsystem med glasskala och fjäderkompensation

  • Hydraulolja i maskinen (livstidssmörjning)

  • Oljekylare

  • Kylning av styrskåp via luft/luft-värmeväxlare

  • Modern maskindesign

• Stopp/Backmått

  • Stoppsystem

  • Bakåtriktningssystem: 2 axlar (X och R)

• Fastspänning av verktyg

  • Övre verktygshållare, manuell fastspänning, härdad

  • Nedre verktygshållare, hydraulisk fastspänning, härdad

  • Nedre verktygsväxling, 2 positioner, pneumatisk

• Kröning

  • Manuell bombering

• Styrning

  • TRUMPF TASC 6000

  • Grafisk programmering av verkstaden

  • Windows XPe (inbäddad), Pentium 4, 2,8 GHz

  • 2 GB RAM-MINNE

  • 15-tums pekskärm

  • Nätverksaktiverad

  • Teleservice via modem

• Manövrering

  • Manöverpanel med LCD-knappsats och fotpedal

  • Kommunikationsskena

• Säkerhetsanordningar

  • Standard säkerhetsanordningar

  • BendGuard-säkerhetsanordning för övre verktyg upp till 390 mm

  • CE-märkning

Ytterligare utrustning

• TRUMPF BendMaster automation (standardfunktioner)

  • Robot/Hantering

    • Stabil bas och manipulator i pressgjuten aluminium

    • Lastkapacitet 60 kg (arbetsstycke plus gripdon)

    • Svetsad golvskena med låg profil

    • Plåtsensor för konturavkänning

    • Roterande genomföring för enkelt byte av gripdon

    • Gripdonskoppling på BendMaster

    • Sensorer för 4-axligt bakåtriktat system

    • Elektriska drivenheter

    • Detektering av dubbla ark

    • NC-överföringsstation för gripare

    • Vakuumgenerering för sugande gripdon

  • Styrning och kontroll

    • TRUMPF PC-styrning med operatörsterminal

    • Teleservice via modem

    • Manövrering via skärm, mus och tangentbord

  • Säkerhet

    • Säkerhetsstängsel med tillträdesdörr

Världens första bockningsautomation med bildigenkänning för maximal flexibilitet Plåtdetaljer upp till 40 kg, 6-axlig bakstyckssensorteknik

Maximal upprepningsnoggrannhet tack vare vinkelsensorteknik (ACB) i automatiserad drift

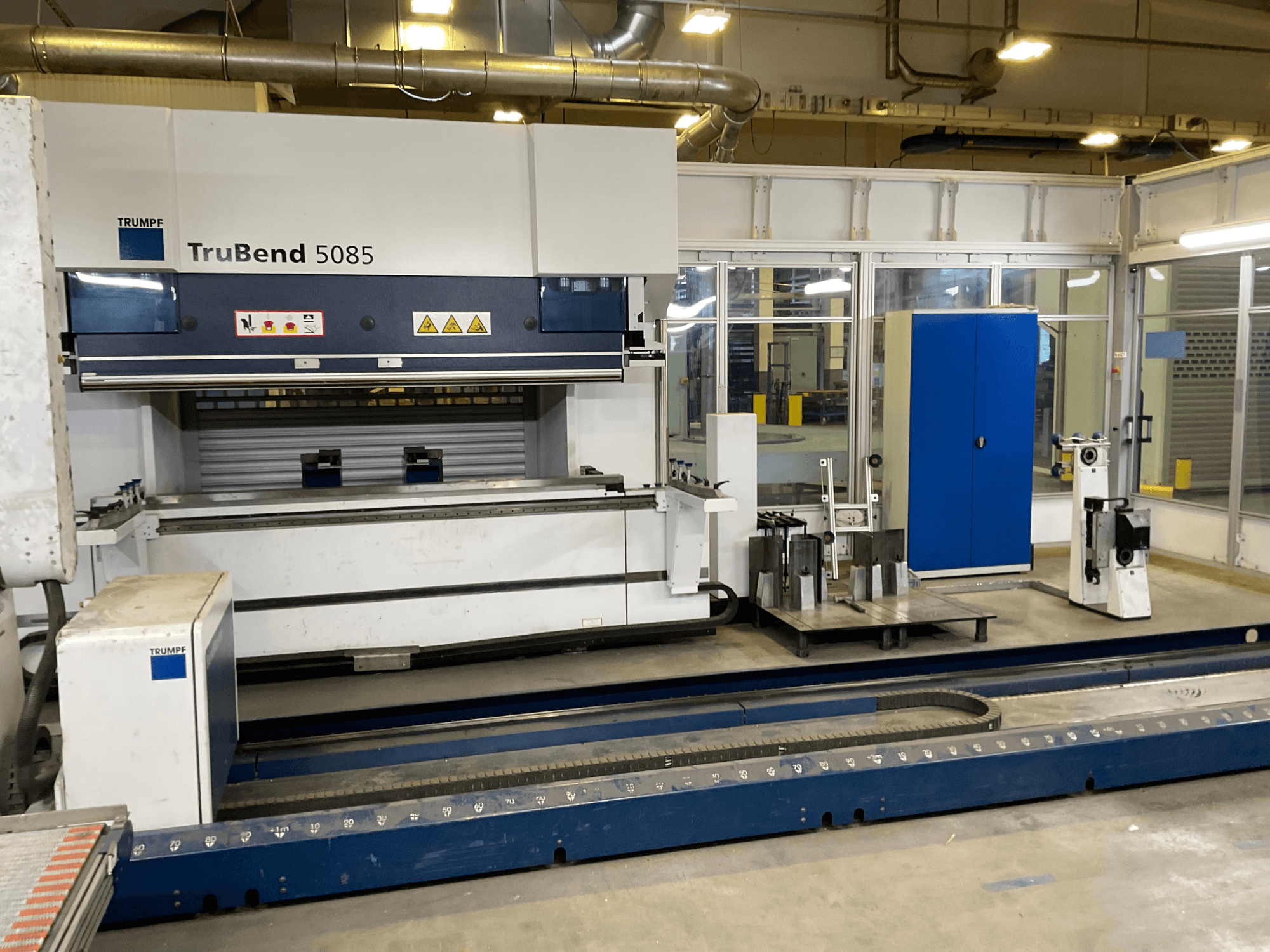

TruBend 5085 (2720 mm x 850 kN) med BendMaster 60
