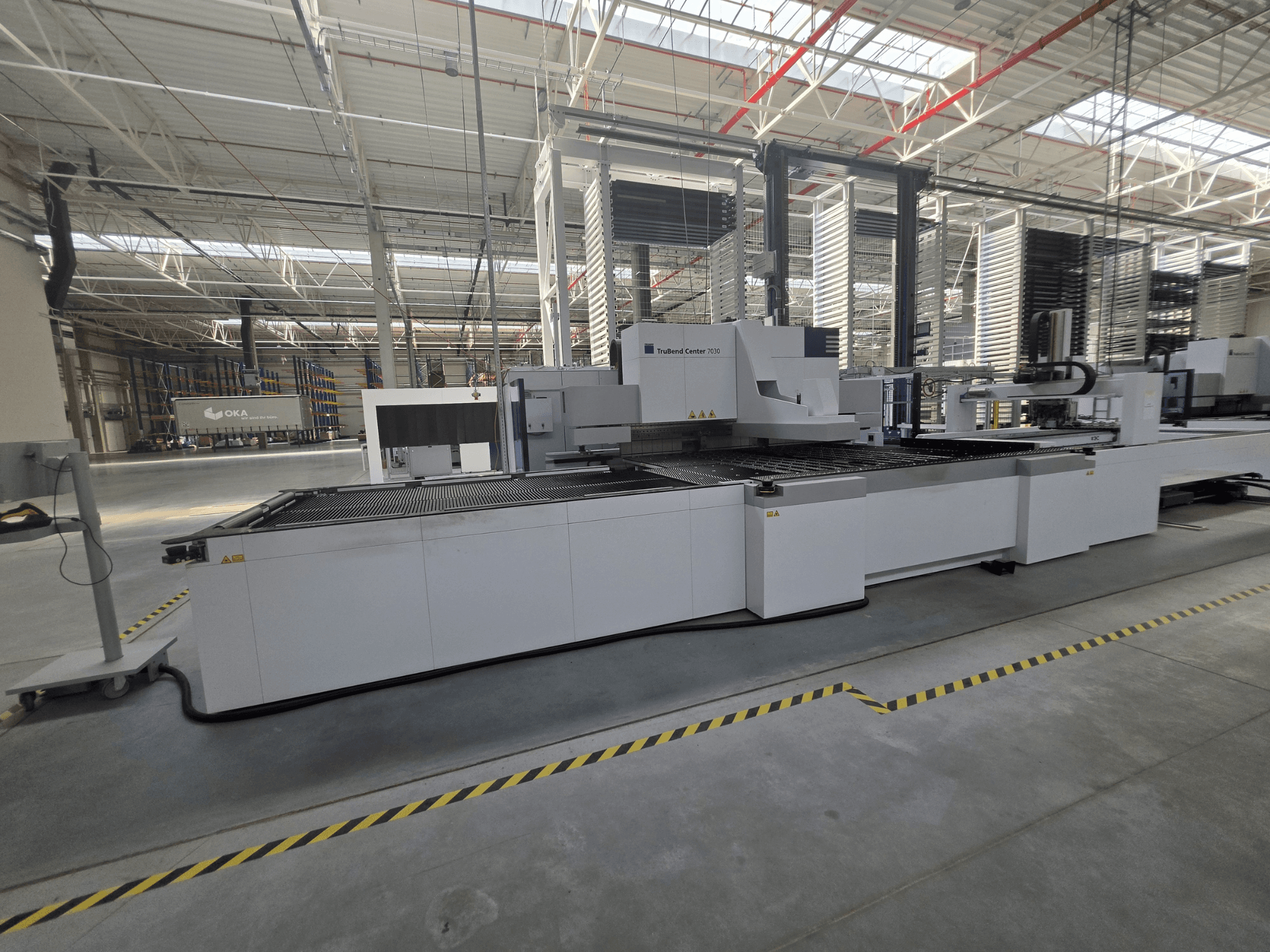

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstruktion: Svetsad stålram; Böjningssystem: Kildrivning; Kronning: Ingår, justerbar via styrning

• Kapacitet

  • Maximal bockningskantlängd: 3 123 mm

  • Min. bockningskantlängd: 200 mm

  • Min. bockningsbredd med standardhållare: 145 mm

  • Min. bockningsbredd med ENW-verktyg: 40 mm

  • Maximal lådhöjd: 220 mm

  • Hållarens klämkraft: 101 t

  • Materialtjocklek: min. 0,4 mm; max. konstruktionsstål 3,0 mm; max. rostfritt stål 2,2 mm; max. aluminium 4,0 mm

• Manipulering och positionering (integrerad)

  • 2-axlig detaljmanipulator med 12 sugmoduler; X-rörelse 2 653 mm; slaglängd 100 mm

  • 5-axligt bakre anslag; roterande manipulator; främre anslag; lasttänger

  • Automatisk positionering och rotation av detaljer

• Hastigheter

  • Y-axelns snabbförflyttning: 250 mm/s

  • Framre stopp: 3 000 mm/s

  • Detaljmanipulator: 3 000 mm/s

  • Rotationsmanipulator: upp till 3 varv/s

  • ToolMaster Bend: 2 400 mm/s

• Positioneringsnoggrannhet

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC-styrning

  • 21,5-tums pekskärm; Windows 7 Ultimate 64-bit; tangentbord och mus

  • USB; RJ45; Ethernet 10/100 Mbit/s; Internet-teleservice/fjärrdiagnostik

• Programmeringsprogramvara

  • TecZone Fold flytande licens

  • Automatisk programmering från 2D/3D, automatisk generering av bockningsprogram

  • 3D-bockningssimulering; kollisionskontroll; manuell programändring

• ToolMaster Bend (automatisk verktygshantering)

  • Automatisk positionering och inställning av nedhållningsverktyg per program

  • Automatisk positionering av standard-, Pick&Place- och böjda hållare

• Medföljande verktyg

  • 16 standardhållverktyg (160 mm vardera)

  • 6 Pick&Place-fastspänningsverktyg; segment 10/15/20/40 mm

  • Hörnklämverktyg, längd 199 mm

  • Böjningsverktyg OBW90 och UBW90

• ENW-utrustning

  • ENW-funktion för lutning av fastspänningsverktyg

  • ENW110-40-verktyg, längd 3 123 mm, djup 40 mm

  • Minsta bockningsbredd med ENW: 40 mm

• Mätning av böjningsvinkel

  • Optisk böjningsvinkelassistans med inbyggd kamera

  • Grafisk jämförelse mellan programmerad och faktisk vinkel

  • Minsta längd på detaljsidan för vinkelmätning: 10 mm

• Säkerhet

  • CE-certifiering; roterande säkerhetsdörrar; säkerhetsljusbarriärer

  • Skydd mot obehörig åtkomst till arbetsområdet; fotpedal med aktivering; nödstopp

• Strömförsörjning: 80 kVA

Tilläggsutrustning

• Automatiskt lastnings-/lossningssystem med lagringsgränssnitt

  • Automatisk separering och matning av ämnen; överföring till bockningscenter

  • Automatisk avlastning av färdiga detaljer med bandtransportör

  • Maximal ämnesstorlek: 3 048 x 1 500 mm

  • Lagringsgränssnitt ingår

  • Lastvagn: ingår ej

  • Skenesats: ingår ej

• Tilläggsmoduler för detaljhantering

  • 12 vakuummoduler med sug på tre ytor (övre/undre/främre sug)

  • 6 magnetmoduler och 4 magnetmoduler med sug på två ytor

  • Vakuum- och magnetmoduler kan användas tillsammans

• Tillbehör för identifiering och anslutning

  • Trådlös 2D-kodläsare med Bluetooth

  • Avläsning av streckkoder och DataMatrix-koder

  • Automatisk inläsning av produktionsprogram
