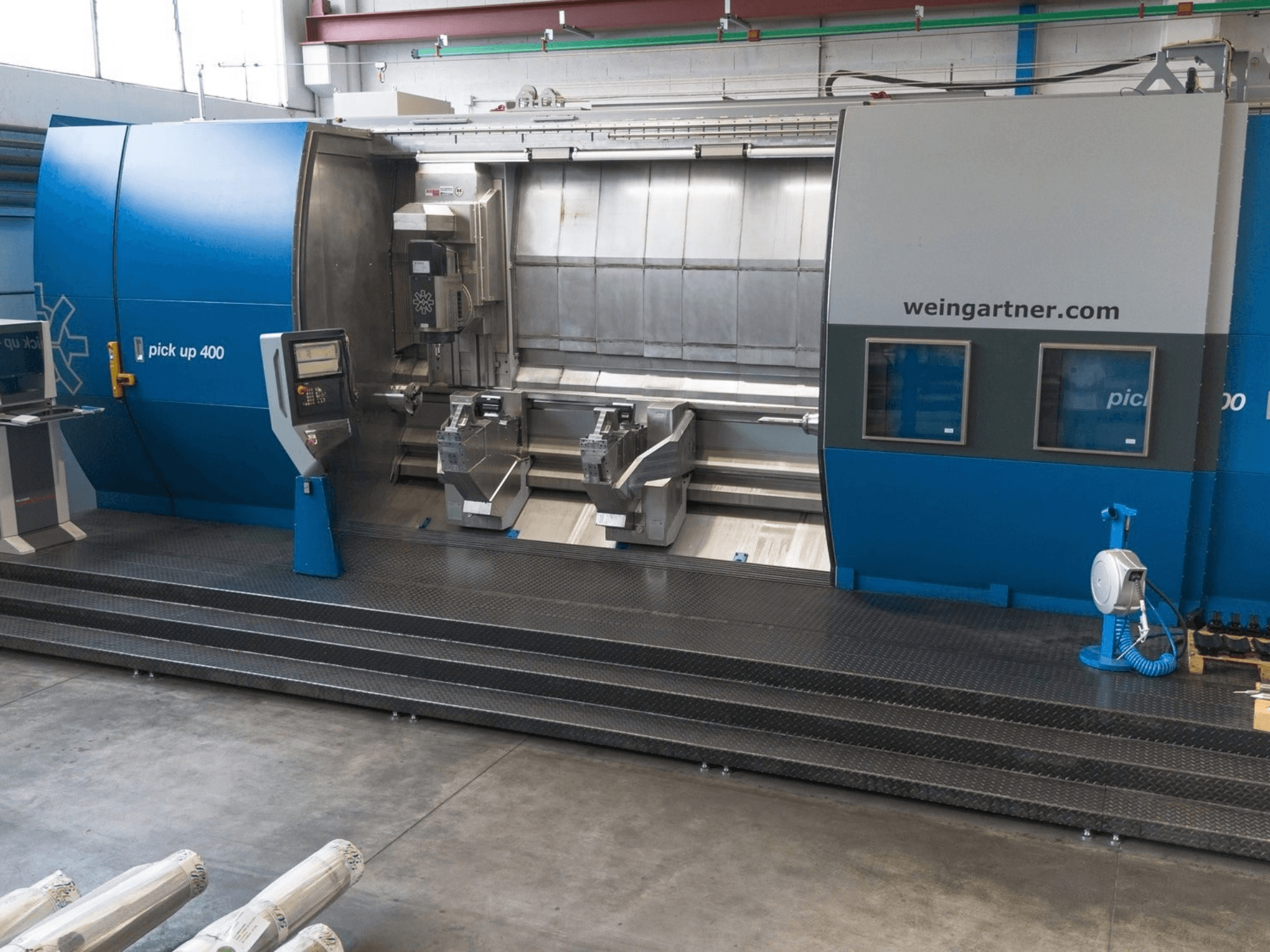

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Styrsystem: Siemens 840D Solution Line (NCU 720.3), OP19-pekskärm + Siemens TP700-pekpanel

• Samtidig bearbetning: 5-axlig; svarvning i B-axeln

• Arbetsstyckeskapacitet: max längd mellan centrum 4 000 mm; max diameter för fräsning 180 mm; chuckstorlek Ø260 mm

• Strömförsörjning: 3 × 400 V / 50 Hz; huvudsäkring ca 200 A

Axlar

• X: slaglängd 450 mm; snabbmatning 20 m/min

• Y: rörelseområde −80 / +150 mm; snabbförflyttning 20 m/min

• Z: snabbförflyttning 25 m/min

• B: svängområde ±45°; max svänghastighet 90°/s; klämmoment 5 000 Nm

• C: maxhastighet 50 varv/min; maxvridmoment 1 740 Nm (kontinuerligt) / 2 580 Nm (40 % belastning)

• W (bakstockens släde): snabbförflyttning 15 m/min

• VZ1 / VZ2 (stödstocksslid): snabb 15 m/min

Svarv-/fräsaggregat

• Enhet: UFE-400; verktygsspindel: MDFK

• Effekt: 45 kW (kontinuerlig drift) / 70 kW (40 % belastning)

• Max spindelhastighet: 14 000 rpm; nominell hastighet: 1 560 rpm

• Vridmoment: 275 Nm (kontinuerligt) / 430 Nm (40 % belastning)

• Verktygsanslutning: HSK 100‑T (kompatibel med HSK 100‑A / HSK 100‑T); ytterligare anslutning: Capto C8

• Intern kylvätska: 80 bar; 20 l/min

Bakdocka

• Hydrauliskt manövrerad spindel; diameter 190 mm; slaglängd 200 mm; Morsekon MK6

Maskinutrustning / konfiguration

• Självcentrerande stöd i fram- och bakände; oberoende CNC-positionerbara

• 2 prismatiska stöd för skruvfräsning

• Stödbackarnas klämområden: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hydraulisk SMW KNCS‑N 260 kraftchuck med snabb byte av käftar

• Centralt smörjsystem

• Helt slutet maskinhus med motordrivna säkerhetsdörrar; Visiport-insynsfönster

• Hydrauliska och pneumatiska system

• Förberedelse för avsugning av kylvätska och oljedimma

• Elektronisk handkontroll för B/C/X/Y/Z-axlar

Programvara/styrfunktioner

• Siemens Safety Integrated; Profibus / Profinet; OPC UA-gränssnitt

• 5-axlig simultan bearbetning; B-axel-svarvning; TRANSMIT / TRACYL

• Temperaturkompensation X/Y

• DNC-fjärrdiagnostik; WMDS-diagnostiksystem; Möjlighet till telediagnostik

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Tilläggsutrustning

• Spåntransportör med gångjärnsrem

• Kylvätskefiltreringssystem KF 200: 1 400 l tank; 40 µm filtrering; högtryckspump 80 bar / 46 l/min; lågtryckspump 13 bar / 160 l/min; automatisk oljeavskiljare

• Oljedimavskiljningsenhet: luftflöde ca 4 000 m³/h

• Arbetsplattform med trappa och räcke
