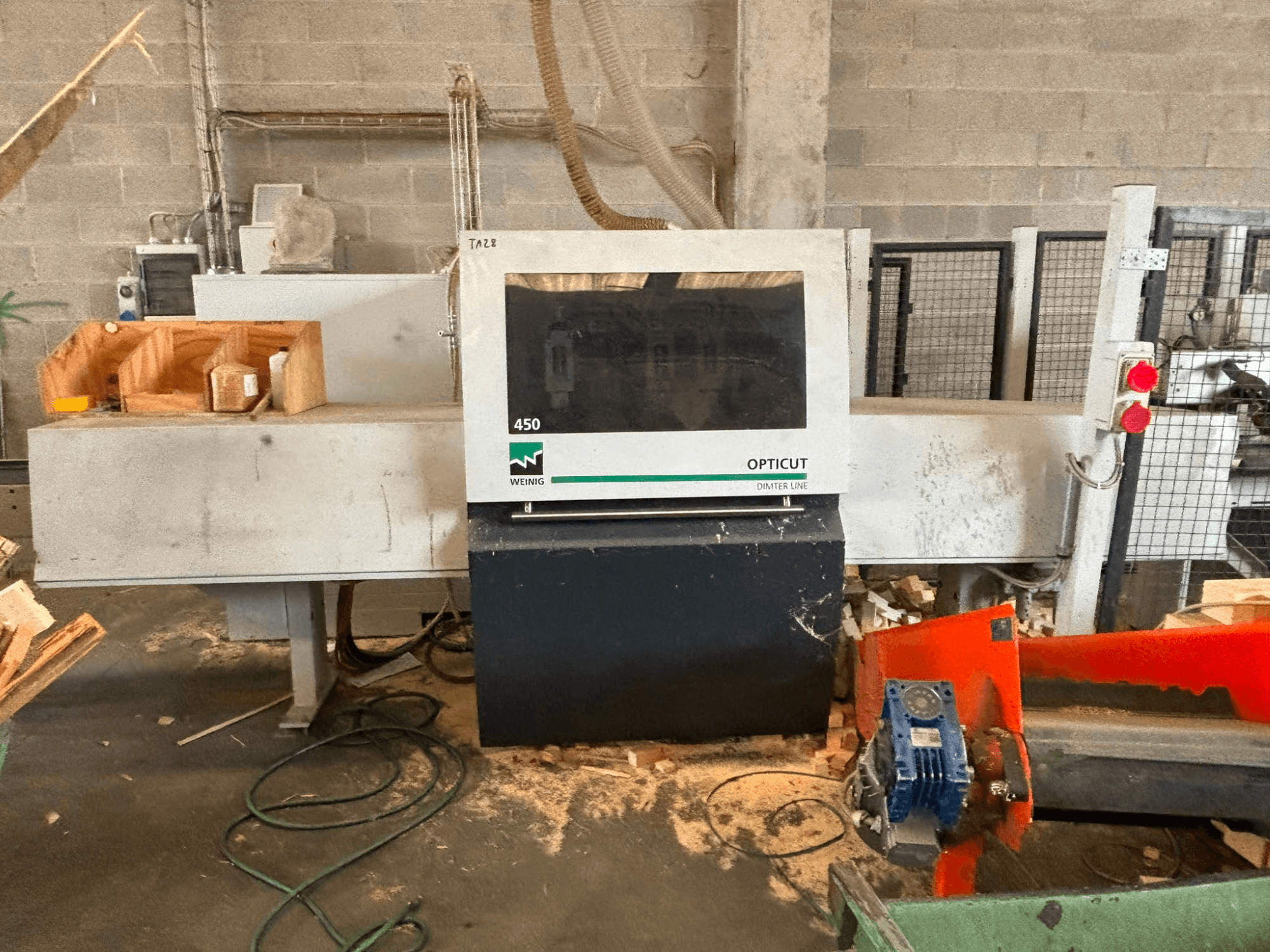

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Arbetshöjd: 900 mm

Matningsriktning: Vänstermatning

Bladdiameter: 500 mm

Bladhål: 30 mm

Min. inmatningslängd: 500 mm

Matningslängd, max.: 6 300 mm

Träbredd, min.: 30 mm

Träbredd, max.: 310 mm

Träets tjocklek, min.: 12 mm

Träets tjocklek, max.: 120 mm

Maximal rektangulär träprofil: 310 × 12 mm

Maximal rektangulär träprofil: 190 × 120 mm

Minsta fast längd efter sågning: 150 mm

Minsta fast längd vid brädans ände: 180 mm

Maximal brädkrökning: 10 mm/m

Längdtolerans: ±3 mm

Skärtjockleksnoggrannhet: ±0,8–1,5 mm

Matningshastighet, steglöst justerbar: Max. 300 m/min

Skärcykeltid, inklusive bromsning och acceleration: 0,6–1,0 sek.

Sågmotorns effekt: 7,5 kW (10 HP)

Matningsmotorns effekt: 5,0 kW (7 HP)

Vario-transportörens motoreffekt: 2,5 kW (3,4 HP)

Elanslutning: ca 18 kW

Driftspänning: 400 V / 50 Hz

Styrspänning: 230 VAC / 24 VDC

Nominell ström: 30 A

Säkringar: 35 A

Tryckluftsförbrukning: ca 1 200 Nl/min

Driftstryck: ca 8 bar

Utsugsluftens hastighet: ca 30 m/sek.

Utsugningsluftvolym: ca 1 800 m³/h

Sorteringsbandets bredd: 250 mm

Användbar transportörbredd: 210 mm

Maximal arbetsstyckets bredd: 300 mm

Utmatningsbandets längd: 7,5 m

Automatisk breddmätning: Laserdistanssensorer

Noggrannhet vid breddmätning: Max. ±2 mm

Antal aktiva produkter: Max. 16

Minsta trätjocklek för mätning: 12 mm

Bredd på avfallsfacket: 250 mm

Maximal avfallslängd: ca 120 mm

Kraftig utkastare: För arbetsstycken över 20 kg

Utkastarplattans höjd: 80 mm

Skrivlängd: Arbetsstyckets längd − 10 mm

Kontrollpanel: OptiCom Pro 18,5"

Skärmtyp: Industriell TFT-pekskärm

Skärmupplösning: 1366 × 768 pixlar

Frontskydd: IP65

Inmatningskapacitet: Upp till 6,3 m

Märkningsstation: 2 märkningspositioner

Längd på märkningsbänken: 5 m

Elsystem: 400 V / 50 Hz

UPS: 24 V-matning

Driftstimmar: 42 874 h
