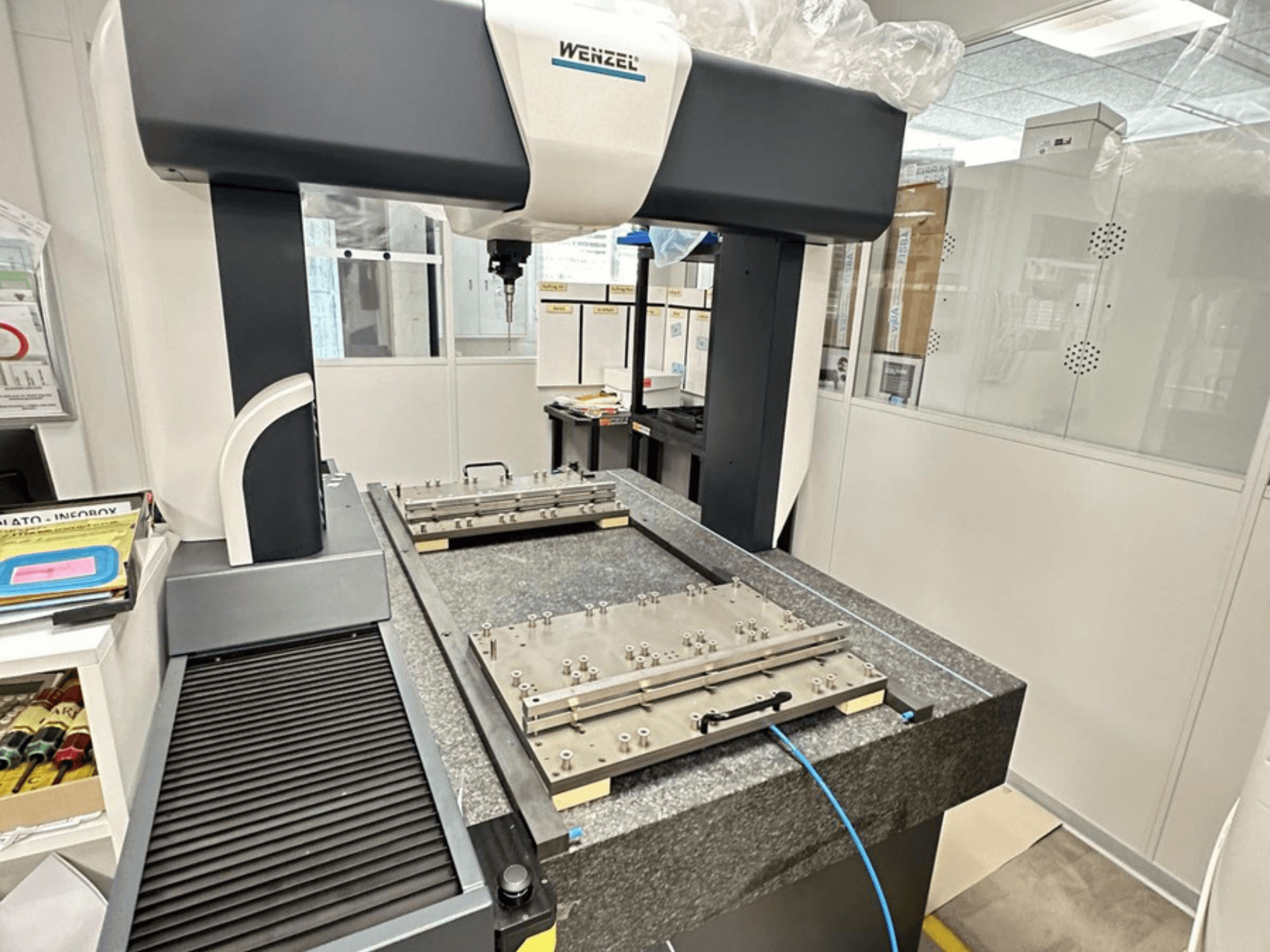

Wenzel - LH 65AT-MEA-WEN-2018-00001

Tekniska data

• Mätområde (X × Y × Z): 650 × 750 × 500 mm

• Noggrannhetsstandard: DIN EN ISO 10360

• Noggrannhetsklass: Premium

• Temperaturområde: 18 °C – 22 °C

• Maximal temperaturgradient: 1 K/h

• Maximal temperaturgradient: 1 K/m

• Maximal temperaturgradient: 2 K/dag

• Sensorhuvud: Renishaw PH6M

• Mätare: Renishaw TP200

• Probermodul: Standard Force (SF)

• Probegränssnitt: PI200-3

• Sondkulans diameter: Ø 4 mm

• Probeförlängning: 50 mm

• Probeförlängning: 100 mm

• Adapter: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L i mm)

• E150, MPE: 1,6 + L/350 µm (L i mm)

• R0, MPL: 1,6 µm

• Standardmodul

• Stylus: 4 × <30 mm

• Bottenplatta: Naturlig hård sten (granit)

• Inkrementellt mätsystem

• Temperaturkompensation online

• Aktiv vibrationsdämpning

• Styrenhet: WENZEL-utvärderingssystem CNC

• Handkontroll: HT400

• Utvärderingsstation

• WENZEL PC-system

• Tyskt tangentbord

• Fujitsu TFT-skärm 24" E24T-7 Pro

• HP DeskJet A4 bläckstråleskrivare

• WENZEL-maskindokumentation (USB)

• Metrokey USB (dongel)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet-gränssnitt

• RS232-gränssnitt

• Läsarhuvudets ingång (5 V TTL)

• Ingång för sond (5 V TTL)

• Motoranlutningar

• Gränssnitt för nödstopp

Tilläggsutrustning

• Renishaw PH6M flertrådigt sondhuvud med automatisk koppling

• Renishaw TP200-prob med SF-modul

• PI200-3-gränssnitt

• Mätstift Ø 4 mm

• 50 mm förlängning till mätstift

• 100 mm förlängning till mätstiftet

• PAA1-adapter

• Anslutningskabel

• 1/3 HU-monteringsfäste

• Förvaringslåda i trä

• 18-delars nålsats

• M2-vridkoppling

• M2-stiftfäste

• Insexnycklar

• Stiftnycklar

• Keramisk referenssfär av typ B, Ø 25 mm

• Kulhållare

• Kalibreringscertifikat för referenssfär

• 70 mm förlängning

• Mikrofilter för filtrering av olja, vatten och partiklar
