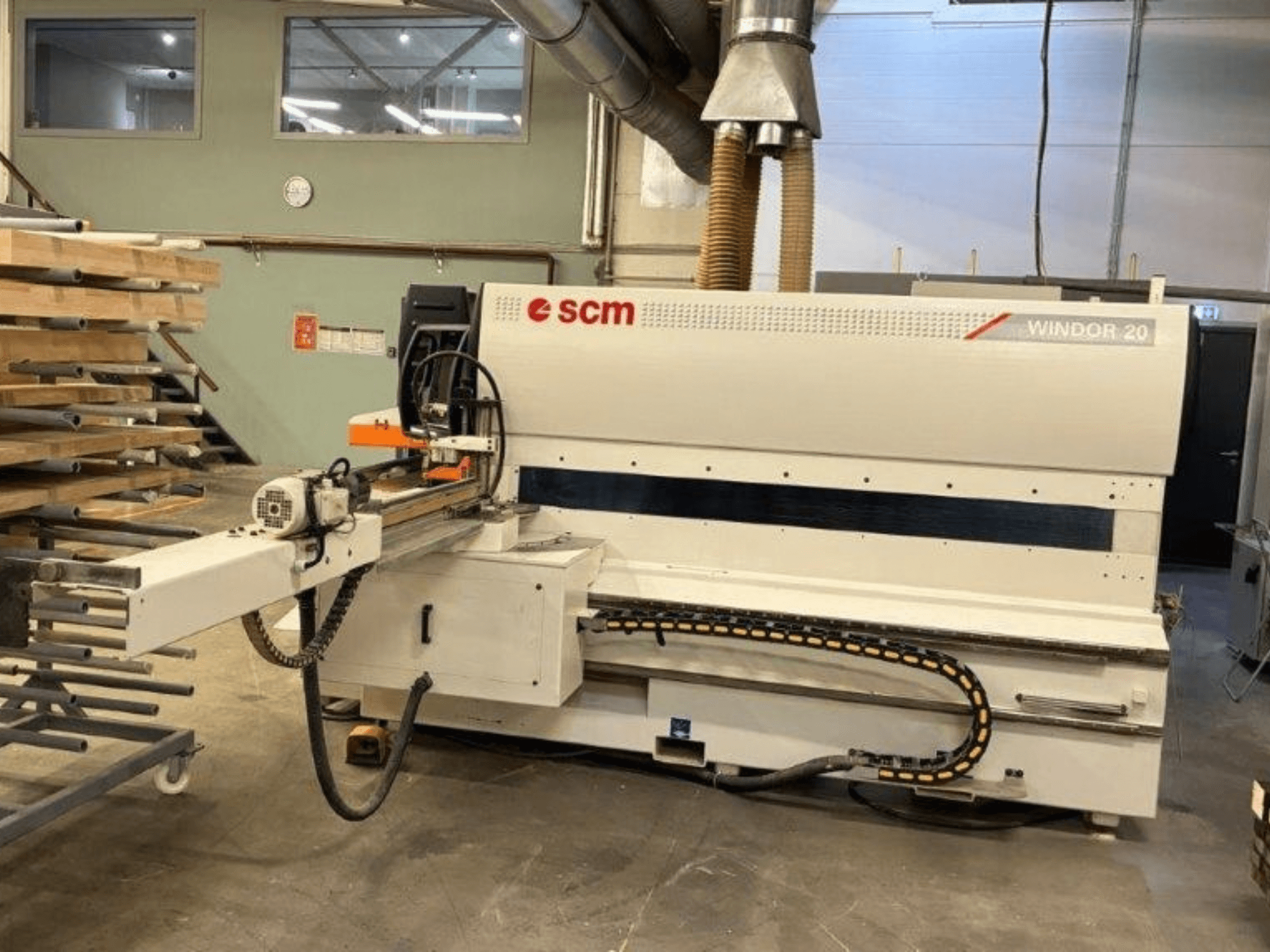

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Maskinbeskrivning: Vinkelbearbetningscenter för ensidig tvär- och längsgående bearbetning av fönster- och dörrkomponenter i trä

• Status/skick: I driftklart skick, strömförsörjd; kan besiktigas och testas

• Serienummer: 1088

• Arbetsstyckets längd: 200–2 800 mm

• Arbetsstyckets bredd: 40–200 mm

• Arbetsstyckets tjocklek: 30–140 mm

• Motor för ändskärnings-/tappningsenhet: 4 kW

• Tappsågbladets diameter: 400 mm

• Spindellängd för tappar: 620 mm

• Spindeldiameter för tappar: 50 mm

• Max. ytterdiameter på verktyget (tappning): 320 mm

• Max. tapparingsdiameter: 370 mm

• Spindlar för profilering: Minst 2 spindlar (axel Ø 50 mm, längd 320 mm)

• Max. ytterdiameter på verktyget (profilering): 240 mm

• Effektkapacitet för profilering: Vanligtvis 10 HP (7,5 kW)

• Tillbehörsenheter: Särskild axel för fräsning av spår för beslag; integrerad grupp för återvinning av glaslister/kap- och sågning

• Tappningsvagnens hastighet: 4–25 m/min (elektroniskt styrd automatisk vagn med två hastigheter)

• Matningshastighet vid profilering: 3–15 m/min

• Vinkeljustering: Elektronisk lutningsskala ±60° via det automatiska SCM-systemet ”Rotaten”

• Styrning och hantering: Flerslagss spindlar som styrs via CNC-axlar; CNC-längdstopp; motordrivet remsystem för återföring av arbetsstycket för enmansdrift

• Yttermått (L × B × H): 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Totalvikt: ca 4 500–5 500 kg

• Elanslutning: 380 V

Tilläggsutrustning

• Komplett Euro-verktygssats (2009), i mycket gott skick
