WINTER - TTM 1100DE-SAW-WIN-2020-00001

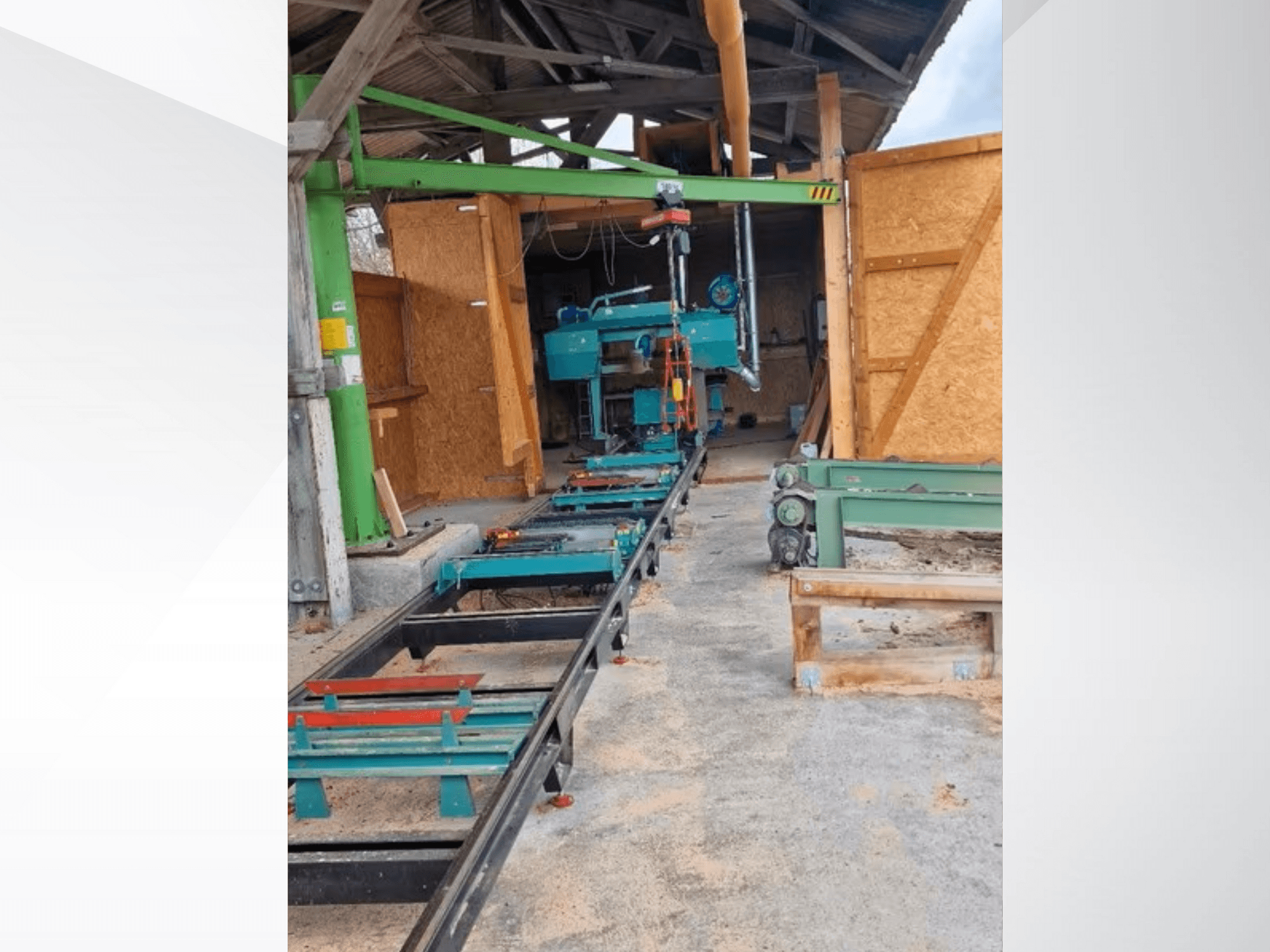

• Sågverk för timmerband

  • Märke/Typ: Winter TTM 1100

  • Max stockdiameter: 1100 mm

  • Max kaplängd: 10 m

  • Rälslängd: 12 m (2 x 6,0 m)

  • Drivning: Huvud 15 kW; Horisontell matning 1,10 kW; Vertikal matning 1,10 kW; Rullmatning 0,18 kW

  • Spänning: 400 V / 50 Hz

  • Såghuvud: Elektriskt justerbart

  • Matningshastigheter: Framåt 1,5-20 m/min; Bakåt 5,0-40 m/min; Upp/ner 20 mm/s

  • Mått på sågblad: Längd 4,80-4,90 m; Bredd 35-38 mm; Tjocklek 1,1-1,2 mm; Tanddelning 22 mm

  • Sågenhetens mått (B x L x H): 2400 x 1700 x 1700 mm

  • Vikter: Sågenhet 950 kg; Räls 700 kg; Rälstillbehör 300 kg; Totalt 1950 kg

  • Linjemått (L x B x H): 13,0 m x 1,7 m x 1,7 m

• Dubbel kantskärare

  • Märke/Typ: Winter DS 160 Deluxe

  • Max klipphöjd: 160 mm

  • Max genomgångsbredd: 980 mm

  • Antal sågblad: upp till 15

  • Sågbladets diameter: 450 mm

  • Sågaxelns diameter: 75 mm

  • Sågbladshål: 75 mm med kilspår

  • Matningshastighet: 0-30 m/min (justerbar)

  • Motor för sågaxel: 37,0 kW

  • Total ansluten belastning: 40,5 kW

  • Spänning: 400 V / 50 Hz

  • CE-överensstämmelse: Ja

  • Mått (L x B): 3500 x 1950 mm

  • Vikt: 2500 kg

• Slipmaskin för bandsågsblad

  • Märke/Typ: Winter OWM-4A

  • Arbetssekvens: Automatisk, programmerbar tandräknare med automatisk avstängning

  • Sågbladets längd: 3-5 m

  • Intervall för tandhöjd: Triangulär tand 4-12 mm; Wood-Mizer-profil 7-20 mm; Trasig tand 4-7 mm

  • Avstånd mellan tänderna: 5-30 mm

  • Matningshastighet: 40 tänder/min (60 tänder/min på begäran)

  • Motorer: Slipskiva 0,18 kW, 400 V / 2800 rpm; Matning 0,15 kW, 380 V / 900 rpm

  • Slipskiva: OD 150 mm x 8 mm; ID 13 mm eller 20 mm

  • Mått (L x B x H): 0,70 x 1,0 x 1,30 m

  • Vikt: 115 kg

• Tandinställningsmaskin

  • Märke/Typ: Winter RWM

  • Max tandinställning per sida: upp till 1 mm

  • Inställningsnoggrannhet: ±0,05 mm

  • Hastighet: upp till 70 tänder/min

  • Bandbredd: 15-100 mm

  • Tanddelning (skala): 8-50 mm

  • Tandhöjd: 5-15 mm

  • Bandtjocklek: upp till 1,2 mm

  • Vikt: 35 kg

• Grävmaskin för trä

  • Märke/Typ: Atlas 1304

  • Skick/underhåll: Alla slangar utbytta; drivmotor nyinstallerad

Ytterligare utrustning

• För timmerbandsågverk (Winter TTM 1100):

  • Operatörsstol

  • Vändande valsar

  • Klammer för stockar

  • Stöd för stockar

  • Linjal för siktning

  • Cirkulär skala

  • Hydrauliskt system

• För dubbel kantskärare (Winter DS 160 Deluxe):

  • Band för utmatning av spån

• För tandsättningsmaskin (Winter RWM):

  • Basram

• För vedgrävmaskin (Atlas 1304):

  • Vedgrip (huvudgrip)

  • Två svängkranar, 500 kg vardera

  • Specialtillverkad krongrip för tungt blockgods, lastkapacitet 250 kg

  • Virkesgrip för svängkran
