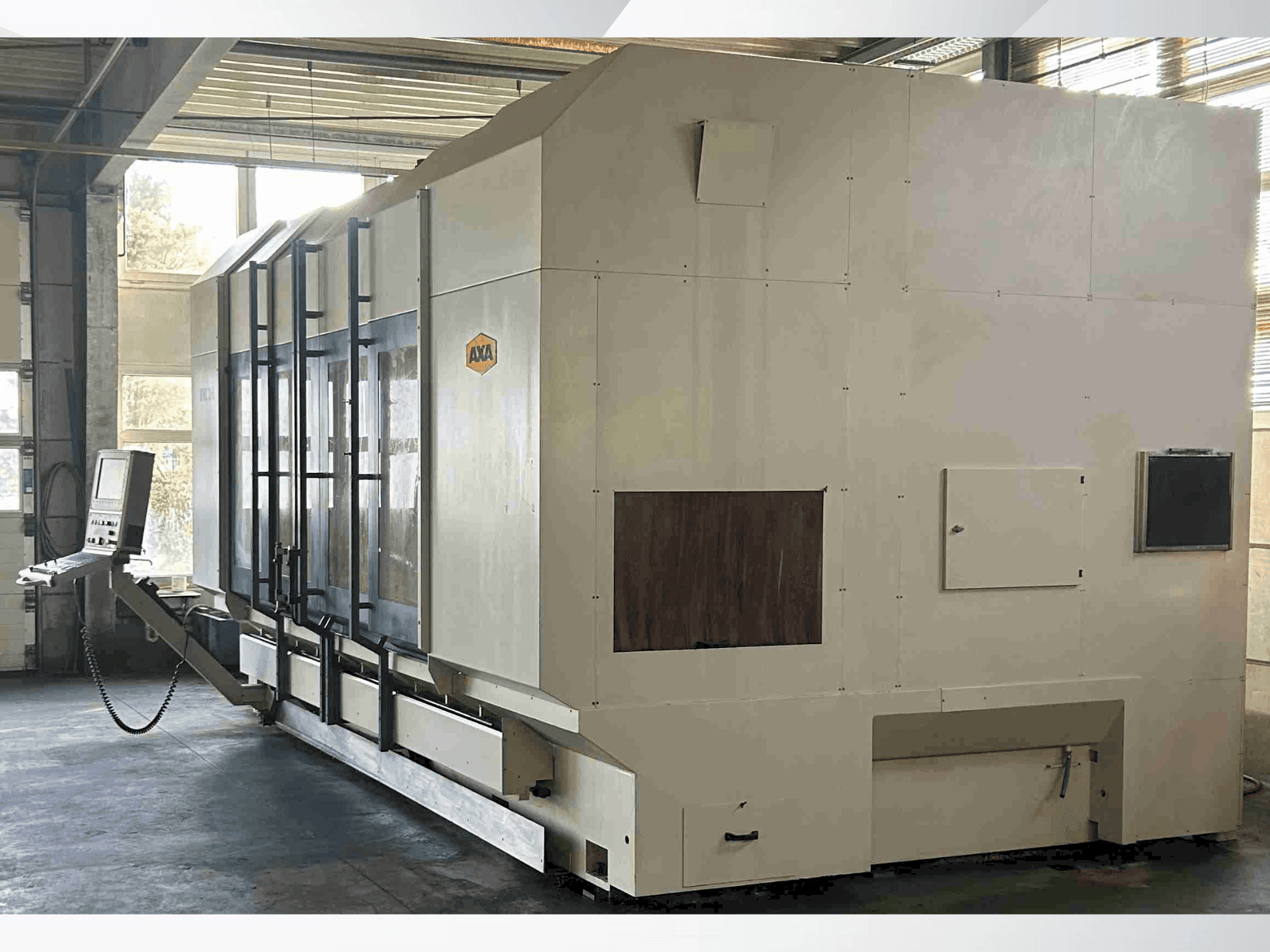

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Ytterligare utrustning

• Maskinerna levereras med C-axel och ett +/-100º B-axelhuvud.

Maskinfördelar

Kvalitativa maskinfördelar

• T-spårsavstånd: 160 mm
• 3d-sond: rmp 60 renishaw
• Verktygsprob: tt140 heidenhain
• Nc-svänghuvud, steglöst justerbart, svängområde ± 100°
• Svängområde b-axel: ± 90°
• Låsning: 2,5° (1°, steglös)
• Minsta verktygsbytestid: 5 sek.
• Positioneringsnoggrannhet över 1000 mm: ± 0,015 (0,0075) mm
• Repeterbarhet: ± 0,005 mm
• Fräsning i st 60 max. : 800 cm³/min

Tekniska maskinfördelar

• Max vridmoment vid 40 %: 143 (-255) nm
• Maxeffekt vid 40 %: 30 (40) kw
• Kylvätsketillförsel genom spindeln: 40 bar
• Max matningskraft: 9000 n
• X-axelns rörelse: 1760 - 9000 mm
• Pendelrörelse: ca. X-rörelse/2 - 500 mm
• Y-axelns rörelse (horisontell/vertikal): 700 (900) mm
• Z-axelns rörelse (horisontell/vertikal): 850 (950) mm
• Avstånd bord till spindelnos (horisontellt/vertikalt): 250 - 1100 mm / 40 - 890 mm
• T-spår, mittspår som justeringsspår h7: 14 h9 mm

Extra information

Maskinen fortfarande påslagen / Borrning i St 60 max.: Ø 35 mm / Gängskärning i St 60 max.: M 30 / Extra vikt per meter X-rörelse: ca. 2500 kg / Basmaskinens vikt (X = 1760): ca. 14500 kg / Arbetshöjd: min. 40 mm max. 890 mm (vertikalt) / min. 250 mm max. 1100 mm (horisontellt)/ Drivkraft: AC-hålaxelmotorn ger en effekt på 30 kW/143 Nm vid 40 % utvändig rotation./ Spindelhastighet: Spindeln har ett hastighetsområde på 30–6 000 varv/min./ Verktygsväxlare: Den har ett kedjemagasin med 22 verktygsspår (SK40 DIN69871A/69872 A)./ Mått: Vikt: cirka 16 500 kg./ Mått (L×B×H): cirka 5,7 m×3,9 m×3,4 m (+1,7 m för spåntransportören)./ Arbetsyteinkapsling: En bälgkåpa med plåtlameller används för inkapsling./ Förlängning av Y-axelns slaglängd till 900 mm och Z-axelns slaglängd till 950 mm/ Skytteldrift med en skyttelplatta av aluminium, inklusive ett fönster och säkerhetsbrytare./ Utökning av verktygsmagasinet till 36 verktygsspår/ Hydraulisk fastspänning för SK 40 Verktygshållare/ 1-axligt NC-vridhuvud som är steglöst positionerbart med ett område på ±100°/ och programmerbart i steg om 0,001°/ Ökad driveffekt med en AC-hålaxelmotor (nr 111). Maximal effekt är 27 kW/100 % ED eller 40 kW/40 % ED. Maximalt vridmoment är 127 Nm/100 % ED eller 191 Nm/40 % ED./ Ökade spindelhastigheter med ett område på 30−12 000 U/min med olje- och dimsmörjning/ Kylmedelstillförsel genom spindeln, inklusive en extern 400-liters tank med pappersbandsfiltersystem och en högtryckspump. Den kan ge upp till 40 bar tryck. Detta tillval kräver tillvalet spåntransportör/ En gångjärnsförsedd spåntransportör (vänster eller höger) med en integrerad 200-liters kylvätsketank och en pump för extern kylning/ Ett 5:e-axligt NC-rotationsbord RTA 4L-800 med en frontplattans diameter på 1000 mm. Bordet är konstruerat för horisontell uppställning med hydraulisk fastspänning/ RTA:n är integrerad för att vara i nivå med det styva bordet/ Ett Heidenhain iTNC 530-styrsystem, kombinerat med digital drivstyrning och en 15-tums TFT-display/ En 3D-pekprob (Renishaw RMP 60) för verktygsmätning, som lagras i verktygsmagasinet och kan ändras automatiskt. Probprogramvaran används för nollpunkts- och positionsbestämning, centrering och elektrisk arbetsstyckesuppriktning/ Ett verktygspekprobsystem (Heidenhain TT 130) för mätning av verktygslängder och radier, som kan monteras i bearbetningsområdet och mäter med antingen ett stående eller roterande verktyg. Tillval: 6-axligt, helt integrerat rotationsbord.
