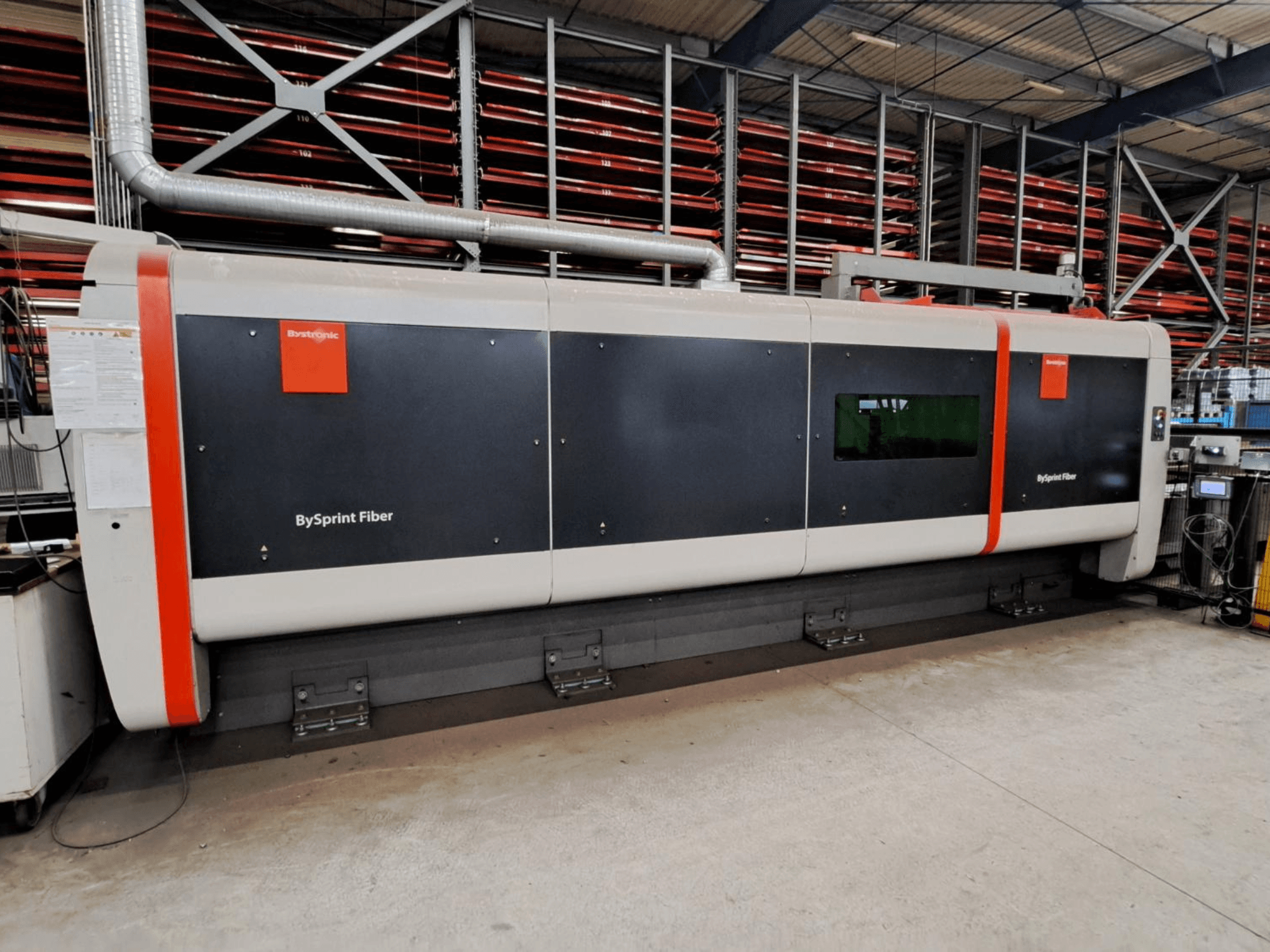

Bystronic - BySprint Fiber 4020FR-CUT-BYS-2017-00001

Arbetsområde:

• Skärområde: X 4.064 mm, Y 2.032 mm

• Maximal skärtjocklek (Z): 70 mm

Prestanda: Max:

• Max. positioneringshastighet (X/Y): 100 m/min

• Max simultan hastighet: 140 m/min

Noggrannhet:

• Positioneringsnoggrannhet (VDI/DGQ 3441): ±0,1 mm

• Repeterbarhet (VDI/DGQ 3441): ±0,05 mm

• Noggrannhet vid kantdetektering: ±0,5 mm

Kapacitet:

• Maximal vikt på arbetsstycket: 1 580 kg

Bordssystem:

• Tid för omställning av bordet: 35 s

Specifikationer för laser:

• Typ: Fiber

• Pulsfrekvens: 1-2.500 Hz

• Våglängd: Fiber standard

Maximal skärtjocklek per material:

• Stål: 20 mm

• Rostfritt stål: 15 mm

• Aluminium: 15 mm

• Koppar: 10 mm

• Mässing/Bronze: 10 mm

Strömförbrukning:

• Total systemförbrukning (med filtrering och kylare): 31,4 kW
