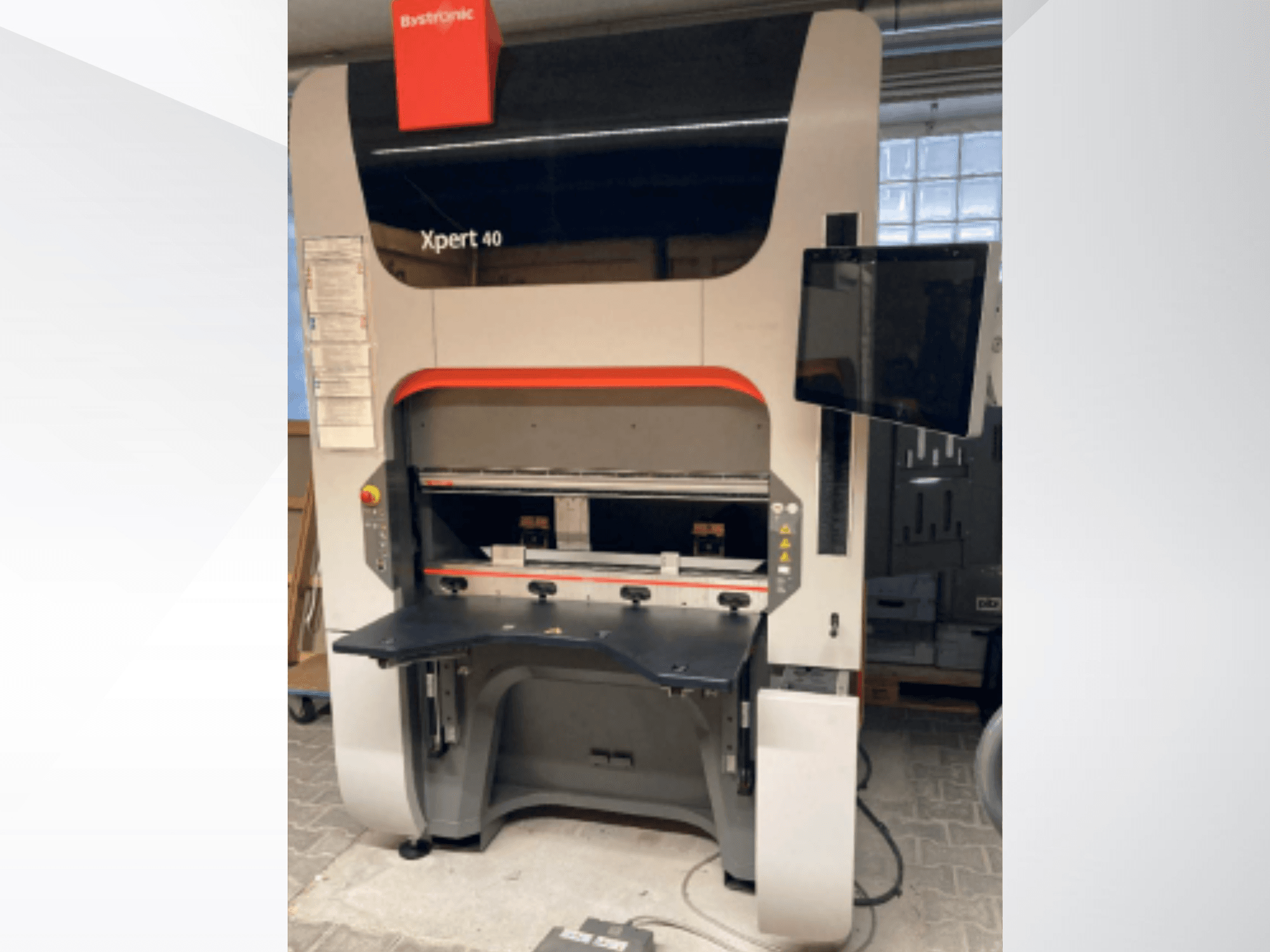

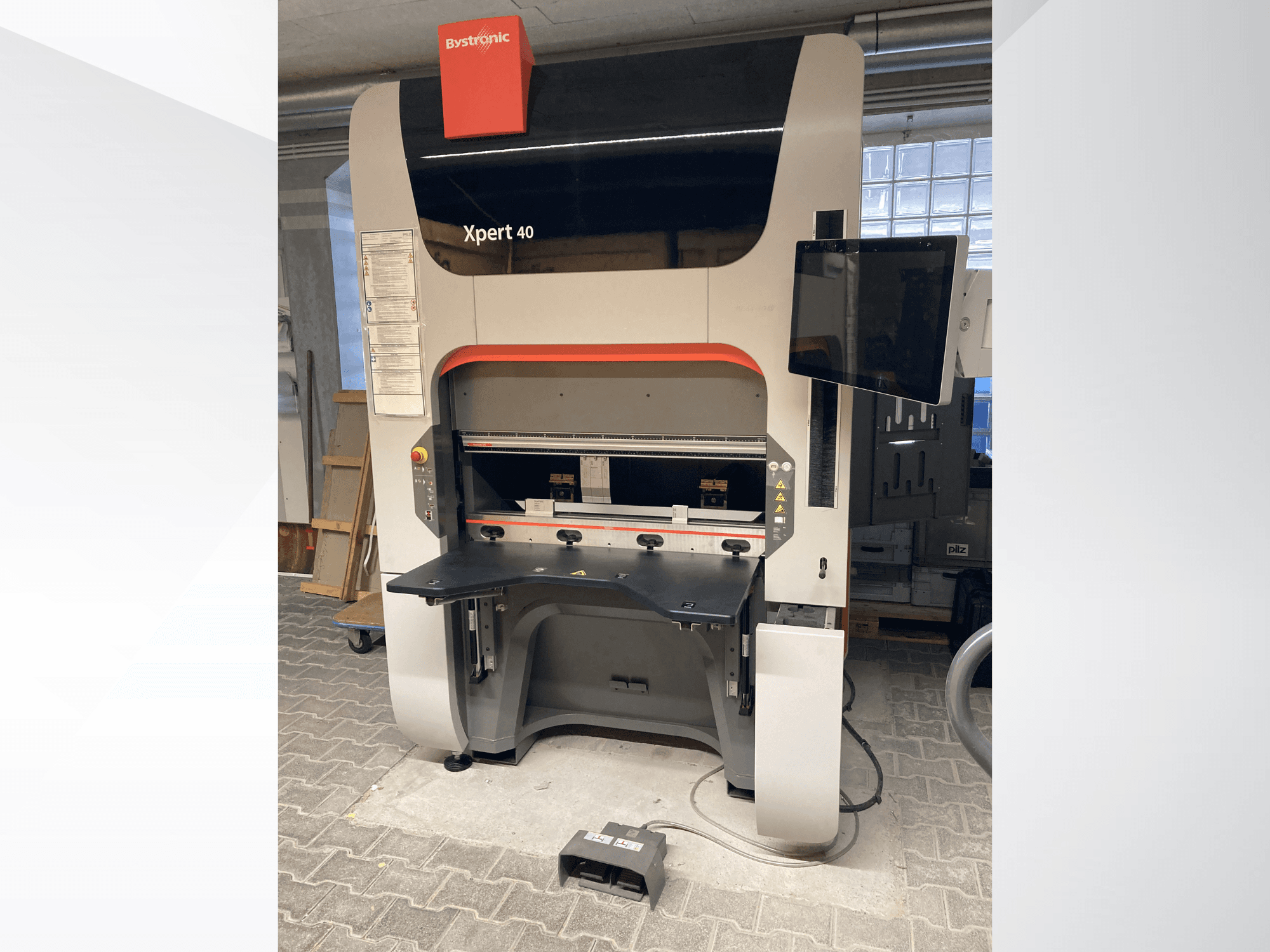

Bystronic - Xpert 40/1030DE-BEN-BYS-2016-00001

• Antal axlar: 6-axligt bakstycke (Y1, Y2, X, R, Z1, Z2)

• R-axelns rörelse: 100 mm

• Y-närmningshastighet: 300 mm/s

• Y-arbetshastighet: 25 mm/s

• Öppen höjd: 515 mm

• Avstånd mellan sidoramar: 1060 mm

• Bordets bredd: 60 mm

• Total ansluten belastning: 12 kW

• Driftspänning: 400 VAC (3-fas, 50 Hz)

• Styrspänning: 24 VDC

• Nominell ström säkring: 32 A

• Max. hydrauliskt tryck: 320 bar

• Styrsystem: ByVision Bending med 22-tums Full HD-pekskärm

• Slaglängd: 200 mm

• Hals: 0 mm

• Presskraft: 400 KN

• Bockningslängd: 1030 mm

• Arbetshöjd: 885 mm

• Nedre balkbredd: 120 mm

• Kröning: hydr.

• Y snabb tillfartshastighet: 250 mm/s

• Y returhastighet: 250 mm/s

• Huvudmotorns effekt: 7,5 kW

• Oljekapacitet: ca 100 l

• Bakåtriktad mätare: Typ P14HA3-HA6

• X-axelns rörelse: 300 mm

• Max. avstånd för bakstycke i X: 500 mm

• X-axelns noggrannhet: 0,02 mm

• X-axelns hastighet: 1500 mm/s

• R-axelns rörelse: 100 mm

• R-axelns noggrannhet: 0,1 mm

• R-axelns hastighet: 500 mm/s

• Z-axelns rörelse: ca 955 mm

• Z-axelns noggrannhet: 0,1 mm

• Z-axelns hastighet: 2000 mm/s

• X1-axelns rörelse: 0 mm

• X1-axelns noggrannhet: 0 mm

• X1-axelns hastighet: 0 mm/s

• Längd (L): 1520 mm

• Bredd (W): 1700 mm

• Höjd (H): 2449 mm

• Sidoram under golv: 0 mm

• Nedre balk under golv: 0 mm

• Vikt: ca 4 ton

Extra utrustning

• Integrerade förvaringsskåp för verktyg

• Flera uppsättningar bockningsverktyg (stansar/dieslar)

• Ergonomisk fotbrytare

• XPT fastspänning
