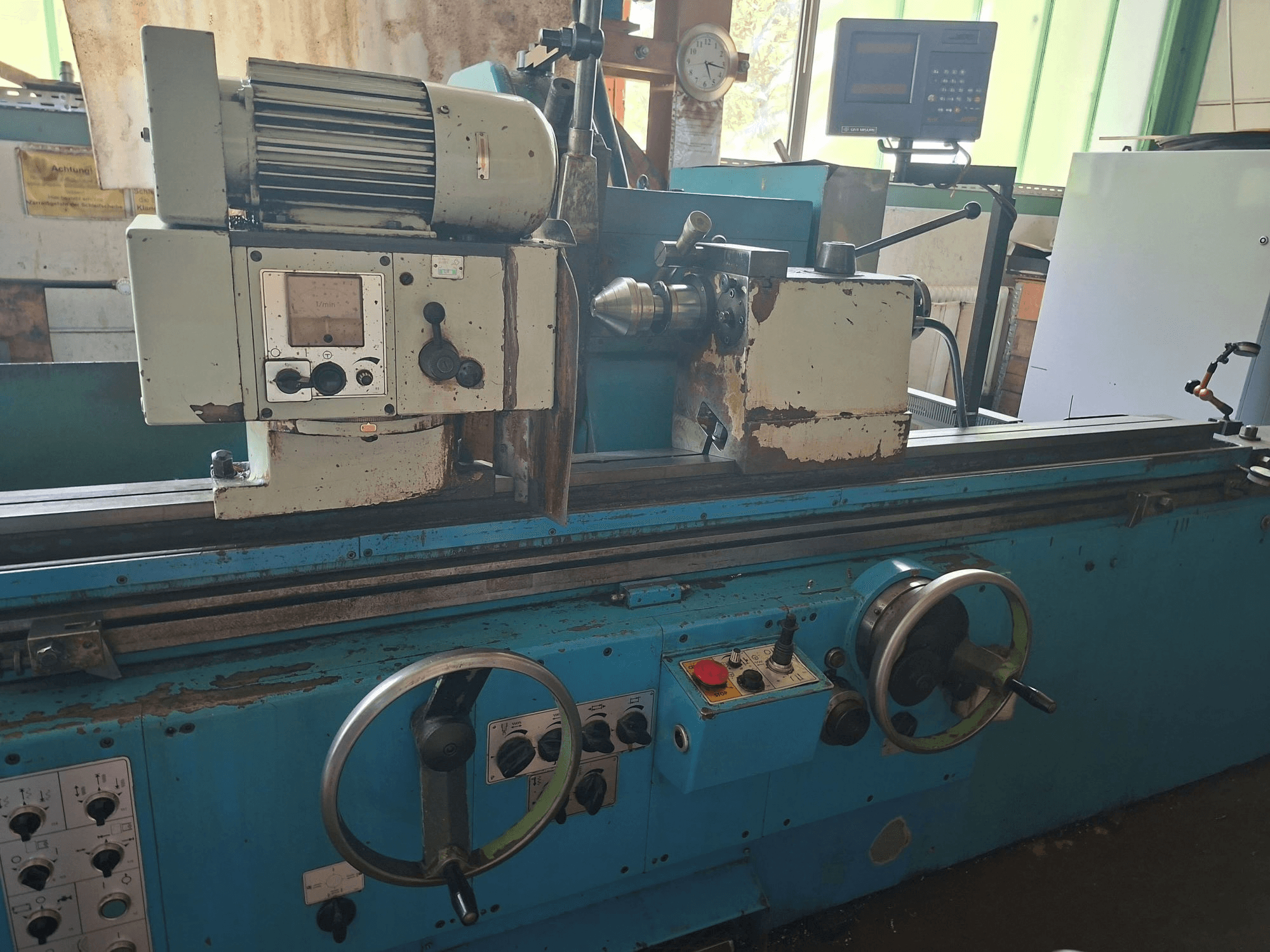

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Z-axelns rörelseomfång (längsgående rörelse): 2290 mm

- X-axelns rörelseområde (tvärrörelse): > 600 mm (testat, kan nå längre)

- Hydraulisk snabbförflyttning (X-axeln): 120 mm

- Max. slipdiameter: minst 500 mm

- Slipskivans diameter (ny): 500 mm

- Svängdiameter: 500 mm

- Centrumavstånd: 2000 mm

- Slipskivans mått (diameter x bredd x hål): 500 x 80 x 203 mm

- Slipskivans diameter efter delvis slitage: 380 mm

- Minsta slipdiameter med slitet slipskiva (380 mm): 70 mm

- Maximal slipskivbredd: 200 mm

- Maximal bredd för flerdelat slipskivsats: 200 mm

- Maximal summa av enskilda skivbredder i flerskalig uppsättning: 200 mm

- Svängdiameter i öppet faststöd: 110 mm

- Svängdiameter i stängd faststöd: 110 mm

- Kon på arbetsspindeln: MORSE 5

- Kon i bakstockens hylsa: MORSE 5

- Spännchuckens diameter: 200 mm

- Hål i hylsa för inre slipspindel: 100 mm

- Arbetshuvudets svängvinkel: +95° / -5°

- Sliphuvudets svängvinkel: ±45°

- Övre bordets svängvinkel vid 2000 mm centrumavstånd: +5° / -3°

- Maskinens vikt med standardtillbehör (vid 2000 mm centrumavstånd): 6700 kg

- Arbetshuvudets spindelhastigheter (steglöst reglerbara): 18–112 min⁻¹ / 90–560 min⁻¹ (1:a raden / 2:a raden)

- Minsta längsgående förflyttning på bordet: 1 mm

- Största längsgående förflyttning av bordet (vid 2000 mm centrumavstånd): 2290 mm

- Hjulhuvudets tvärförflyttning: 415 mm

- Hydraulisk snabbförflyttning av sliphuvudet: 60 mm

- Bordshastighet (steglöst reglerbar): 0,05–4 m/min

- Slipskivans tvärförflyttning per automatisk matning: 0,2 mm/ø

- Slipskivans tvärförflyttning per automatisk inmatning vid finslipning: 0,15 mm/ø

- Automatisk inmatning av slipskivan vid bordets riktningsväxling för djupslipning: 0,0005–0,01 mm/ø

- Automatisk matning av slipskivan vid bordets riktningsväxlingar för tvärslipning: 0,005–0,05 mm/ø

- Hastighet för automatisk införing av slipskivan vid djupslipning: 1 mm/min

- Matningshastighet för gnistfräsning: 0,015 mm/min

- Elmotorernas totala effektbehov: 16 kVA

- Slipskivans motoreffekt: 9,5 kW

- Maximal tillåten arbetsstyckets vikt mellan centrum: 300 kg

- Maximal vikt för utskjutande arbetsstycke (inklusive fastspänningsanordning): 60 kg

- Matningshastighet för bordet: 6 m/min
