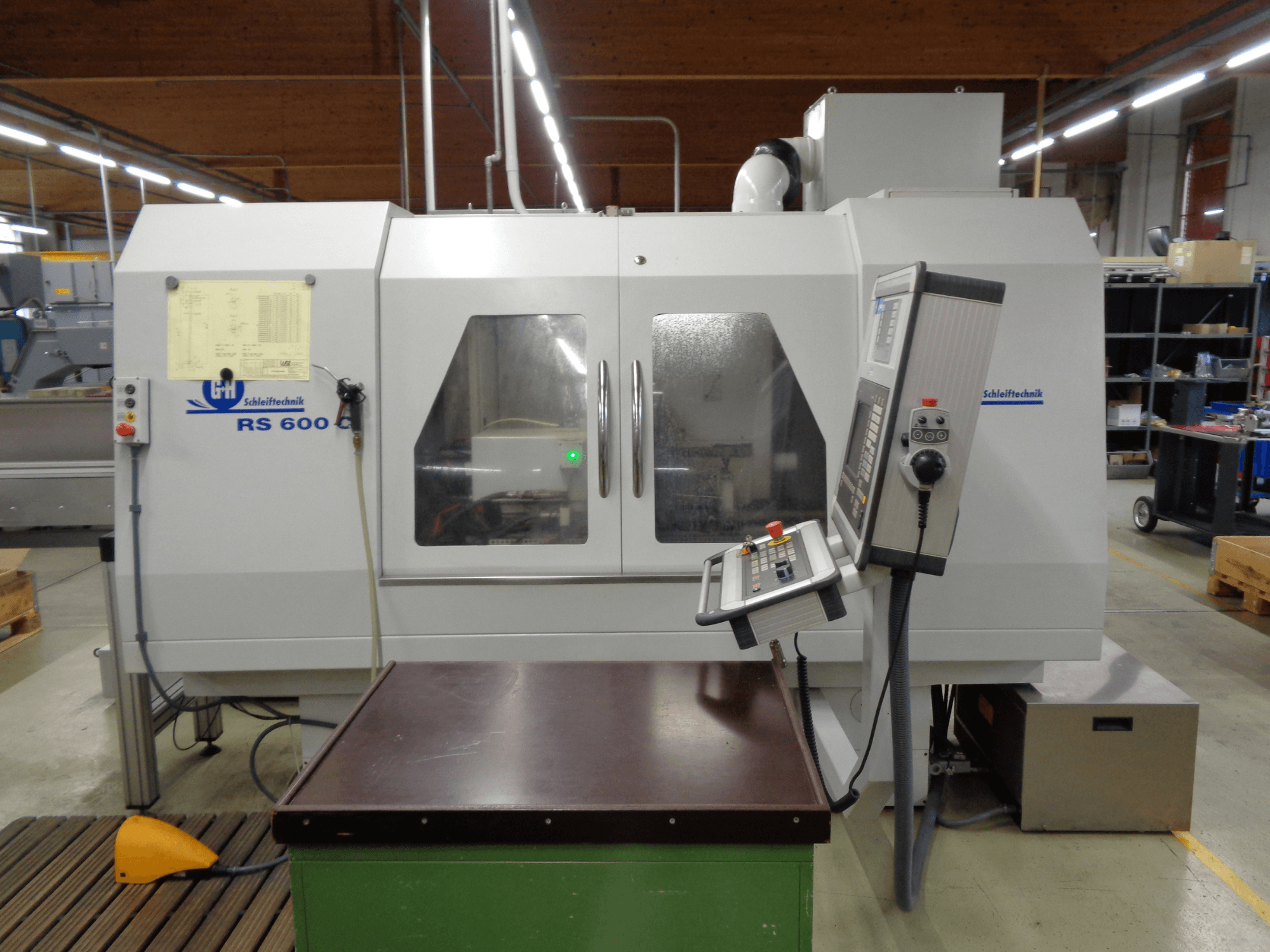

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Centrumavstånd: 600 mm

• Centrumhöjd: 140 mm

• Max svängdiameter: 275 mm

• Max vikt på arbetsstycket mellan centrumen: 100 kg

• Max vridmoment för arbetsstycket (flygande): 40 Nm (inklusive spännanordningar)

Spindel för arbetsstycke

• Konisk: MK4 och KK5

Bakdocka

• System för: Cylindrisk skruv med tryckfjäder

• Manövrering: Manuell via handspak

• Slaglängd på pinolen: ca 40 mm

• Kona: MK4

Slipspindel

• Placering: Vänster

• Motoreffekt: 5,5 kW

• Varvtal: 700-2100 rpm

• Lagring: Precisionsrullager

• Smörjning: Livstidssmörjning

Slipskiva

• Standardstorlek: 400 × 50 × 127 mm

• Borrning: 127 mm

• Bredd: 20-50 mm

• Avsmalning: 5°

• Max diameter: 55 mm (referens för avsmalning)

• Flänsdiameter: 175 mm

• Hastighetsområde: 15-35 m/s (konstant skärhastighetsreglering)

Axlar

X-axel (= återfjädrande rörelse)

• Drivning: Elektromekanisk med kulskruv

• Matningshastighet: 0,01-8000 mm/min

• Inställning: Elektrisk handratt eller tryckknapp för riktning

• Mätningssystem: Glasskala, intern upplösning 0,0005 mm

Z-axel (= bordets rörelse)

• Drivning: Elektromekanisk med kulskruv

• Bordets hastighet: 0,01-12000 mm/min

• Inställning: Elektrisk handratt eller tryckknapp för riktning

• Mätningssystem: Roterande pulsgivare, upplösning 0,001 mm

Styrning / elektrisk utrustning

• Kontrollpanelen är monterad på maskinens stativ med hjälp av en svängbar konsol.

• Styrsystem: Siemens 840D

• Drivsystem: Siemens SINAMICS

• Nödstoppskomponenter, säkerhetsintegrerade

• Motorskyddsbrytare, säkringar: Siemens

• Anslutningar: WAGO Harting-kontakter i arbetsområdet

• Driftspänning: 400 V, 50 Hz, 3 faser

• Typ av nätverk: TN-nätverk, utan jordfelsbrytare (RCD)

• Styrspänning: 230/24 V

• Installerad elektrisk effekt: ca 14 kW / 18 kVA

• Tryckluft: Oljefri tryckluft, ca 5 bar

• Kontrollskåp: Luftkonditioneringsenhet

• Utrustning för elskåp: Invändig belysning

• Serviceuttag: 230 V / 3 A

Pneumatik / kylvätska

• Tryckluftsbehov: ca 5 bar, oljefri

• Kapacitet kylvätsketank: ca 300 L

• Kapacitet kylvätskepump: 50 l/min vid 3,5 bar

• Kapacitet rengöringspump: 20 l/min vid 1,5 bar

Driftsdata

• Drifttimmar: 2 420 timmar

Ytterligare utrustning

• Luftutsugningsaggregat

  • Kapacitet: ca 1000 m³/h

  • Mått: ca 460 × 840 × 580 mm

• Chuck med tre käkar

  • Diameter: 160 mm

  • Manövrering: Manuell

  • Vikt: ca 10 kg
