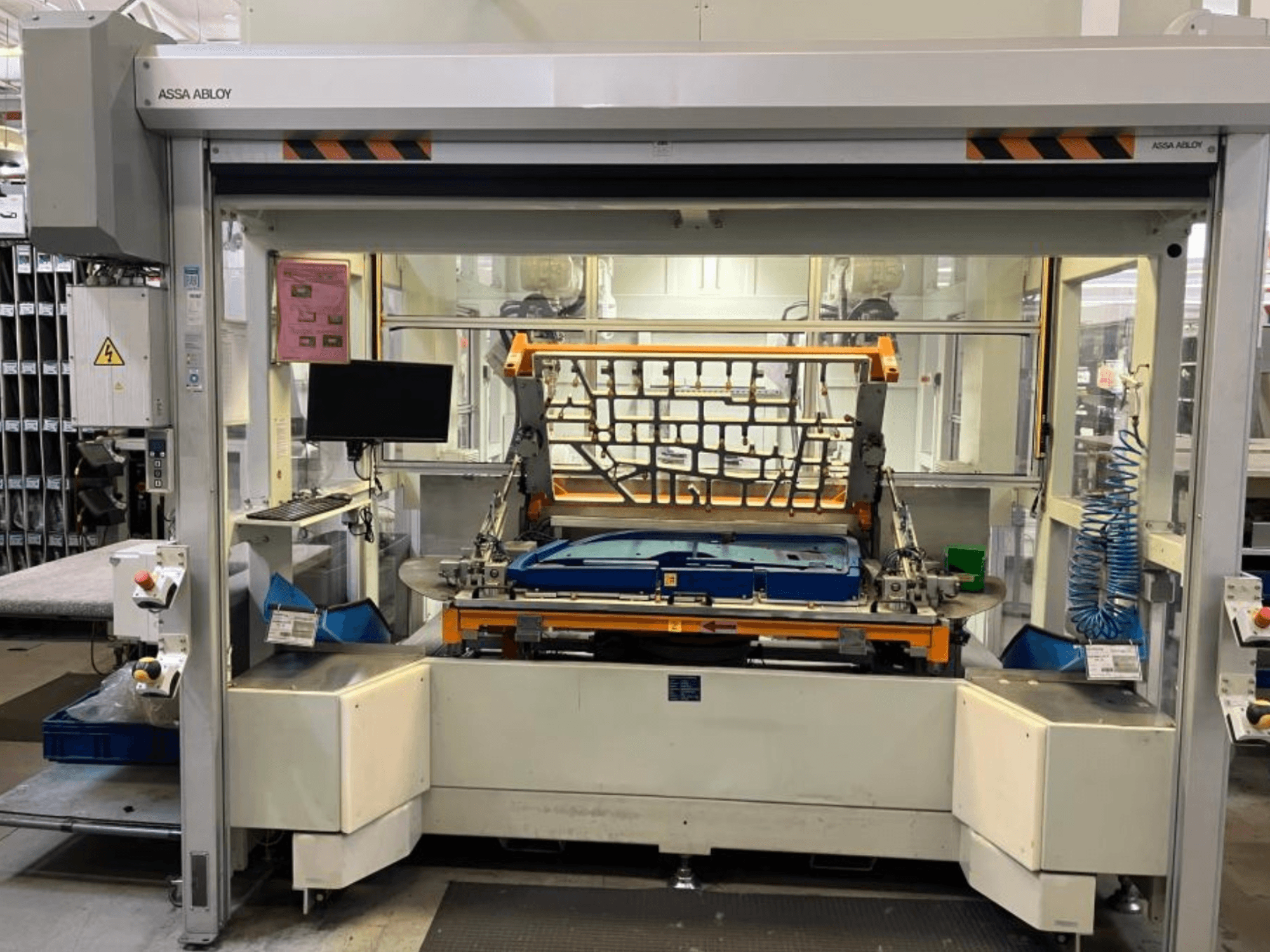

Detta ultraljudssvetsningssystem tillverkades år 2020. Det är utrustat med en styrenhet från Siemens och omfattar två ABB IRB 2600-robotar, var och en med en lastkapacitet på 20 kg. Maskinen har en cykeltid på 262 sekunder. Om du är ute efter högkvalitativa ultraljudssvetsfunktioner bör du överväga robotarmen AUDI TSV D5 TÜR som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: CHANGO
- år: 2020
- MODELL: AUDI TSV D5 TÜR
- produktionstimmar: 200
- tillämpningstyp: Robotics
- Plats: Tyskland
- maskintyp: Robotarm
- Tillgänglig från: 19/10/2026
- styrenhetens märke: SIEMENS
Teknisk information - CHANGO AUDI TSV D5 TÜR
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: S7-300 / S7-1500 PLC
Mått
- Maskinhöjd: 2600 mm
- Maskinlängd: 4800 mm
- Maskinvikt: 5500 kg
- Maskinbredd: 2900 mm
Rörelse
- Antal axlar: 6
Teknisk specifikation
- Max. hanteringsvikt: 20 kg
- Max. räckvidd: 1650 mm
Ytterligare information
CHANGO-maskin
Ultraljudssvetsningssystem
Styrenhetens märke: Siemens
Styrenhetens modell: S7-300 / S7-1500 PLC
Antal robotar: 2
Lastnings-/lossningshöjd: 900 mm
Cykel tid: 262 s (utan lastning/lossning)
Önskad cykeltid: 350 s
Vridbordets rotation: 180°
Antal svetspunkter: 85
Ytsvetspunkter: 10
Fästpunkter för stift: 71
Fästpunkter för ribbor: 4
Sonotroder per robot: 3
Byte av sonotrod: 10 s
Svetsningstid per punkt: 5 s
Ultraljudsgeneratorns märke: Herrmann
Generatoreffekt: 1 kW
Ultraljudsfrekvens: 35 kHz
Omvandlarens frekvens: 35 kHz
Inklusive robotar
Tillverkare: ABB
Modell: IRB 2600-20/1,65
Antal: 2
Lastkapacitet: 20 kg
Antal axlar: 6 (per robot)
Max. räckvidd: 1650 mm
Robotvikt: 272 kg
Styrenhet för robotar: ABB Robot Controller
Tilläggsutrustning
Roterande indexeringsbord
2 fixturer (PU + mässingsinsatser)
Herrmann ultraljudsgeneratorer (2 st)
Herrmann-omvandlare (6 st)
Intern sonotrodkylning
Snabbverktygsväxlare
Pneumatiska komponenter (Festo)
Linjärledningar (ABBA / HIWIN)
Elektriska komponenter från Omron / Schneider
Elskåp
Siemens TP1200 pekskärm
Avgasrörssystem
Elektrisk rulljalusi
Säkerhetsljusbarriär (SICK / Leuze)
Pilz säkerhetsbrytare
Luftcylindrar
Vägssensorer
Manometer
Underhållsdörr
Maskinram
Justerbara fotplattor
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
