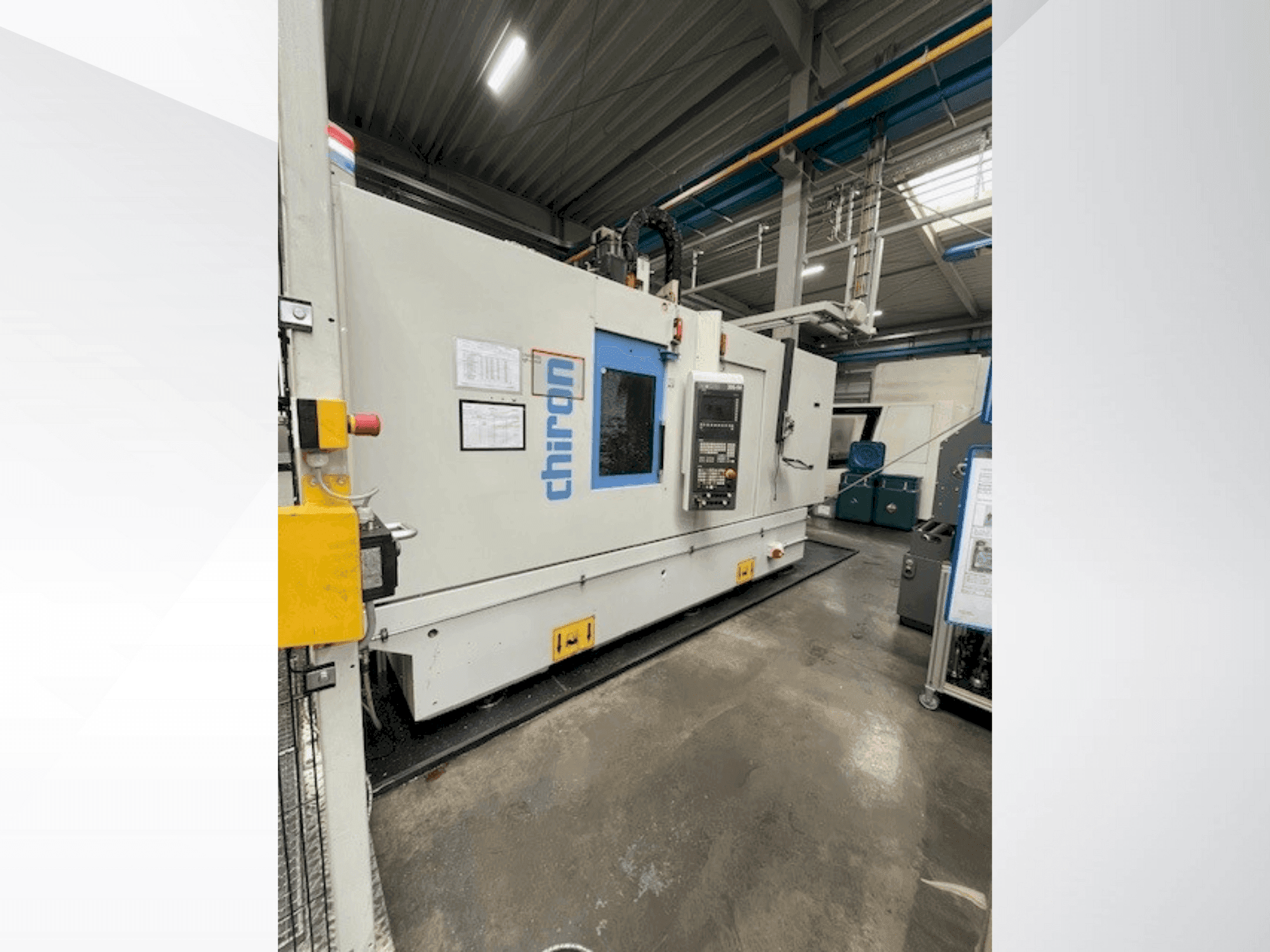

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Ytterligare utrustning

• - VALFRITT: robot, hel cell inklusive transportband, PLC, svarvstation

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Verktygspositioner: 2x35
  • - Verktygslängd max: 380 mm

Extra information

• - Stänkskydd med helt slutet arbetsområde/ med lastdörr, elektriskt skyddad/ inklusive utbytbara säkerhetsfönster/ Arbetsplatsavskiljning med jalusier i rostfritt stål/ Höjd 2340 mm över golv, inklusive maskinbelysning/ Mini-kontrollpanel med start- och återställningsknapp för M61/M62 palettorganisation/ Integrerad arbetsstyckesväxling IWW 0/180°/ för optimalt spånflöde med mittavskiljning av stålplåt/ Arbetsstyckesväxlingstid ca 3,5 sekunder, viktberoende, självreglerande/ tack vare självlärande hastighetsreglering./ Transportlast per sida 0 - max. 250 kg/ Max. 120 kg viktskillnad mellan de två bordssidorna./ Varje bordssida är förberedd för montering av ett roterande bordspaket./ Avstånd mellan spindelfäste och vridcentrum/punkt /WW minst 75 mm/ Rörelsevägar: X-axel 630 mm/ Y-axel 530 mm/ Z-axel 450 mm/ Tankspolningssystem med kylvätskeanslutning/ NC-roterande bord, typ ATU 200/ Integrerat i den integrerade arbetsstycksväxlingsanordningen IWW 0/180°/ Med hydraulisk fastspänning, hållmoment 1 200 Nm,/ Repeternoggrannhet +5" med/ frontplatta © 225 mm, med centrering® 60 -0,008,/ Motlager med hydraulisk fastspänning, hållmoment 800 Nm./ På roterande bords- och motlagersidan. Svängradie 285 mm/ 7:e eller 5:e NC-axeln, insticksklar/ Reglerad pneumatisk anslutning för tätningsluft/ Kontrollerad hydraulisk anslutning för fastspänning./ Roterande genomföring 2 x 5-vägs/ Roterande bordssida: 4 x hydraulisk/pneumatisk, 1 x pneumatik/ 4 x hydraulisk/pneumatisk på motlagersidan, 1 x pneumatisk/ Arbetsområde - rotationsbordstilldelning/ AF1 Rotationsbord ATU 200/ AF2 Rotationsbord ATU 200/ Dubbelspindelhuvud/ Förberedd för att hantera 2 huvudspindelmotorer med spindlar/ Spindelavstånd i X-axeln 400 mm/ Huvudspindeldrift med 2 växelströmsmotorer/ Luftdriven, med verktygsklämövervakning/ 11,0 kW vid 100 % intermittens/ 25,3 kW vid 15 % intermittens/ Varvtal upp till 12 000 rpm/ Max. vridmoment 140 Nm/ Borrkapacitet 2 x 42 mm/ i stål E355/ Automatisk verktygsväxlare/ med robust, helt inkapslat pickup-kedjemagasin/ 2 x 35 verktygspositioner/ HSK-A 63 DIN verktygsskaft 69893/ Verktygsbredd max. 78 mm/ Verktygsbredd med fria intilliggande positioner max. 140 mm/ Verktygslängd max. 380 mm/ Verktygsvikt max. 8,0 kg (max. magasinbelastning 240 kg)/ Verktygsbytestid ca. 0,9 s (beroende på styrsystem)/ Soan-to-chip-tid ca. 2,2 s (beroende på styrsystem)/ Matningsdrift för X-, Y- och Z-axlar/ Digitala drivenheter med direkta positionsmätningssystem, övertrycksapplikation/ Snabbtransporthastighet 75 - 75 - 75 m/min/ Axelacceleration 1,0 - 1,4 - 1,6 g/ SIEMENS CNC-styrning 840D lösningslinje/ inkl. 10,4" TFT-färgskärm/ komplett tangentbord/ operatörspanel OP010S/ 1280 1 (TCU / NCU 720.3, 1 kanal)/ Användargränssnitt/ NC RAM 3 MB (max. 1 MB tillgängligt)/ (max. 200 program tillgängliga)/ för att köra detaljprogram enligt DIN 66025/ CF-kort med 8 GB lagringskapacitet (max. (3 GB tillgängligt)/ Effektvisning, drifttimmar och arbetsstycksräknare på skärmen, Skärmdumpning, åtkomstbehörighet via nyckelbrytare, NC-diagnostik med hjälpfunktion, maskindiagnostik, USB-gränssnitt på manöverpanelen./ Framåtblick med dynamisk framåtkopplingsstyrning, orienterat spindelstopp, omstart i programmet, Subrutinteknik i övergripande språk och parametrar, Samtidig programmering, cykelstöd, Borrcykler G81-G89, borr- och fräsmönster, Mätning i JOG-, M- och T-funktioner, Verktygsoffset för geometri, slitage, 4 lagringsbara nollpunktsoffset G54-G57, 30 nollpunktsoffset via G-funktioner Programmerbar, Verktygsradiekorrigering med skärningspunktsberäkning, Infogning av faser och radier, övergångsradier, Konturprogrammering, skalfaktor, speglar, Polära koordinater, cirkulär interpolering (fullcirkelprogrammering)./ 3D-interpolering, spiralinterpolering./ På grund av uppfinningen med nya ljudvågor/ Nätverkskablage ingår inte./ Spåntransportör (skrapband)/ Tankkapacitet 200 l/ Pumpkapacitet 250 l/min vid 1,4 bar/ Kylvätskerengöring via slitsad sillåda/ Spåntransportörens utkastningshöjd 1050 mm/ Spåntransportörens utkastningsriktning vänster/ 1640 l/ Kylvätskesystem TPF 350 / FKA 900/ (även för slambildande material t.ex. gråjärn, GGG, Al med Si >/= 12 %)/ Tankkapacitet 900 l/ Gasolpump 100 l/min vid 2,4 bar till 250 l/min vid 2,3 bar/ Energieffektiv frekvensstyrd högtryckspump/ 43 l/min vid 20 bar till 35 l/min vid 70 bar/ Vario-tryckbegränsningsventil för 8 programmerbara trycknivåer/ Förinställd på 20, 30, 40, 50, 55, 60, 65, 70 bar

Betalningsvillkor

• Förskottsbetalning

• Finansiering av tillgångar
