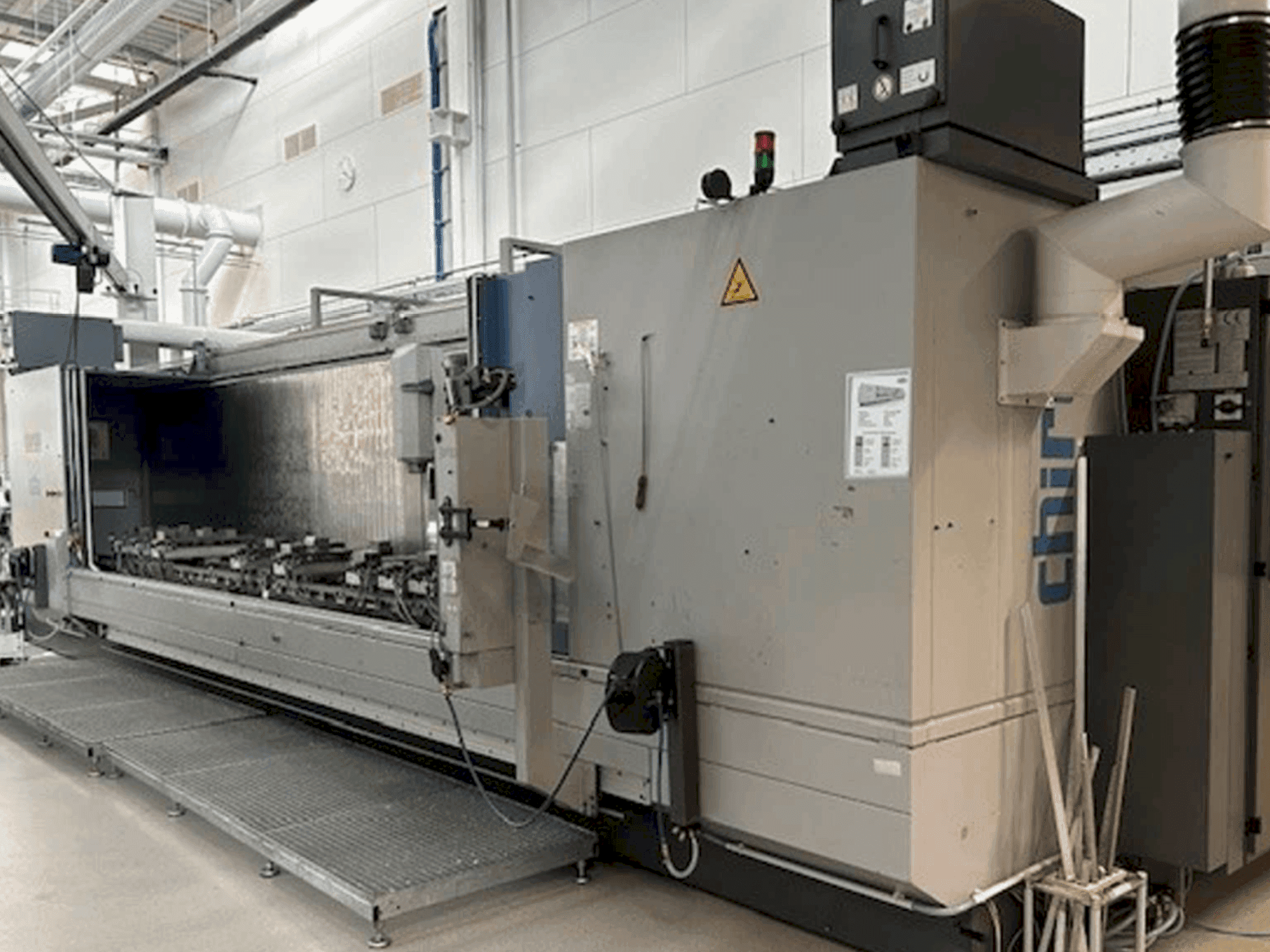

CHIRON - Mill 6000 SKDE-MIL-CHI-2004-00003

Maskinfördelar

Tekniska maskinfördelar

• 92 verktygspositioner hsk-a63 (bakgrundsmagasin)
• Bearbetning av långa detaljer upp till maximalt 6000 mm
• Bearbetning av ändytan (5:e sidan) horisontellt med vridhuvud (höger/vänster)
• Pendelbearbetning via mittparti, max. Arbetsstyckets längd 1773 mm med sk-bearbetning på båda ändytorna (verktygslängd 120 mm)
• 4 hydrauliska dubbelskruvstycken (fast mittback) per pendelsektion, positionering och fastspänning via linjärt system (hydraulisk frigöring, mekanisk fastspänning)

Extra information

Extrautrustning Höghastighetspaket med motorspindel: 12000 rpm, 140 Nm Produktionspaket: Skrapbandtransportör, utmatningshöjd 1050 mm Intern kylvätskeförberedelse KNOLL VRF250 vakuumrotationsfilter (lämplig för stål, gjutjärn, aluminium, plast, mässing) Högtryck 70 bar med högtryckspump och variabel ventil Spolpistol per pendelfält Emulsionsdimavsugning, 2 fläktar vardera 800 m²/h Roterande siktfönster vänster och höger (1400 mm från maskincentrum) Automatiska laddningsluckor Mittparti för pendelbearbetning 5-axlig fräsningspaket Luftblåsning Verktygslivslängdsövervakning Ytterligare V24 RS232 i styrskåpet BDE/MDE-gränssnitt (status: maskin på, maskin igång, detaljräknare) Marposs (Brankamp) CMS100 Kollisionsövervakningssystem 3D-maskinmodell för kinematisk simulering i CAM-programmeringssystemet 210 bar hydraulaggregat, 2 spännkretsar, separat systemspänntryck för varje pendelfält, spänntrycksreglering KOHN linjär spännsystem 8 KOHN Multi 2000 MFS 125/680 HD hydrauliska skruvstäd Tvådelat operatörssteg över hela arbetsbredden på 6000 mm Med de 3 axlarna x, y, z och vridhuvudet kan programpaketet 5-axlig fräsning användas för att fräsa former, t.ex. en kurva. Programvaran synkroniserar sedan axlarna.
