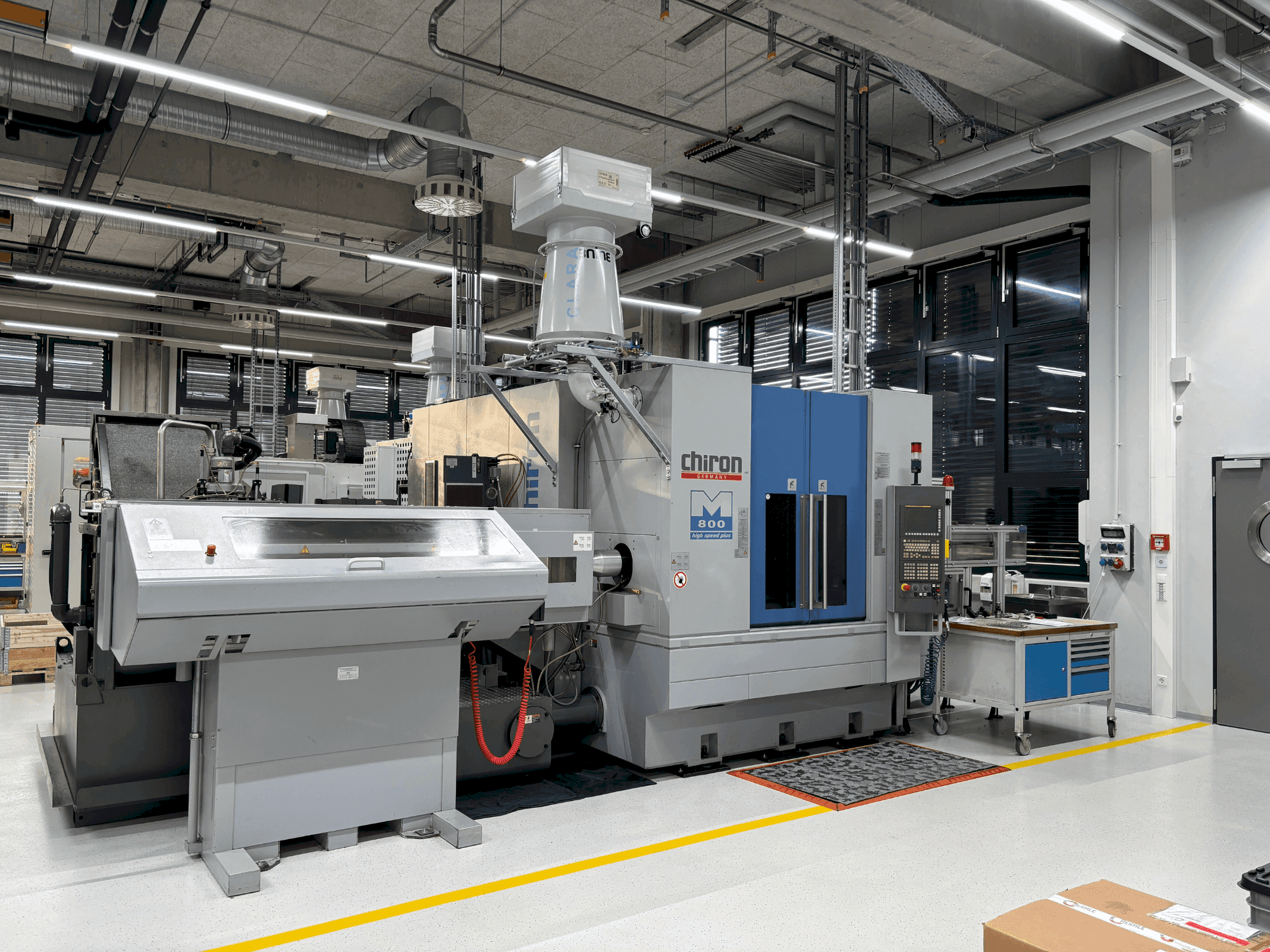

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Ytterligare utrustning

• Cirka 20 verktygshållare ingår
• Kort stånglastare
• Knoll pappersbandstransportör HL450/900

Maskinfördelar

Tekniska maskinfördelar

• Svängbart huvud
• Intern kylförsörjning
• Hsk-a-63
• Maximal diameter skulle vara: 65 mm / spännhylsor finns tillgängliga upp till 50 mm

Extra information

Maskinen fortfarande under ström // Huvudspindeldrift med växelströmsmotor / Effekt: 7,5 kW (100 % utspänning), 22,5 kW (10 % utspänning) / Varvtalsområde: 20 - 9 000 min-¹ / Vridmoment: 140 Nm / Verktygsväxlare: 24 verktygspositioner (utbyggbart till 92 med bakgrundsmagasin) / Verktygsskaft: brant kona 40 DIN 69871/72 / Verktygs-ø max.: 75 mm (160 mm med fria angränsande positioner) / Verktygsbytestid: ca. 1,5 s (spån-till-spån-tid: 5,0 s)/ Arbetsområde: Startbord med spånbricka (klämområde: 1 400 × 550 mm²)/ Maximal bordbelastning: 1 200 kg/ Styrsystem/ Styrtyp: FANUC 18i MB5 (5-axlig banstyrning)/ Programminne: 256 KB (utbyggbart till 512 KB)/ Funktioner: Borr- och fräscykler, 3D-interpolering, verktygsradiekompensering, makroprogrammering/ Gränssnitt: RS232C, PCMCIA-minneskort/ Höghastighetspaket (tillval)/ Snabbtransporthastighet: 60 m/min (X/Y/Z)/ Hastighetsområde: 20 - 12 000 min-¹/ Spån-till-spån-tid: ca. 2,9 s/ 5-axligt vridhuvud (tillval)/ Motorspindel: Effekt: 25 kW (100 % utmatning), 40 kW (10 % utmatning)/ Hastighetsområde: 20–20 000 min–¹/ Verktygshållare: HSK-A 63/ Vridaxel: Rörelseområde: ±100°/ Delvis noggrannhet: ±10"/ Drivmoment: 280 Nm/ Kylvätska och spånmatning/ Standardkylsystem: Tankkapacitet: 200 l/ Pumpkapacitet: 80 l/min vid 1,5 bar/ Högtryckskylvätska (tillval) (70 bar): Flödeshastighet: 20 l/min (30 bar) till 11 l/min (70 bar)/ Spåntransportör (tillval): Skrapband med behållare (150 l)/ Mätteknik Renishaw mätprob (OMP 40): Automatisk arbetsstyckesmätning och maskinkompensering/ Rubinkula Ø 4 mm/ Nätanslutning och miljö/ Strömförsörjning: 400/230 V ±10 %, 50 Hz/ Tryckluft: min. 6 bar/ Omgivningstemperatur: 10–40 °C/ Tillvalsutrustning: Bakgrundsmagasin: 92 verktygspositioner/ Stångbearbetning: Svarvspindel för stänger upp till Ø 65 mm/ NC-slid för stångmatning (60 m/min)/ Automatisk fettsmörjning/ Automatisk matare för korta stänger (ILS-RBK-10012)/
