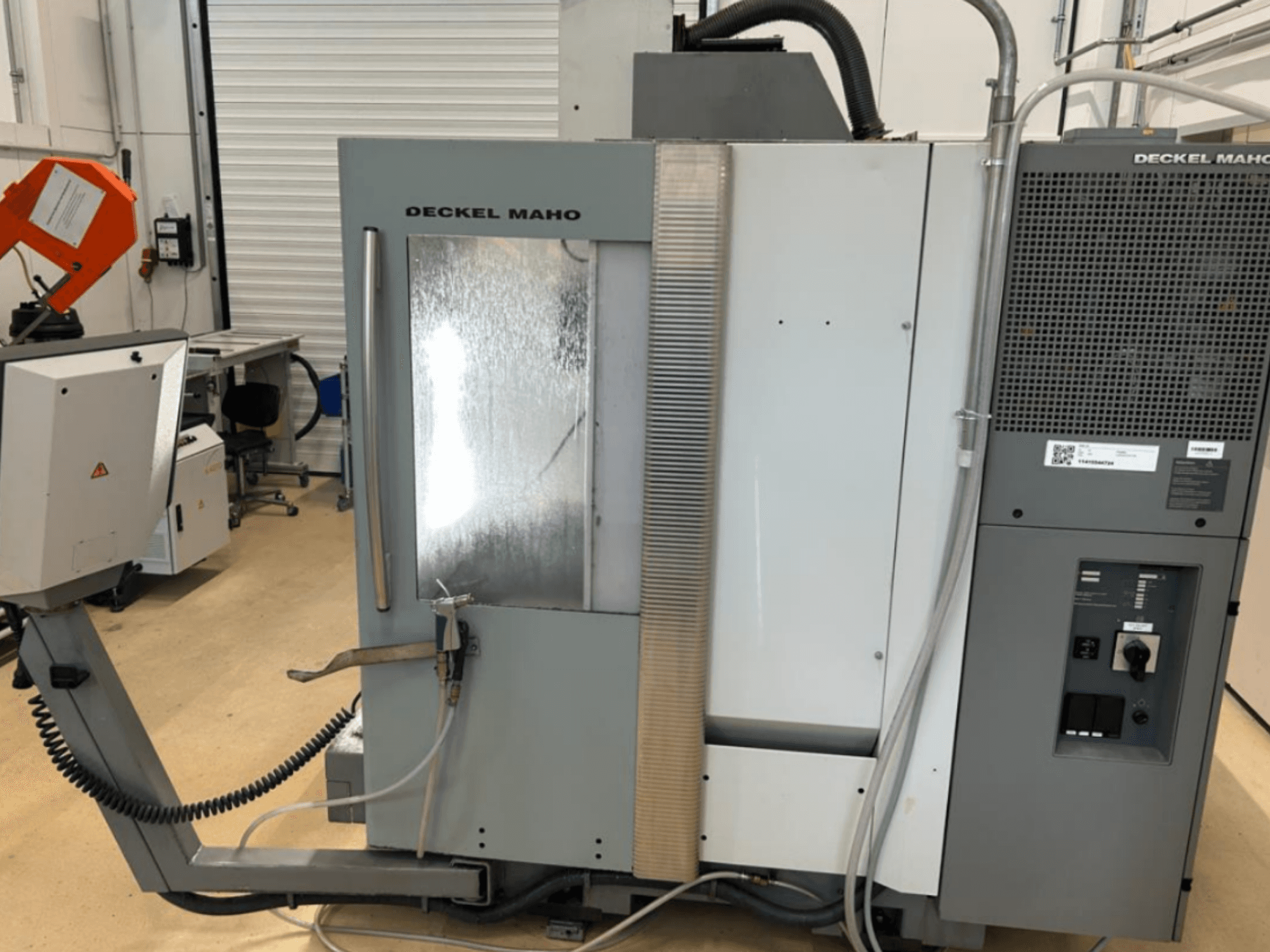

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Bordstyp: Digitalt vridbart roterande bord

- Bordets mått: Diameter 630 mm x 500 mm

- Max. bordsbelastning: 200 kg

- Vridningsområde: 115 grader (-5 / +110)

- Bordets egenskaper: Digitala drivsystem, hydraulisk fastspänning (endast i positioneringsläge), elektronisk vinkelvisning, planförflyttning

- Spindelhastighetsområde: 20–10 000 varv/min (steglöst reglerbar)

- Driv effekt (100 % / 40 % arbetscykel): 9 kW / 13 kW

- Vridmoment (40 % arbetscykel): 82 Nm

- Mätsystem: Direkt linjärt mätsystem X/Y/Z

- Ingångsupplösning X/Y/Z: 0,01 mm

- Positionstolerans X/Y/Z: 0,010 mm

- Snabbförflyttning X/Y/Z: 24 m/min

- Matningshastighet: 20 m/min

- Verktygsväxlare: Kedjemagasin med dubbel gripare

- Verktygsmagasinets kapacitet: 30 verktygsplatser SK40 (DIN 69871)

- Max. verktygsdiameter: D80 till D130 mm (hastighetsberoende)

- Max. verktygslängd: 290 mm

- Max. verktygsvikt: 6 kg

- Kylvätskeenhetens kapacitet: 80 l

- Elanslutning / effektbelastning: 17 kVA

- Max. ström (Jn max): 28 A

- Säkring / nätanslutningsskydd: 35 A

- Spänning: 400 V / 230 V / 24 V

- Frekvens: 50 Hz

- Ytmått (L x B x H): 4 860 mm x 4 350 mm x 2 424 mm

- Transportmått (L x B x H): 2 210 mm x 2 120 mm x 2 150 mm

- Transportvikt: 4,05 t (4 050 kg)

Tillhörande utrustning:

Höger hyttdörr, driftsläge 4, omkoppling kylvätska/blåsluft, sprutpistol, Heidenhain TS641 infraröd beröringsgivare, elektroniskt handhjul, extra V24 RS232-gränssnitt i/på skåp, MDE-gränssnitt (maskin på, maskin i drift, styckräknare), Ritning över oljetråg, tysk dokumentation, 3D-maskinmodell för kinematisk simulering (IGES-, STEP-format), stort antal SK40 (DIN 69871) verktygshållare ingår
