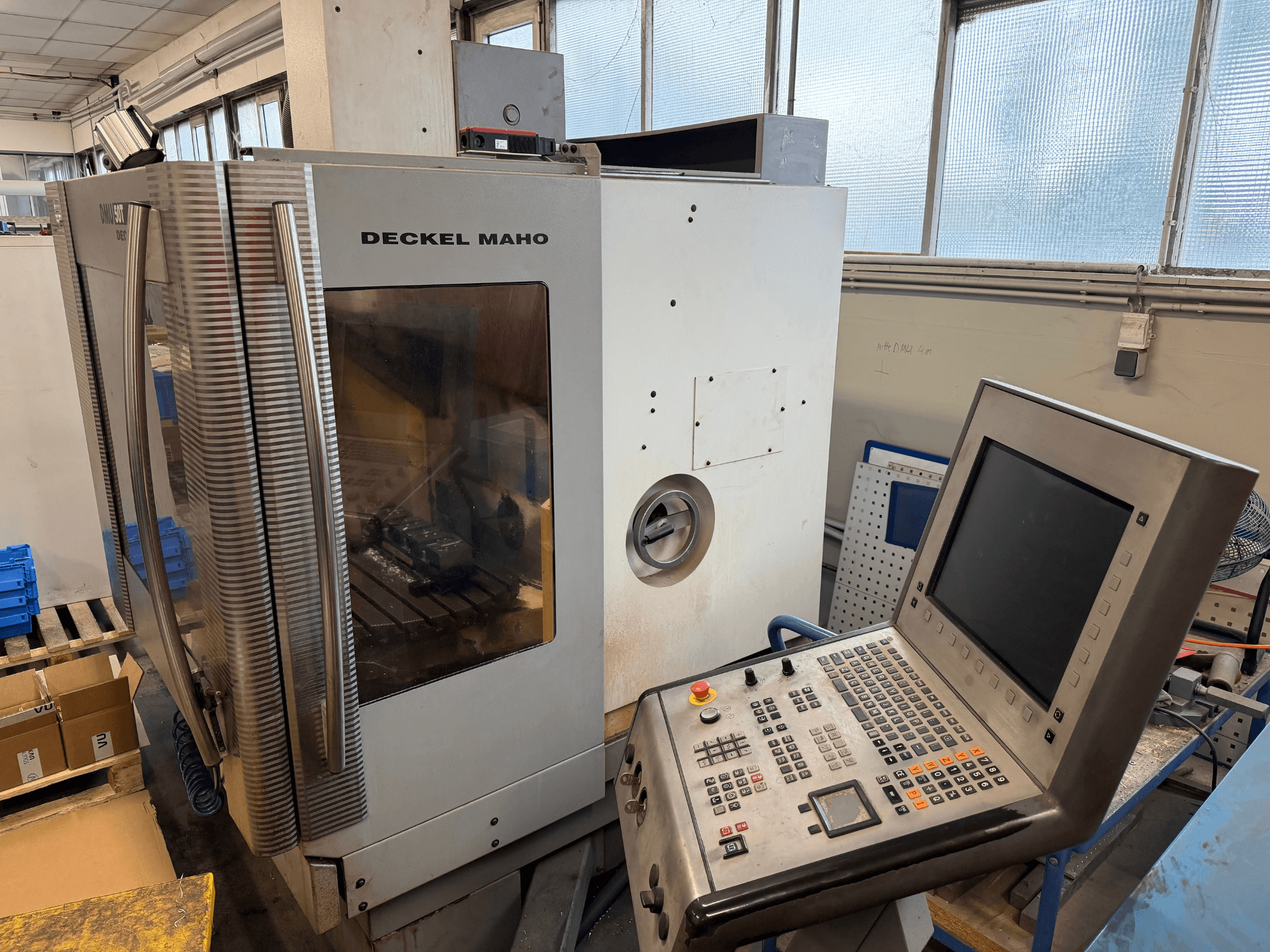

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Huvuddrivningens varvtalsområde: 20–9 000 varv/min (steglöst reglerbar)

- Huvuddrivningens effekt (100 % driftsbelastning): 9 kW

- Huvuddrivningens effekt (40 % kontinuerlig drift): 13 kW

- Verktygshållare: SK 40 DIN 69871

- Dragbult: DIN 69872 eller ISO 7388/2 typ A

- Verktygsväxlarens kapacitet: 16 fack

- Max. verktygsdiameter: 80 mm (130 mm med fria angränsande fack)

- Max. verktygslängd från spindelnäsan: 290 mm

- Max. verktygsvikt (automatisk växling): 6 kg

- Max. total verktygsvikt i magasinet: 80 kg

- Styv bordsspännyta: 700 x 500 mm

- Bordets svängningsområde (B-axel): +95° / -10°

- Bordets rotationsområde (C-axel): 360°

- Max. tillåten bordsbelastning: 200 kg

- Matningshastighet (X, Y, Z): Steglöst reglerbar upp till 10 000 mm/min

- Snabbförflyttning (X, Y, Z): 12 m/min

- Ingångsupplösning (X, Y, Z): 0,001 mm

- Positionstolerans (X, Y, Z): 0,010 mm

- Driftspänning: 400 V AC (+6 % / -10 %), 3N/PE, 50/60 Hz

- Effektförbrukning (100 % ED): 17 kVA

- Nominell ström (100 % ED): 28 A

- Rekommenderad nätsäkring: 35 A

- Tryck i tryckluftsnätet: 5,5–8,0 bar

- Tryckluftsförbrukning (utan blåsluft): 7 m³/h

- Tryckluftsförbrukning (med verktygsblåsluft): 20 m³/h

- Max. uppställningsvikt (maskin + arbetsstycke + verktyg + kylvätska): ca 3 400 kg

- Medföljande utrustning: Elektroniskt handhjul HR 410 (tillval), centralt smörjsystem, kylvätskeenhet, verktygslistehållare på skåpväggen
