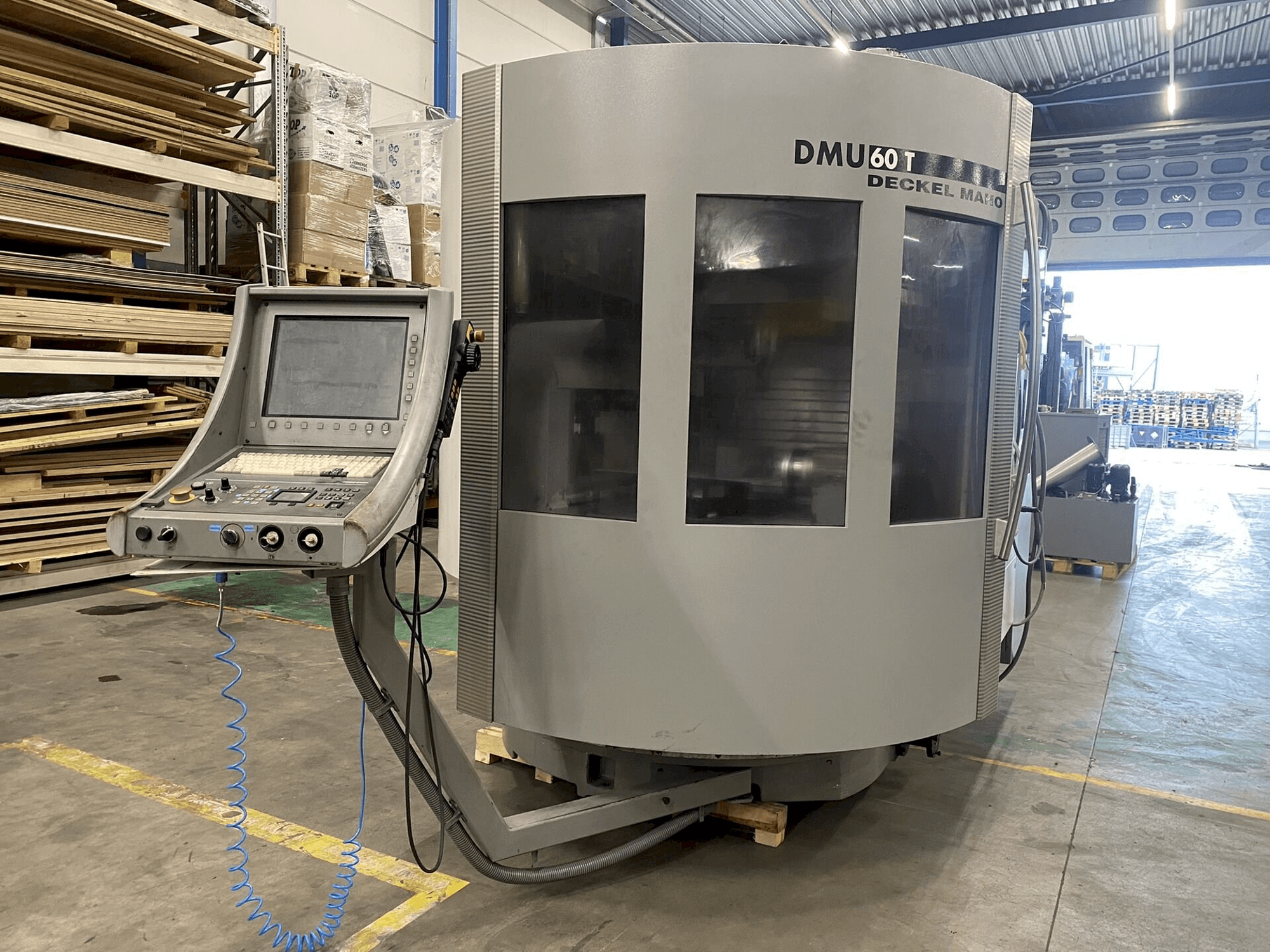

DECKEL MAHO - DMU 60TGR-MIL-DEC-2001-00001

Ytterligare utrustning

• Tillbehör inkluderar 30 SK40 verktygshållare (huvudsakligen Haimer och Weldon, med 5 ER32, en 80 mm planfräs och andra, se bilder för referens)
• Magnetiskt skruvstyckesbord 350x350mm. Två helt nya skruvstycken, FREUTEK ATT0009
• Öppning för skruvstycke: 80 mm, Käfthöjd: 46 mm, Maximal öppning: 220 mm och FREUTEK ATT0010 Öppning för skruvstycke: 150 mm Käfthöjd: 46 mm, Maximal öppning: 220 mm.

Maskinfördelar

Kvalitativa maskinfördelar

• Max. Verktygsdiameter: 160 mm
• Max. Verktygslängd: 315 mm
• Max. Verktygets vikt: 8 kg
• Max. Vikt i tidningen: 100 kg

Tekniska maskinfördelar

• 4:e axel: hofmann rwnc-160 5:e axel: roterande vridbart spindelhuvud 115 grader
• Kylaggregat: schimpke dk25-v/s0
• Max. Arbetsstyckets vikt 400 kg
• Bordsyta lxb 1000x600 mm
• Taper sk40
• Verktygsväxlarpositioner 20
• Matningsområde 20-10000 mm/min snabb rörelse 20 m/min
• Totalt effektbehov 28 kw / 49kva

Extra information

Max. verktygsdiameter: 160 mm Max. verktygslängd: 315 mm Max. verktygsvikt: 8 kg Max. vikt i magazin: 100 kg 4:e axel: HOFMANN RWNC-160 5:e axel: Roterande vridbart spindelhuvud 115 grader Kylaggregat: SCHIMPKE DK25-V/S0 Z- 560 mm X- 630 mm Y-560 mm max. arbetsstyckesvikt 400 kg Styr Heidenhain TNC 430 Bordsyta lxb 1000x600 mm Kona SK40 Verktygsväxlarpositioner 20 Varvtalsområde 18000 rpm Matningsområde 20-10000 mm/min Snabb rörelse 20 m/min Totalt effektbehov ca 498 kVA /vikt. 6700 kg Mått (lxbxh) ca. 3500x2200x2300 mm Den har en 4:e axel roterande och en positionell 5:e axel Kylenhet Tillbehör inkluderar 30 SK40 verktygshållare (huvudsakligen Haimer och Weldon, med 5 ER32, en 80 mm planfräs och andra, se bilder för referens) Magnetisk skruvstädbord 350x. Två helt nya skruvstycken, FREUTEK ATT0009 Skruvkäköppning: 80 mm, Käfthöjd: 46 mm, Maximal öppning: 220 mm och FREUTEK ATT0010 Skruvkäköppning: 150 mm Käfthöjd: 46 mm, Maximal öppning: 220 mm.
