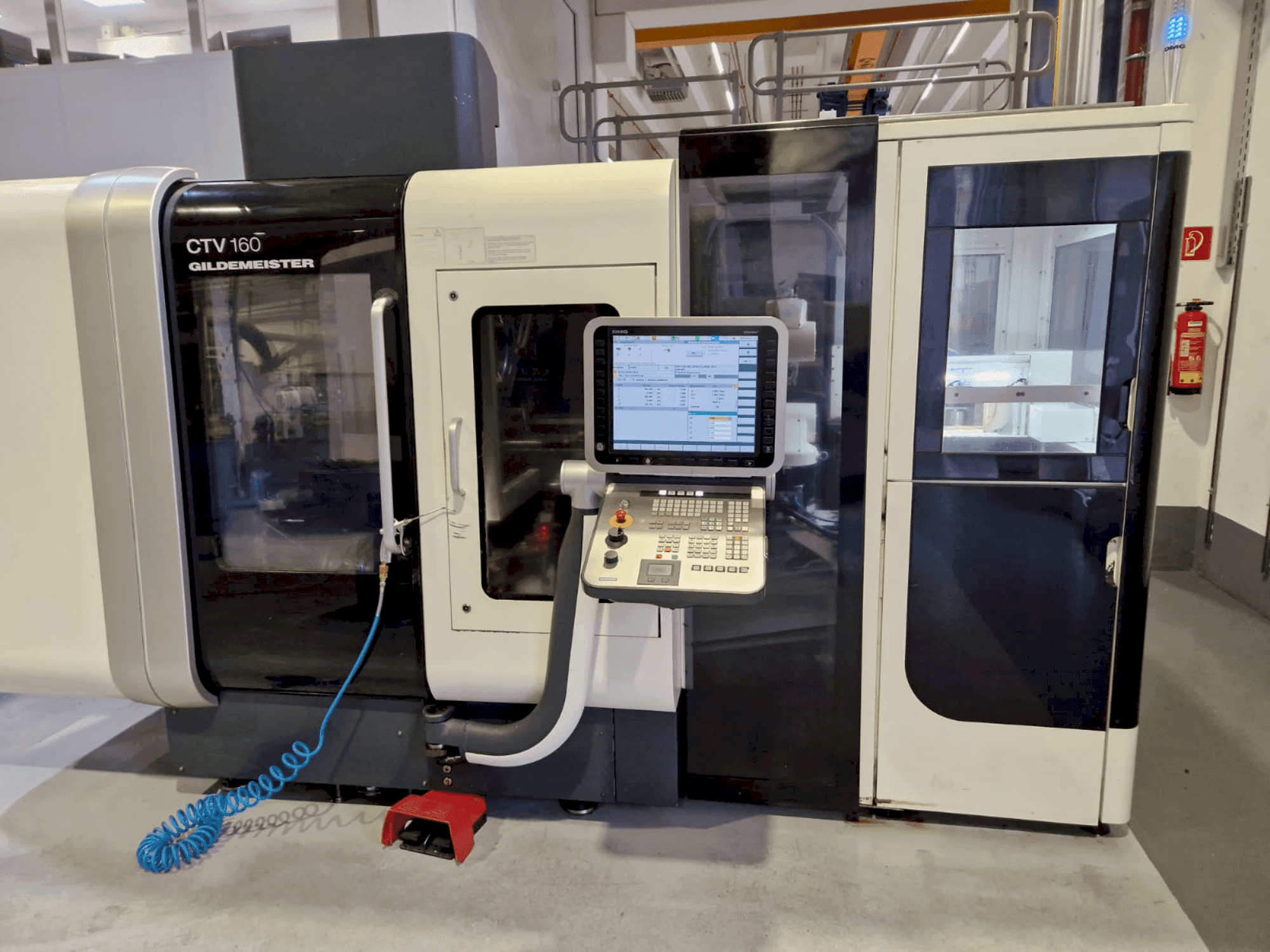

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Ytterligare utrustning

• Maskin med ett arbetsområde och ytterligare delar förvaring inkl. robot
• Verktygstorn med 12 stationer, skaftdiameter Ø30mm, DIN 69880, alla lägen drivna
• Hel spänncylinder SMW SIN-S-85-LPS-X
• 3-käftad kilstång powerchuck med snabbväxlingssystem, ROTA THW PLUS 165-43 från Schunk
• ARTIS verktygsbrottsövervakningssystem, typ CTM
• Kylvätskesystem med bandfiltersystem 40µm, leveransvolym 20 / 40 l/min, vid 8 / 20 bar respektive, volym kylvätsketank ca. 600 liter
• Spåntransportör med gångjärnskonstruktion med integrerad kylande smörjmedelstankkapacitet ca. 120 liter, spånutloppshöjd 1100mm
• Integrerad oljedimma utsug 400m³/h
• 15-faldigt pallcirkulationssystem för max. arbetsstyckesmått Ø115x60mm, inkl. KUKA KR5 sexx R850 robot med 3-fingrar centrerad gripare för max. 5,3 kg och en vändstation för gripdon
• Kamerasystem för deligenkänning

Maskinfördelar

Kvalitativa maskinfördelar

• Vridmoment vid 100 % ed: 135 nm (huvuddrift), 13 nm (verktygshållare)
• Vridmoment vid 40 % ed: 176 nm (huvuddrift), 18 nm (verktygshållare)
• Spindelhuvud din 6353 storlek 140h5
• Max. Manöverkraft fv vid 70 bar: 34 kn

Tekniska maskinfördelar

• Vridmoment: 135 nm (100 % ed), 176 nm (40 % ed)
• Max. Arbetsstyckets diameter: Ø115 mm / max. Arbetsstyckets längd: 60 mm
• Högpresterande huvuddrivenhet och verktygshållare
• Snabbt käftbytessystem för 3-käfts kraftchuck
• Integrerade kyl- och spånhanteringssystem
• Artis övervakningssystem för verktygsbrott
