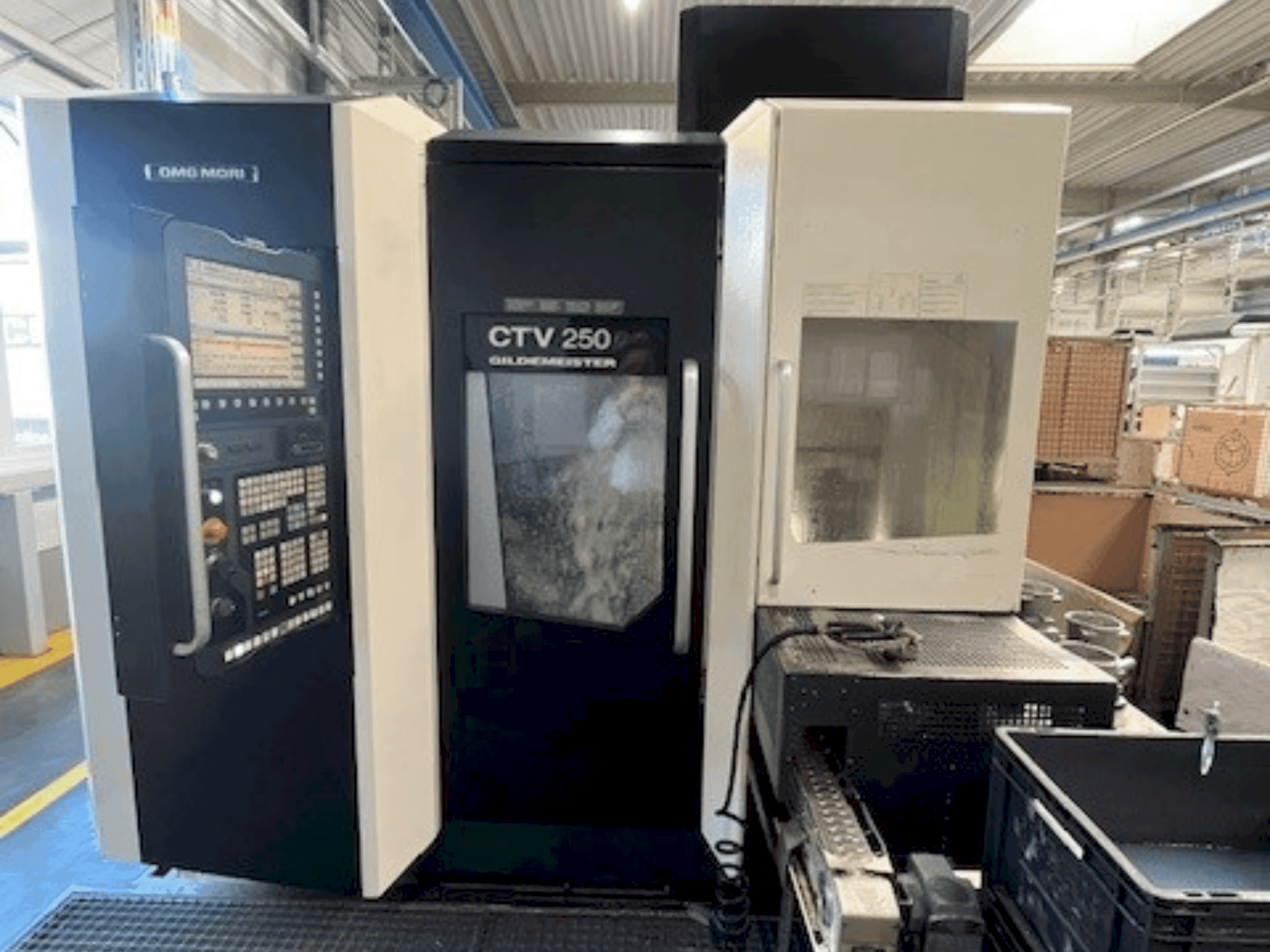

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Ytterligare utrustning

• shopturn-alternativ

Maskinfördelar

Tekniska maskinfördelar

• Tillgänglig från 01/07/2025

• Vikt: 6000 kg

• 40 kVA

• 58 A I max

• 63 A

• 400 V

• 50 Hz

• Styrsystem: Siemens Sinumerik 840D Slimline

• Huvuddrivning: AC-huvuddrivning 25 / 32 kW

• Arbetscykel: 100% / 40% ED

• Spindelhastighet: 5000 rpm

• Vridmoment: 280 / 360 Nm

• Ihålig fastspänningscylinder

• 12-positioners revolver med verktygshållare

• Revolverns diameter: 340 mm

• Gångjärnsförsedd bandtransportör för spånor

• 4-färgad statuslampa

• Luftblåsning genom huvudspindeln

• C-axel med drivet verktygssystem för revolver UDI 40

• Drivning för alla verktygsstationer

• Y-axelns rörelse +90 / -65 mm

• Linjärt styrsystem

• Spindel med kulskruv

• AC-servomotor med integrerad absolutgivare

• Glasskala på styrskenorna

• Snabb travershastighet: 30 m/min

• Kylvätskesystem 8 / 20 bar

• Kapacitet för kylvätsketank: 600 liter

• Flödeshastighet för kylvätskepump: 8 bar / 20 l/min

• Flöde för högtryckspump: 20 bar / 40 l/min

• Kylvätsketillförsel via revolverskiva till alla revolverstationer

• Bandfiltersystem med filtreringsgrad: 40 µm

• Övervakning av kylvätskenivån

• Integrerad utsugning av arbetsområdet max. 400 m³/h

• Sond för arbetsstycke Renishaw LP2DD

• Sond installerad vid på- och avlastningsstation

• Stylus med pneumatiskt manövrerad klaff och elektrisk styrning

• Mätnoggrannhet: 10 µm

• Funktionsplatta för extra verktyg

• Temperaturreglering av maskinskåp max. 40°C

• Kylaggregat för elskåp upp till 40°C

• Kylare för hydraulolja

• Stöd för fjärrdiagnos via internet

• Spolning av arbetsområdet med 3 spolskruvanslutningar

• Två separat omkopplingsbara ventiler med 8 bar tryck

• Utmatningstransportör för arbetsstycke för detaljtransportsystem SRA 160

• Arbetsstyckets diameter: 100 mm

• Kontinuerligt transportsystem för arbetsstycken SRA 160 i släpkedjeutförande

• Lagringskapacitet: 30 arbetsstycken diameter 30-70 mm max 7 kg

• Förvaringskapacitet: 18 arbetsstycken med diameter 30-100 mm max 15 kg

• Maximal höjd på arbetsstycket: 160 mm

• Maximal totalvikt för arbetsstycket: 320 kg inklusive pallar

• Lasthöjd ca 800 mm

• Kedjetransportband med transportprismor

• Dragkedjans rörelse styrs av NC-axel

• Uppsättning av dragramar

• Arbetsstyckets diameter minst 30 mm max 160 mm

• Ljusbarriär för transportsystem för arbetsstycken Pick-up-station

• Nedhållningsanordning för lastning av pallar SRA 160

• Robotgränssnitt Profinet

• Elektriskt gränssnitt för 6-axlig robot via Profinet

• Kraftchuck för centrering och fastspänning av chucken

• Mellanlagringsbricka stödd på funktionsplatta

• Luftblåsning för rengöring av arbetsstyckets inre område

• Mätprob med luftblåsning med två munstycken fram och bak

• Justering av spänntryck med motorstyrda ventiler

• Spänntrycket programmerbart via NC-program

• Förlängning av spånutmatningsrännan på spåntransportören med 300 mm

• Paket för bearbetning av aluminium

• Modifierad slurrypump på spåntransportör

• Tvingad indexering av bandfilter

• Större spånbehållare

• Förlängning av plug-in-skärmar från spåntransportör

• 3D-datamodell av maskinens arbetsområde i STEP- och IGES-format

• Leverans av 3D-modell på CD

• PLC / SPS-källkod inklusive hårdvarukonfiguration av Siemens-styrning på engelska

• Ritning för oljetråg för standard basmaskin

• Spindeltimmar 18.071

Extra information

Maskinen är fortfarande under ström
