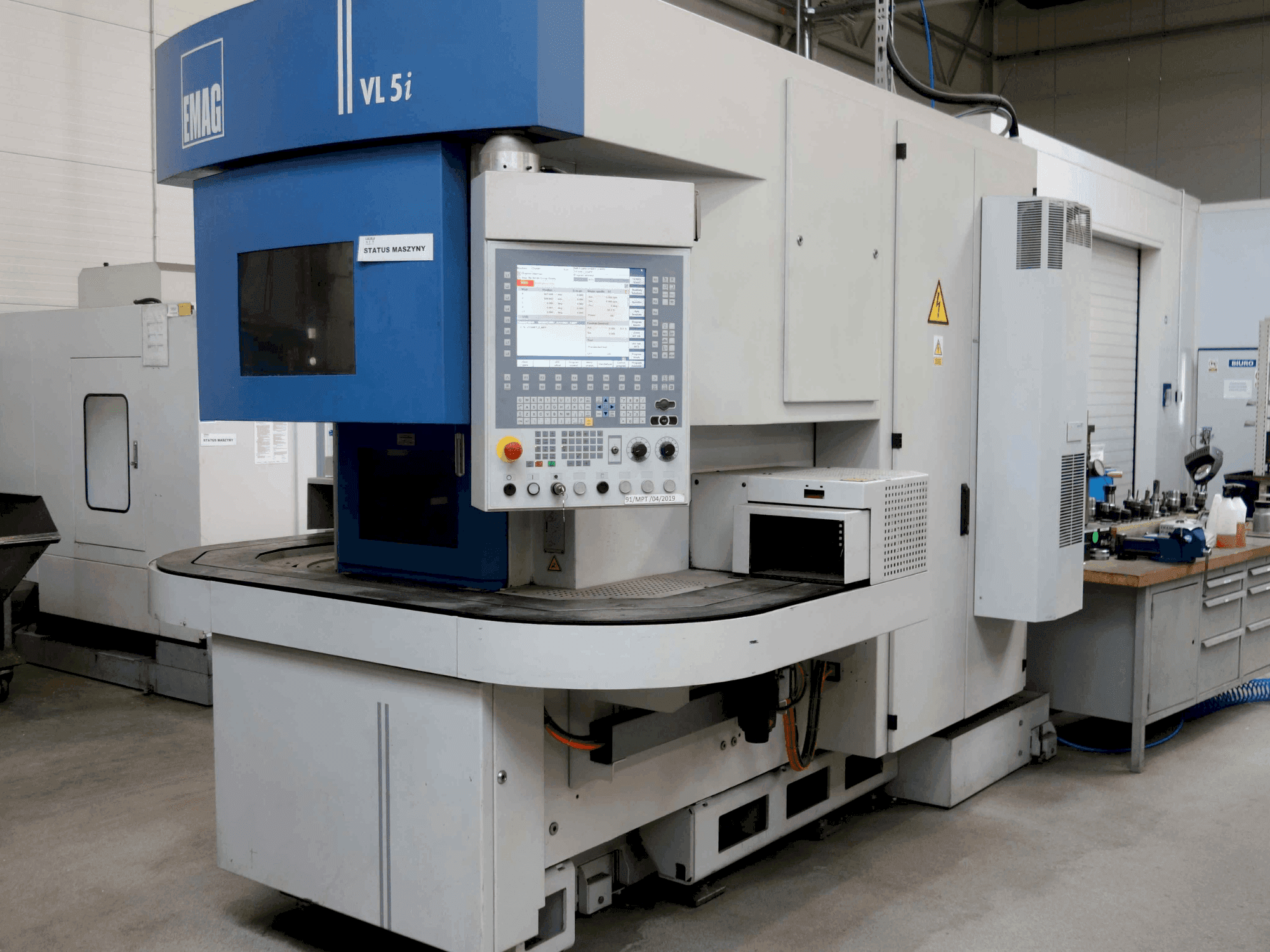

Denna vertikala svarv EMAG VL5 i DSL tillverkades år 2014. Den är utrustad med en kraftfull huvudspindeldrivning på 18 kW och ett varvtalsområde på 0–4 500 varv/min. Den är utrustad med ett Siemens SINUMERIK 840Dsl-styrsystem och en robust EMAG-flänsvändhuvud med 12 positioner, vilket garanterar precis och effektiv drift. Den är idealisk för bearbetning av arbetsstycken på upp till 6 kg tack vare sin specialanpassade hydrauliska chuck. Kontakta oss gärna för mer information om denna vertikala svarv.
Översikt
- märke: EMAG
- år: 2014
- MODELL: EMAG VL5 i DSL
- tillämpningstyp: Svarvning
- Plats: Polen
- maskintyp: Vertikal svarv
- styrenhetens märke: SIEMENS
Teknisk information - EMAG EMAG VL5 i DSL
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: SINUMERIK 840Dsl
Mått
- Maskindjup: 3900 mm
- Maskinhöjd: 3200 mm
- Maskinlängd: 3120 mm
- Maskinvikt: 7500 kg
Rörelse
- Antal axlar: 2
- X-axelns rörelse: 745 mm
- Z-axelns rörelse: 300 mm
Teknisk specifikation
- Drivna verktyg: Ja
- Max. arbetsstyckets diameter: 220 mm
- Max. arbetsstyckets höjd: 175 mm
- Spindeleffekt: 18 kW
- Spindelhastighet: 4500 RPM
- Kylning genom spindel: Ja
Ytterligare information
- Max. chuckdiameter: 250 mm
- Max. svängdiameter: 270 mm
- Stängd standardkapacitet för automatisering: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Max. tillåten total automatiseringslast: 175 kg
- Kedjelängd: 224 tum
- Antal kedjelänkar: 224
- Kedjeavstånd: 1 tum (25,4 mm)
- Lastningstid: 2–4 s
- Spindelfläns (DIN 55026): Storlek 6
- Diameter på främre spindellager: 110 mm
- Effekt för huvuddrivningens asynkronmotor (100/40 % ED): 18 / 27 kW
- Vridmoment för huvuddrivningen (100/40 % ED): 200 / 300 Nm
- Hörnhastighet: 850 varv/min
- Snabbförflyttningshastighet X: 60 m/min
- Snabbförflyttningshastighet Z: 30 m/min
- Matningskraft X och Z: 10 kN
- Kulskruvdiameter X / Z: 40 mm
- Verktygshållare: 12-positionsrevolver, cylindriskt verktygsfäste enligt DIN 69880 (VDI 40)
- Verktygsskaftets diameter: 40 mm
- Max. verktygslängd inkl. hållare: 190 mm
- Max. verktygets interferenscirkel: 760 mm
- Max. varvtal för drivna verktyg: 6000 rpm
- Hörnhastighet för drivna verktyg: 3000 rpm
- Drivna verktygs max. effekt: 8,5 kW
- Drivna verktygs max. vridmoment (10/40/100 % ED): 40 / 24 / 15 Nm
- Strömförsörjning / strömtyp: 3 ~
- Frekvens: 50 Hz
- Driftspänning: 400 V
- Styrspänning, allmän (likström): 24 V
- Styrspänning för ventiler / växelström: 24 V (likström) / 230 V (växelström)
- Belysningsanslutning: 24 V
- Anslutningseffekt: 36 kW
- Märkström: 64 A
- Matningssäkring: 80 A
- Elektrisk utförandestandard: VDE 0113
- Längd inkl. spåntransportör: 4185 mm
Tilläggsutrustning, ingår ej
Kylvätsketankens volym: 360 liter
Maskinens fördelar
Tekniska fördelar
Hög bearbetningsnoggrannhet, snabba matningshastigheter, hög maximal hastighet för drivna verktyg
Maskin för enskiftsdrift
Maximal rumstemperatur: upp till 30 °C
Maximal luftfuktighet: 50 %
Ljudtrycksnivå: 78 dB(A)
Ytterligare information
Maskinen är fortfarande strömförsedd
