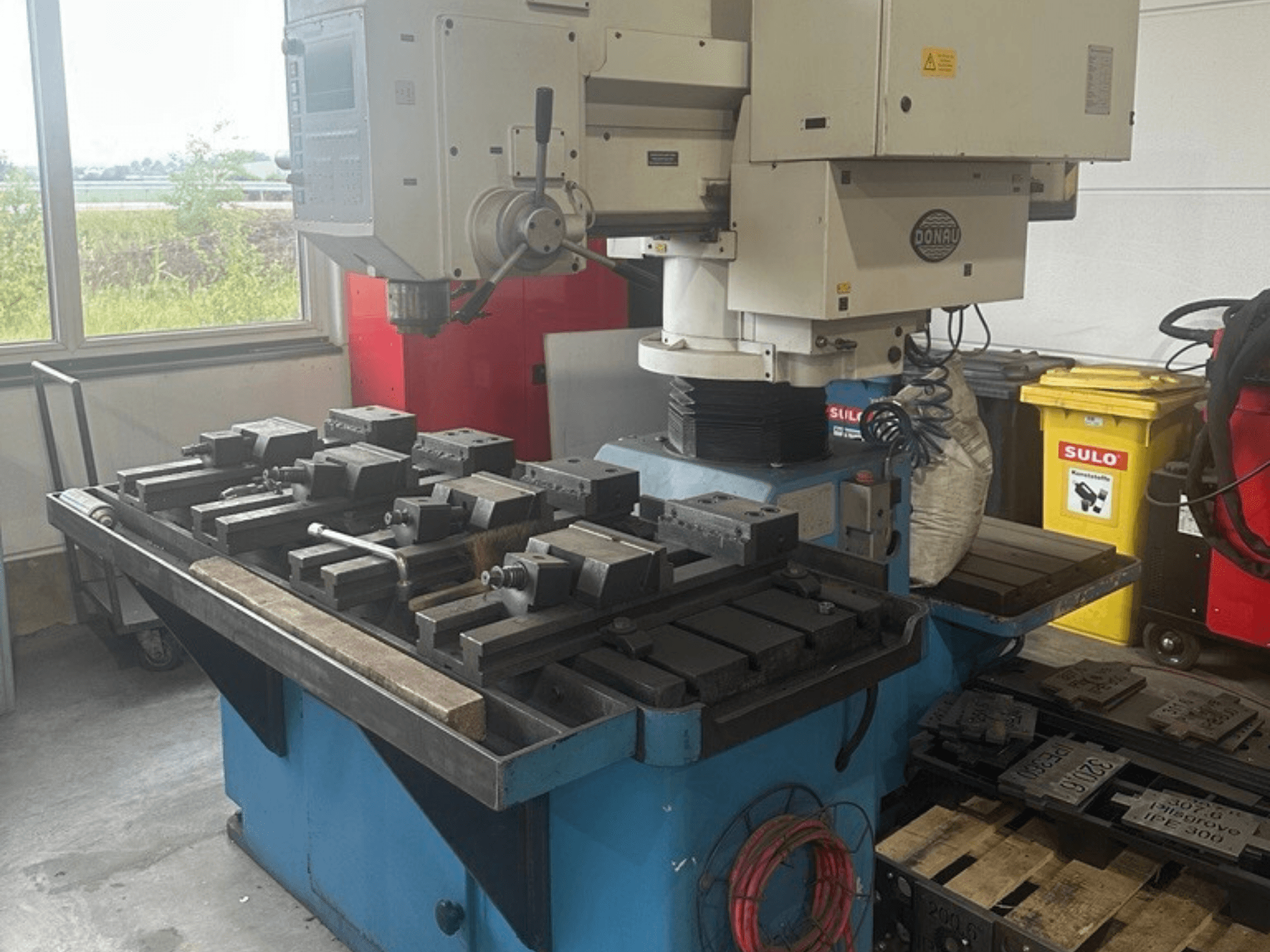

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Borrkapacitet i massivt stål (St 60): 40 mm diameter

- Borrkapacitet i gjutjärn (GG 22): 50 mm diameter

- Gängningskapacitet (stål St 60): M 36

- Gängningskapacitet (gjutjärn GG 22): M 45

- Verktygskon: SK 40 (DIN 69871, form A)

- Spindelhastighetsområde: 15 – 2 800 varv/min (steglöst reglerbar)

- Spindelmotor (växelström, frekvensstyrd): 5,5 kW

- Spindelmoment: max. 250 Nm (konstant från 15 till 200 varv/min)

- Växellåda: 2-stegs automatisk växling (i_max 1:7)

- Spindelmata (Z-axel): 5 – 2 000 mm/min (steglöst reglerbar)

- Spindelns rörelseområde/slaglängd (Z-axel): 200 mm

- Spindelmatningskraft/tryck: 12 000 N

- Pelarhöjd / nav (W-axel): 410 mm

- Pelardiameter: 195 mm

- Radialarmslag: 750 mm

- Borrradie: min. 540 mm / max. 1 290 mm

- Standardmått på arbetsbord: 600 x 1 200 mm (med 4 T-spår 18 mm, delning 125 mm)

- Bordshöjd: 900 mm

- Avstånd mellan spindelns spets och bordet: 95 – 705 mm

- Avstånd från spindelns spets till golv: 995 – 1 605 mm

- Maximala arbetsstyckemått: L 2 950 mm x B 1 050 mm x H 1 350 mm

- Snabbförflyttning (X-/Y-axeln): 7,5 m/min

- Snabbförflyttning (Z-axel): 5,0 m/min

- Snabbförflyttning (W-axel): 3,0 m/min

- Positioneringsnoggrannhet (X, Y): ± 0,075 mm

- Repeterbarhet (X, Y): ± 0,030 mm

- Positioneringsnoggrannhet (Z, W): ± 0,05 mm

- Repeterbarhet (Z, W): ± 0,03 mm

- Styrsystem: 32-bitars CPU-styrning (4 axlar: X, Y, Z, W)

- Skärm: 9-tums elektroluminescentdisplay (EL, upplyst)

- Programminne: 2 000 NC-block

- Gränssnitt: V.24 / RS-232-C

- Driftspänning: 400 V / 50 Hz

- Styrspänning: 24 V DC

- Ansluten belastning: 13,0 kVA

- Maskinvikt: ca 2 610 kg (med bord 600 x 1 200 mm)
