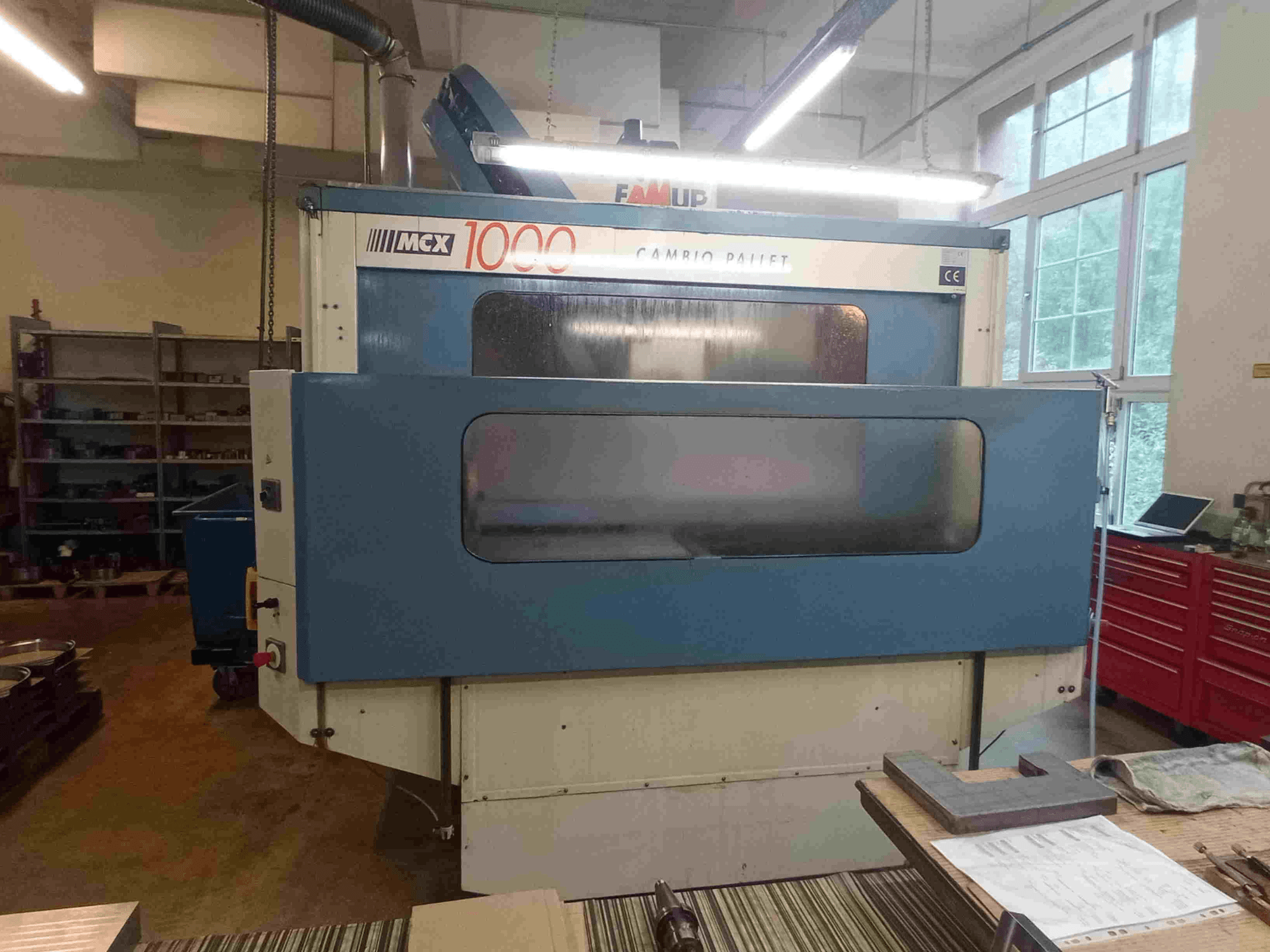

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Maskinstatus/användningshistorik: Har varit i drift i ca 5 år i tvåskiftsdrift, resten av tiden i enskiftsdrift; timräknare saknas

- Styrenhet: Siemens Sinumerik 810M GA3

- Längsförflyttning (X-axeln): 1 100 mm (med pallväxlare)

- Tvärgående förflyttning (Y-axel): 480 mm

- Vertikal förflyttning (Z-axel): 470 mm

- Palettbordets användbara yta: 1 000 x 450 mm (2 pallar)

- T-spår (palett): 5 x 14 x 80 mm

- Bordets bärförmåga: 600 kg

- Palettbytestid: 9 sek

- Spindelhastighet: 50–8 000 varv/min (tillval: höghastighetsspindel)

- Spindelkon: SK 40 / ISO 40 (DIN 69871)

- Spindelmotoreffekt: 11,25 kW (30 min) / 9 kW (S1 kontinuerlig drift)

- Arbetsmatningshastighet (X, Y, Z): 10 000 mm/min

- Snabbförflyttning (X, Y, Z): 24 000 mm/min

- Verktygsmagasinets kapacitet: 30 positioner (kedjemagasin)

- Maximal verktygsdiameter: 110 mm

- Maximal verktygslängd: 280 mm

- Maximal verktygsvikt: 6 kg

- Verktygsbytestid: 3 sek (5 sek från spån till spån)

- Total installerad effekt: 18 kW

- Maskinens totala mått (L x B x H): 3 500 x 3 150 x 3 000 mm

- Tilläggsutrustning och tillbehör:

- CNC-roterbord med fjärde axeln (250 mm diameter) med pneumatisk bakdocka

- Bärbar elektronisk styrstång/handhjul

- Ersättningsbälgar för Z-axeln

- Olika kuggremmar för maskinen och den fjärde axeln

- Spännhylshållare för kedjemagasin

- Styv gängning (gängning utan längdkompensationschuck)

- Stänkskyddskabin med halogenarbetsbelysning

- Kylsystem med integrerade spolningsmunstycken för optimalt spånflöde

- Spånfack / spåntråg

- Automatiskt centralt smörjsystem

- Kylning av elskåp / värmeväxlare
