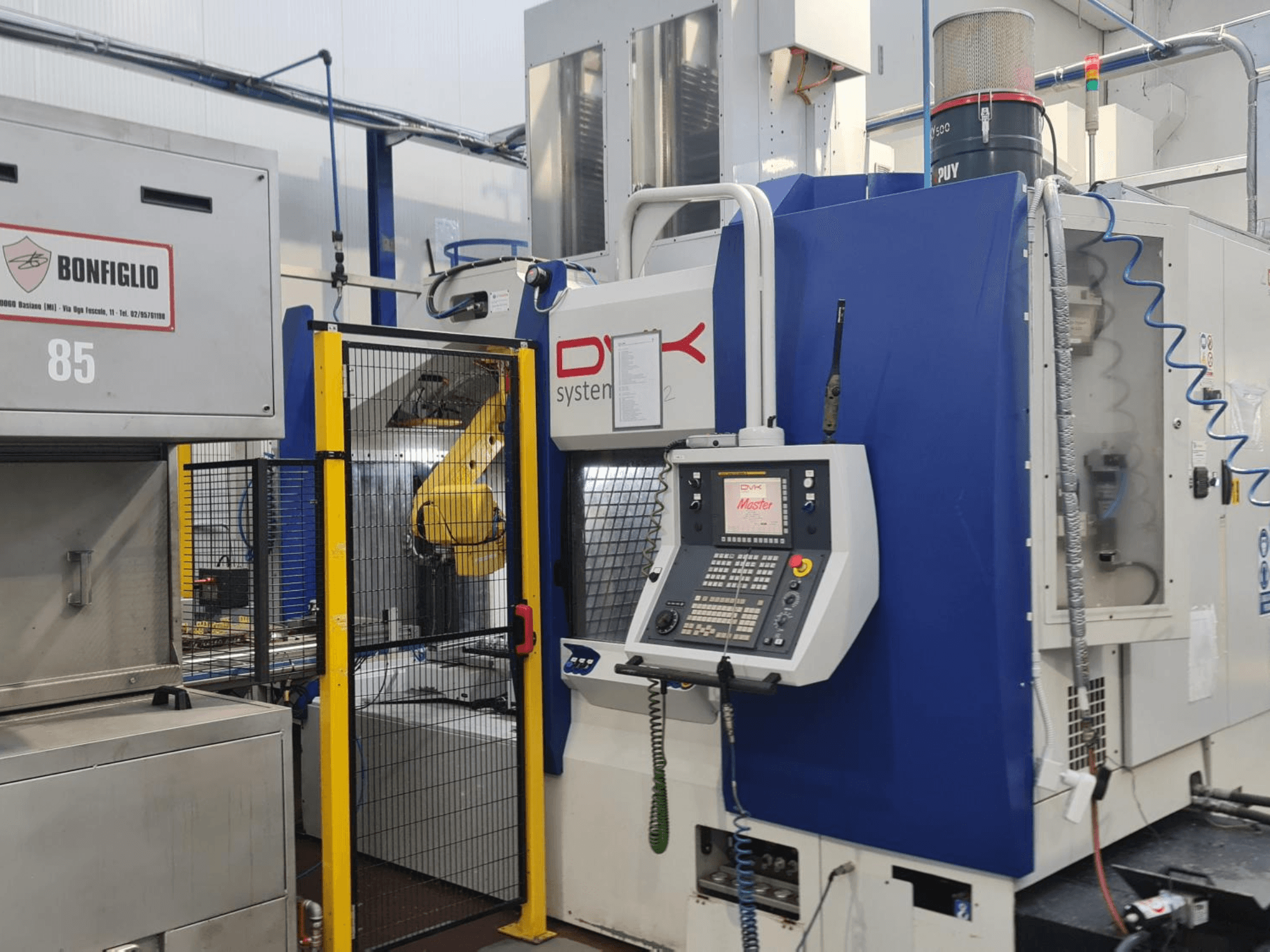

DVK System Master – horisontellt bearbetningscenter, framifrån sett, med kontrollpanel, säkerhetsgrind och robotarm.
DVK System Master – horisontellt bearbetningscenter, framifrån sett, med kontrollpanel, säkerhetsgrind och robotarm.

DVK - System Master IT-MIL-OTH-2020-00001

2 609 546 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 5-axliga DVK System Master 1 RE tillverkades år 2020. Den har ett robust arbetsområde med en rörelseväg på 250 mm längs X-axeln, 350 mm längs Y-axeln och 300 mm längs Z-axeln. Maskinen är utrustad med en kraftfull 25 kW-spindel och en automatisk verktygsväxlare med kapacitet för 32 verktyg. Om du är ute efter högkvalitativa bearbetningsmöjligheter bör du överväga det horisontella bearbetningscentret DVK System Master 1 RE som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: DVK
  • år: 2020
  • MODELL: System Master
  • tillämpningstyp: Fräsning
  • Plats: Italien
  • maskintyp: Horisontellt bearbetningscenter
  • styrenhetens märke: FANUC

Teknisk information - DVK System Master

Styrenhet

  • Styrmärke: FANUC

Mått

  • Maskinvikt: 10000 kg

Rörelse

  • Antal axlar: 5
  • X-axelns rörelse: 250 mm
  • Y-axelns rörelse: 350 mm
  • Z-axelns rörelse: 300 mm

Teknisk specifikation

  • Spindeleffekt: 25 kW
  • Spindelhastighet: 14000 RPM
  • Antal verktygsplatser: 32

Ytterligare information

  • CNC-styrning: FANUC CNC med 10,4-tums färgskärm, PLC, Ethernet-anslutning, specialanpassad maskinprogramvara

  • CE-certifierad

  • Arbetsområde:

    • Axlar för birotationsspännskruv: A-axeln 360° kontinuerlig, B-axeln 360° kontinuerlig

  • Spindel:

    • Typ: OMLAT-elektrospindel

    • Vridmoment: 80 Nm

    • Verktygsgränssnitt: HSK-A63

  • Verktygsmagasin/ATC:

    • Automatisk verktygsväxlare

    • Maximal verktygsdiameter: 70 mm (150 mm om intilliggande fack är lediga)

    • Slumpmässigt verktygsval

  • Spännsystem:

    • Självcentrerande, dubbelroterande hydrauliskt skruvstäd

    • Käftslag: 50 mm

    • Klämkraft: 5 000–30 000 N

  • Kylning, smörjning och service:

    • Vätskekyld spindel

    • Centraliserad automatisk fettsmörjning

    • Pneumatiksystem

    • Hydraulsystem

    • Luft-vatten-värmeväxlare

    • Maskinens trycksättningssystem

  • Maskinuppgifter:

    • Installerad effekt: 55 kW

    • Matningsspänning: 400 V / 50 Hz

Tilläggsutrustning

  • Robotautomatisering:

    • FANUC M20iA/20M antropomorf robot, 6 axlar, 20 kg nyttolast

    • Schunk PGN125 tvåkäftsgripare

  • Pallssystem:

    • Två vertikala pallmagasin

    • Pallstorlek: 480 × 300 mm

    • 54 pallplatser per magasin (standard)

  • Spån/kylvätska och avsugning:

    • Internt kylvätskesystem genom spindeln

    • 60 µm patronfilter

    • MAHLE självrengörande 60 µm-filter

    • Regnliknande tvättsystem för arbetsområdet

    • Spåntransportör med dragkedja och rotofilter

    • Kylvätskekylare

    • Oljedimavsugningssystem

  • Mätning, övervakning och noggrannhet:

    • Marposs 3D-radiosond

    • Laserbaserad verktygsinställare

    • Termisk kompensation på X-, Y- och Z-axlarna

    • Optiska skalor på X-, Y- och Z-axlarna

    • Övervakning av verktygets livslängd

    • Utökat arbetskoordinatsystem (48 ytterligare förskjutningar)

    • Bildbehandlingssystem med 2 kameror

  • Förbättrad fastspänning:

    • Tryckstyrd hydraulisk fastspänning

  • Medföljande tillbehör:

    • Bonfiglio MROTOS 8555 4 E LRSA industriell deltvätt, robotintegrerad

    • Automator ADP5090 punktmärkningssystem med AC500-styrenhet, integrerad med robot:

      • Märkningsområde: 50 × 90 mm

      • Pneumatiskt märkningshuvud

      • Anslutningsmöjligheter: Ethernet / USB / RS232 / RS485

      • AC500-styrenhet med pekskärm

      • Märkningshastighet upp till 10 tecken/sekund

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
