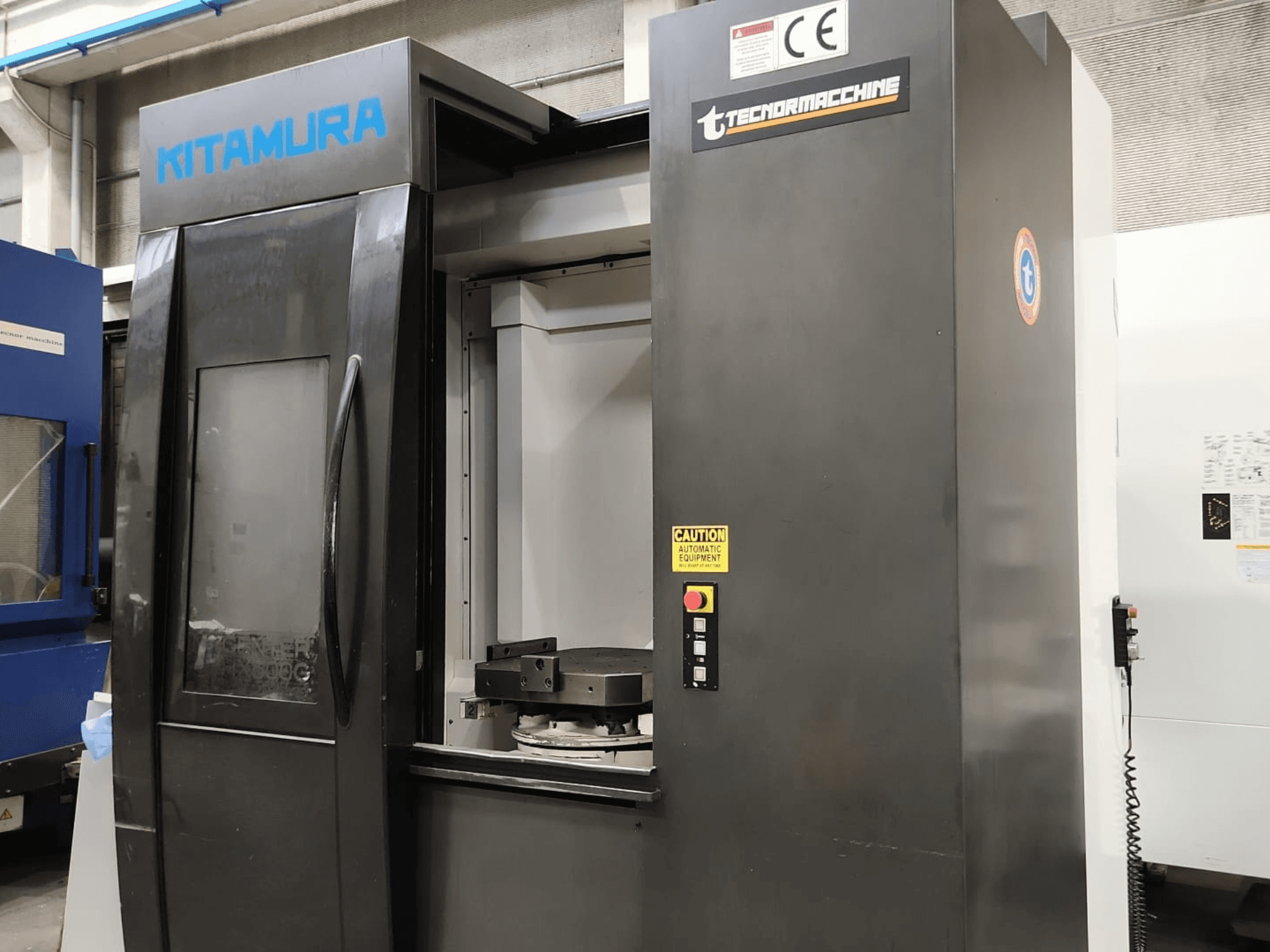

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC-styrenhet: Arumatik-Mi

• Pallstorlek: 500 x 500 mm (19,7" x 19,7")

• Antal pallar: 2

• Pallbytestid: 8,8 s

• Max. arbetsstyckets diameter: Ø 800 mm (Ø 31,5")

• Max. arbetsstyckets höjd: 1 100 mm (43,3")

• B-axelns rörelseområde: 0–360° (fullständig 4:e axel, DD-motordriven)

• B-axelns snabbmatning: 43 200 grader/min (120 rpm)

• Avstånd mellan bordsytan och spindelns centrum: 50–850 mm (2,0"–33,5")

• Avstånd från bordets centrum till spindelns spets: 140–1 070 mm (5,5"–42,1")

• Drivmetod: Kugghjulsdrift, 4-stegs

• Max. spindelmoment: 266,4 N·m (196,5 ft-lbs)

• Spindelmotor: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / kontinuerlig drift)

• Snabbmatningshastighet (X/Y/Z): 60 m/min (2 362 ipm)

• Skärmatningshastighet (X/Y/Z): 60 m/min (2 362 ipm)

• Verktygsmagasinkapacitet: 50 verktyg (fast behållare, slumpmässig dubbelriktad)

• Verktygshållartyp: CT(BT) 40 / HSK-A63 som tillval

• Max. verktygsdiameter: Ø 95 mm (3,7") / Ø 170 mm (6,7") när intilliggande fack är tomt

• Max. verktygslängd: 600 mm (23,6")

• Byte från verktyg till verktyg: 1,3 s

• Byte av spån till spån: minst 3,8 s

• Linjära skalor: Optisk återkoppling med hög upplösning på X/Y/Z

• Rotationsskala: Direkt högupplöst (0,02 sek) återkoppling från rotationsgivare på B-axeln

• Reglering av termisk förskjutning: Intelligent avancerat styrsystem

• Kylvätsketankens volym: 700 liter

• Effektbehov: 55 kVA, 200 V växelström, 3-fas

• Luftbehov: 0,5 MPa, 410 L/min (90 psi, 14 cfm)

Tilläggsutrustning

• Kylvätska genom spindeln: Internt högtryckskylsystem vid 20 bar (RCM 20 bar)

• Spåntransportör: Skrapande / dubbeldäckare

• Verktygssensor i arbetsområdet: Renishaw-sändare/laser för verktygsdetektering inuti arbetsområdet
