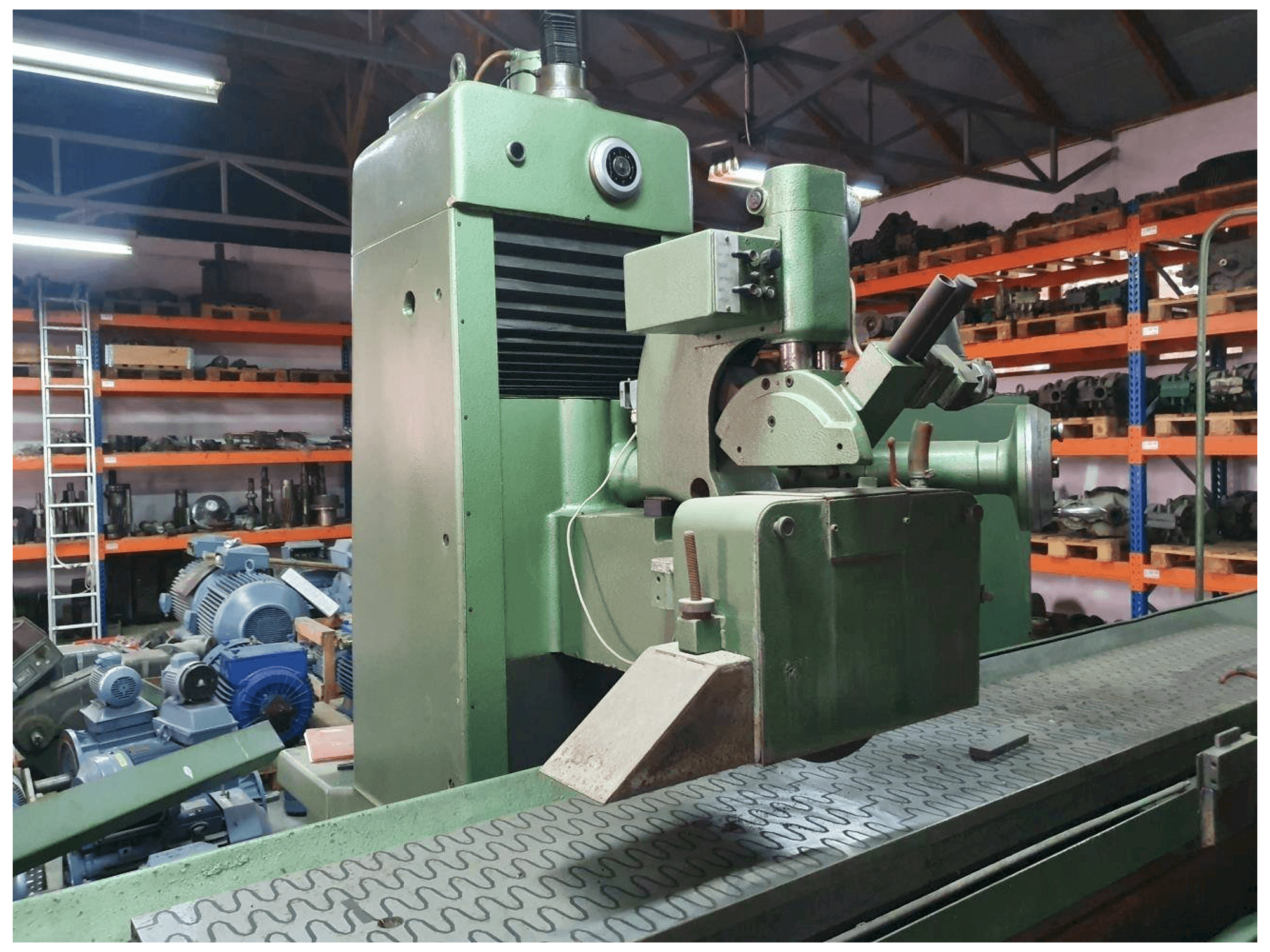

ELB - SCHLIFF SWBD-30 VA IIPL-GRI-ELB-1970-00001

Maskinfördelar

Kvalitativa maskinfördelar

• Tvärförflyttning för huvudsliden: 500 mm
• Bordets längdrörelse: 3000 mm
• Antal t-platser: 3
• T-spåravstånd: 125 mm, bredd på t-spår: 16h7
• Elektroautomatisk magnetisk polomkopplare i elektromagnetiska plattor
• Arbor för balansering av slipskivor
• Hållare för slipskivor
• Termoreglering av kylvätska och smörjolja
• Pumpkapacitet för kylning: 100 l/min
• Svängfält p=24 mm

Tekniska maskinfördelar

• Elektromagnetiska bordsmått (bxl): 450 x 3000 mm
• Max sliplängd: 3000 mm
• Max slipbredd: 500 mm
• Max sliphöjd med ny slipskiva: 450 mm
• Max sliphöjd med sliten slipskiva: 540 mm
• Area för elektromagnetiska klämplattor: 1000 x 450 mm
• Antal elektromagnetiska klämplattor: 3 st.
• Mått på slipskivor: ⌀ 450 x 203 x 80 mm
• Vertikal rörelse för huvudsliden: 465 mm
• Horisontell rörelse för huvudstångens pelare: 500 mm

Extra information

Maskinen genomgick en större översyn som utfördes 2002
