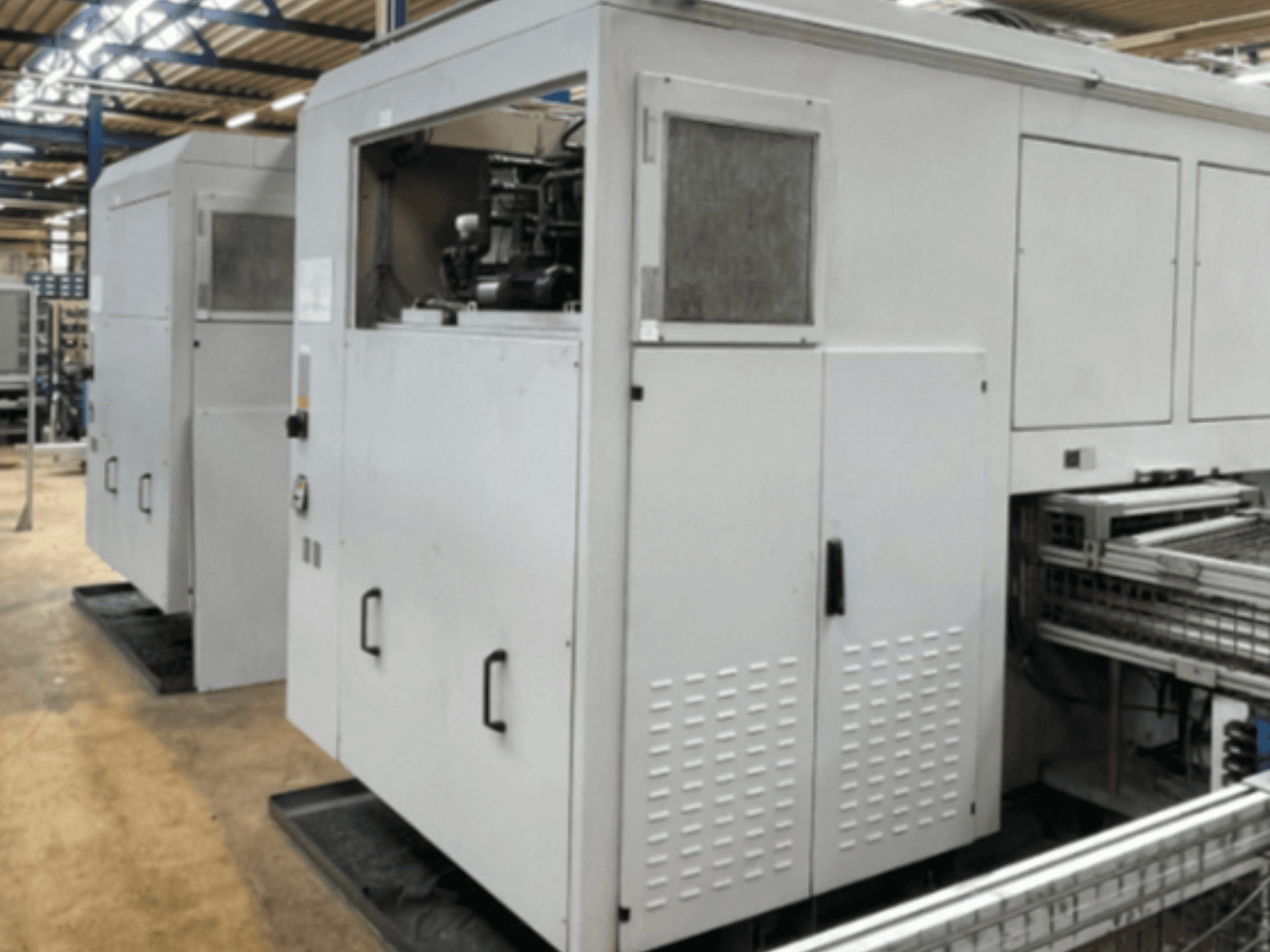

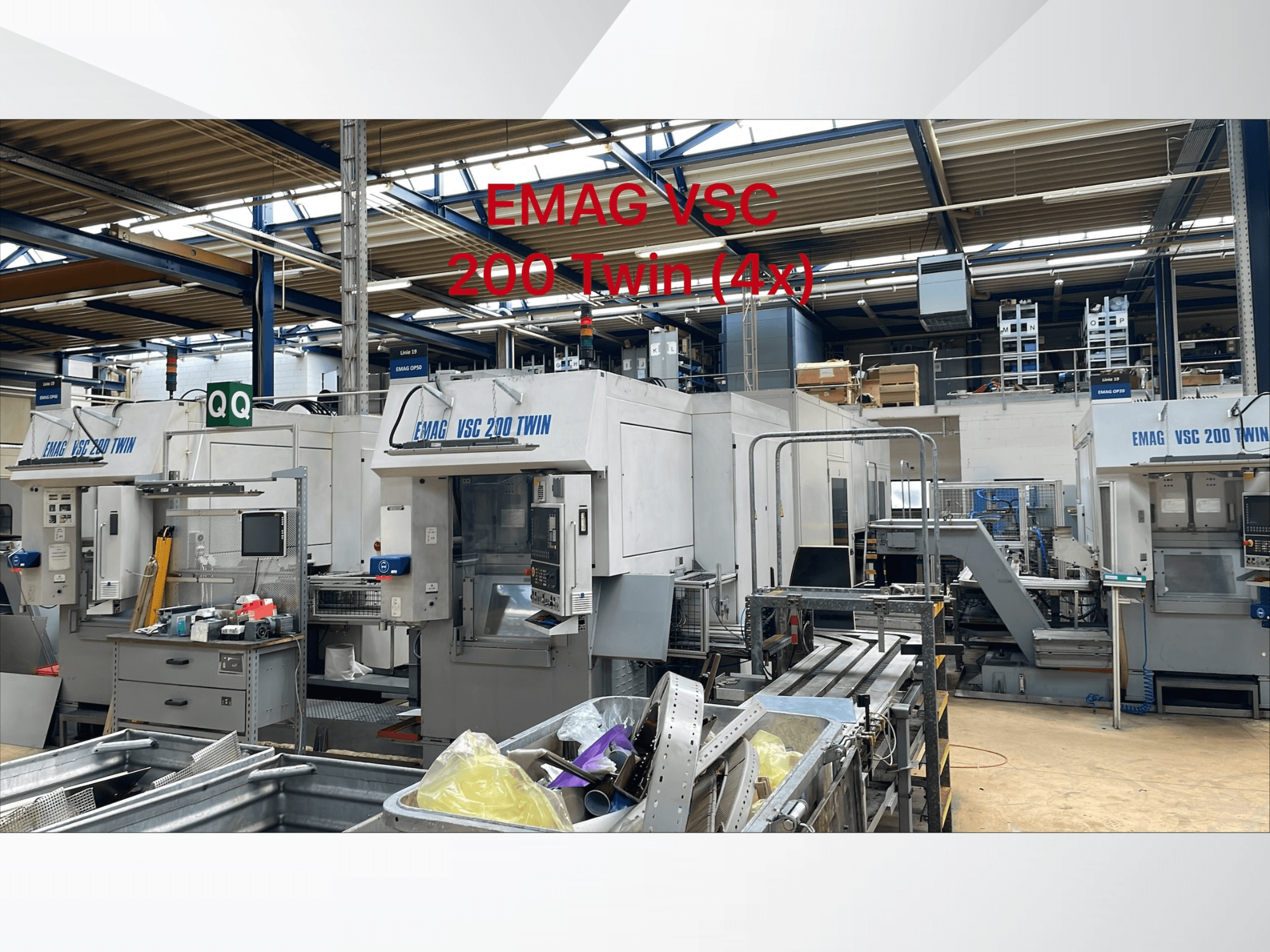

EMAG - VSC 200 TWIN OP 10DE-TUR-EMA-2005-00001

• Typ av operation: OP 10

• Simultan bearbetning av två arbetsstycken: Ja

• Oberoende X- och Z-axeldrivning: Ja

• Oberoende mätsystem: Ja

• Maximal chuckdiameter: 200 / 250 mm

• Svängdiameter: 260 mm

• Maximal diameter på arbetsstycket: 200 mm

• Laddningstid: 2-4 s

• Diameter på främre spindellager: 100 mm

• Maximal spindelhastighet: 6.000 rpm

• Typ av huvuddrivning: Asynkron motor

• Spindeleffekt 40% arbetscykel: 39 kW

• Spindeleffekt 100 % intermittens: 28 kW

• Vridmoment 40% arbetscykel: 460 Nm

• Vridmoment 100% arbetscykel: 340 Nm

• Full effekt tillgänglig från: 800 rpm

• Snabb förflyttning X-axel: 45 m/min

• Snabb traversering Z-axel: 30 m/min

• Matningskraft X/Z: 11 kN

• Kulskruvens diameter X/Z: 50 / 40 mm

• Verktygsstationer: 2 × 8

• Verktygshållare enligt standard: DIN 69 880

• Verktygsskaftets diameter: 40 mm

• Indextid för revolver: 0,3 s

• Maskinbäddens material: Polymer Betong MINERALIT®

• Driftspänning: 400 V

• Styrspänning DC: 24 V

• Styrspänning AC: 230 V

• Frekvens: 50 Hz

• Ansluten belastning: 66 kW

• Säkringsskydd: 160 A

• Ungefärlig maskinvikt: 12.000 kg

• Elektrisk standard: VDE 0113

• Tillgängliga styrsystem: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Automatisk lastning och lossning av arbetsstycken: Ja

• Vertikal fastspänning av arbetsstycke: Ja

De tekniska specifikationerna kan variera något, eftersom det här är specialtillverkade maskiner!
