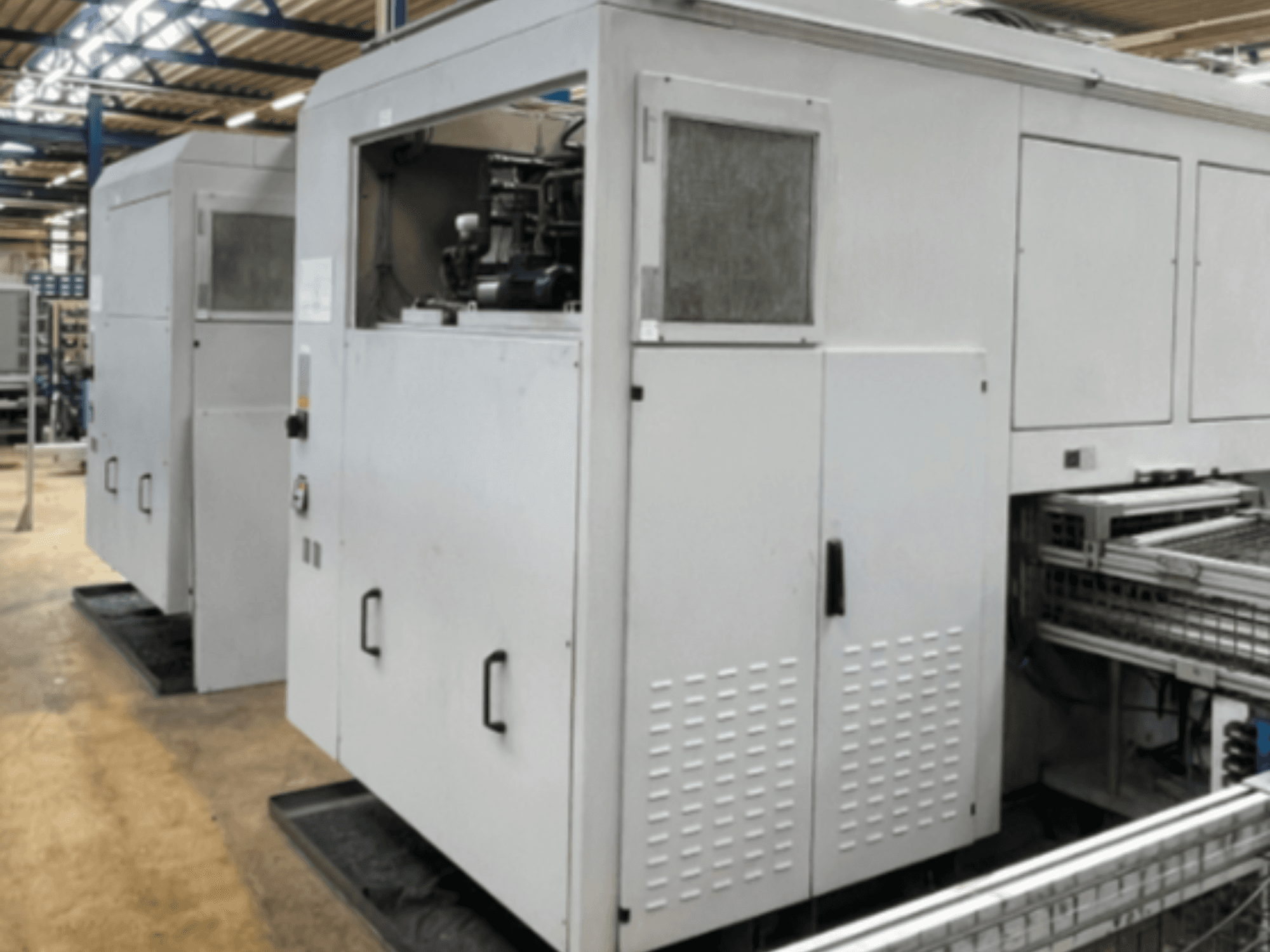

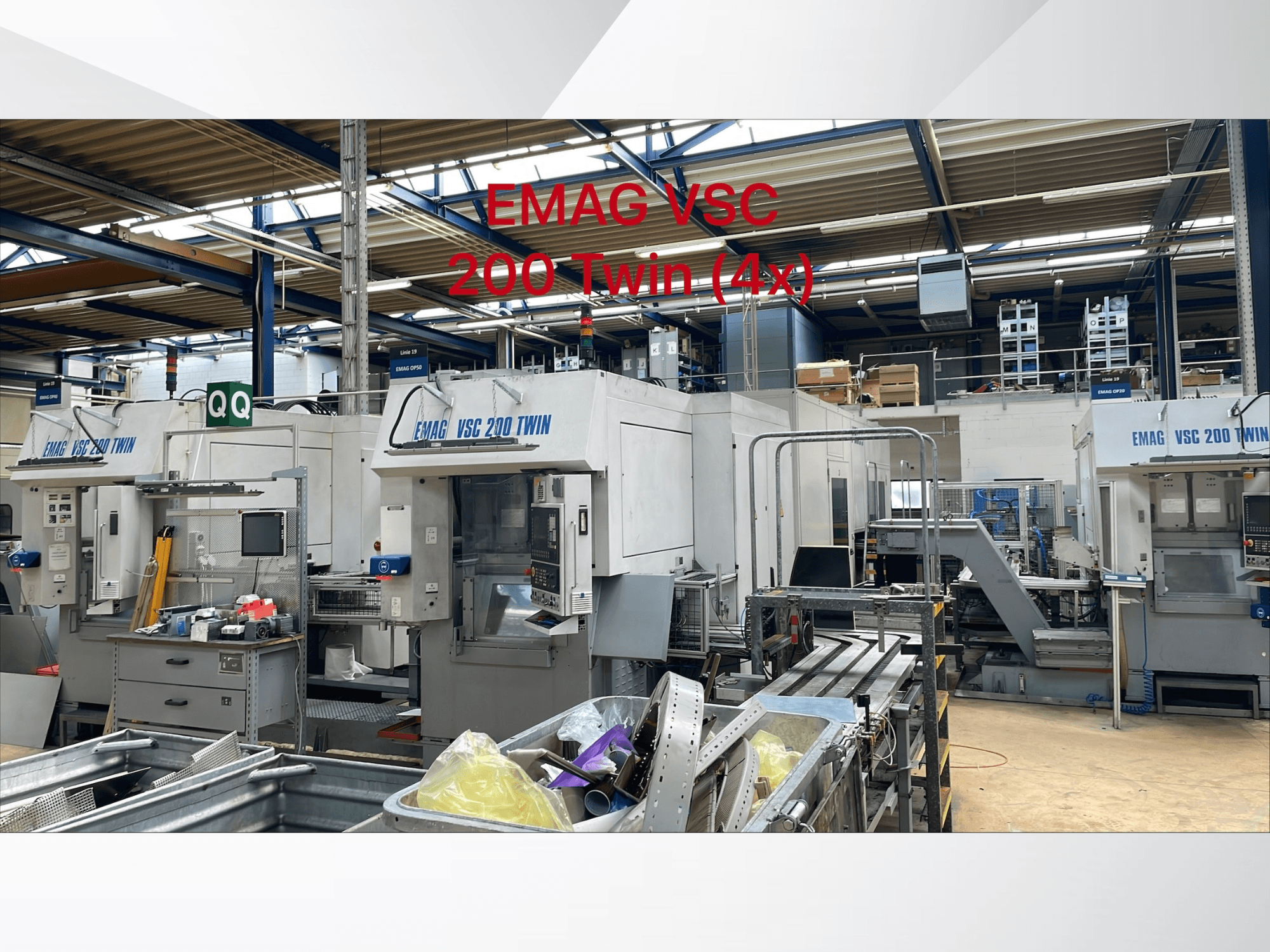

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Typ av operation: OP 20

• Maskin typ: EMAG VSC 200 TWIN

• Produktionstyp: Produktion av medelstora till stora serier

• Antal spindlar: 2

• Simultan bearbetning av två arbetsstycken: Ja

• Oberoende X- och Z-axeldrivningar: Ja

• Oberoende mätsystem: Ja

• Drivna verktyg: Nej

• Maximal chuckdiameter: 200 / 250 mm

• Svängdiameter: 260 mm

• Maximal diameter på arbetsstycket: 200 mm

• Laddningstid: 2-4 s

• Fläns för spindel: DIN 55 026 storlek 6

• Diameter på främre spindellager: 100 mm

• Maximal spindelhastighet: 6.000 rpm

• Typ av huvuddrivning: Asynkron motor

• Spindeleffekt (40% arbetscykel): 39 kW

• Spindeleffekt (100 % arbetscykel): 28 kW

• Vridmoment (40% intermittens): 460 Nm

• Vridmoment (100% arbetscykel): 340 Nm

• Full effekt tillgänglig från: 800 rpm

• Snabbförflyttning X-axel: 45 m/min

• Snabbtraversering Z-axel: 30 m/min

• Matningskraft X/Z: 11 kN

• Kulskruvens diameter X/Z: 50 / 40 mm

• Typ av revolver: Skivrevolver

• Verktygsstationer: 2 × 8

• Verktygshållare standard: DIN 69 880

• Verktygsskaftets diameter: 40 mm

• Indextid för revolver: 0,3 s

• Maskinbäddens material: Polymer Betong MINERALIT®

• Automatiskt pickup-laddningssystem: Ja

• Automatisk lastning och lossning av arbetsstycken: Ja

• Vertikal fastspänning av arbetsstycke: Ja

• Driftspänning: 400 V

• Styrspänning DC: 24 V

• Styrspänning AC: 230 V

• Frekvens: 50 Hz

• Ansluten belastning: 66 kW

• Säkringsskydd: 160 A

• Elektrisk standard: VDE 0113

• Ungefärlig maskinvikt: 12.000 kg

• Tillgängliga styrsystem: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Hantering av arbetsstycken: Transportörbaserad pick-up-automatisering

De tekniska specifikationerna kan variera något, eftersom det här är skräddarsydda maskiner!
