EMCO - E45AT-TUR-EMC-2019-00001

• Anslutning: KK5 (DIN 55026)

• Stångkapacitet: 45 mm

• Drivkraft: 13 kW

• Varvtalsområde: 0-6300 varv/min

• C-axel på huvudspindel

Verktygsrevolver

• 12-positioners VDI30 axiell

• Riktningslogik för upp till 6 drivna verktyg

• Drivna verktyg: max. 4 kW / max. 16 Nm

• Hastighet för drivna verktyg: 0-5000 rpm

Bakstycke

• Programmerbar, hydrauliskt manövrerad

• Max. fastspänningskraft: 6000 N

• Morsekonus: MK4

• Ihålig spänncylinder inkl. dragrör

Styrning & programvara

• SINUMERIK 828D MANÖVRERING

• SHOPTURN dialogprogrammering

• USB-gränssnitt

• Nätverk / Ethernet

• 10,4" TFT-färgskärm

• 3D-simulering

Media- och maskinfunktioner

• Maskinens belysning

• Kylvätskesystem inkl. pump (3,5 bar)

• Hydraulisk enhet

• Gränssnitt för spåntransportör

• CE-certifikat

• Dokumentation

Mätning av verktyg (E45)

• Mätarm fixerad i arbetsområdet

• Verktygsmätning på revolvern

• Korta ställtider / exakt mätning / kostnadseffektivt

Fastspänning av arbetsstycke

• 3-backig chuck KK5

• Max. hastighet: 6300 rpm

• Diameter: 20 mm

• Mjuka + hårda käkar

Övrigt (maskinrelaterat)

• Vattenpistol

• Luft till spindel

• Separator för olja/kylmedel

• Automatisk övervakning av kylvätska

• Elektronisk handratt

• Skydd för verktygsbyte

• Hydrauliska anslutningar

• Pneumatiska anslutningar

• Maskinförpackning: pall + rullhölje

Ytterligare utrustning

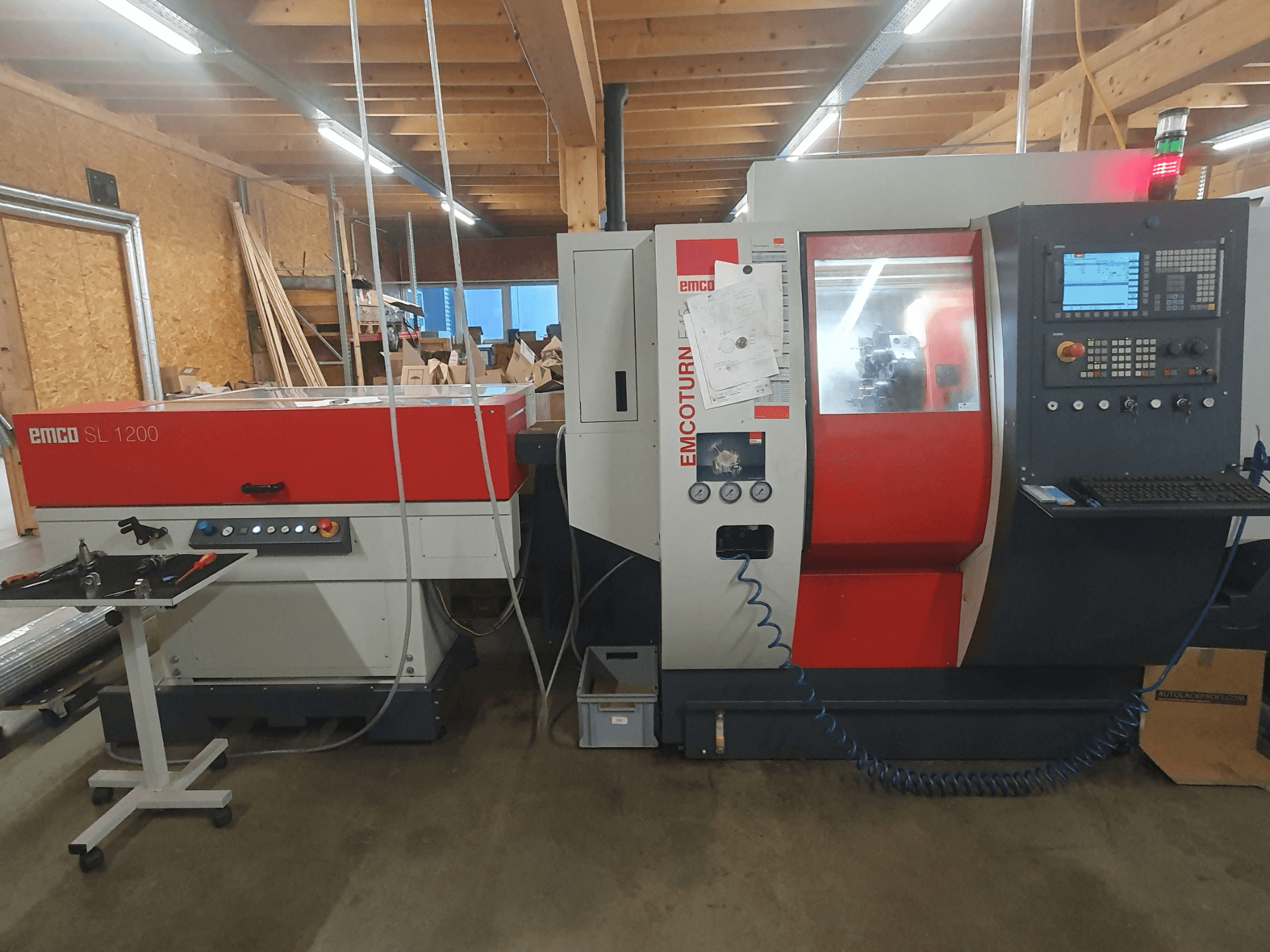

Stångmatare / magasin (SL1200 - som referens)

• Stångens längd: 850-1200 mm

• Stångdiameter: Ø 8-95 mm

• Max. matningshastighet: 60 m/min

• Stångbyte: ca 3 s

• Byte av magasin: ca 15 s

• Stödyta för material: 550 × 1210 mm

• Materialkapacitet: 10 × Ø 55 mm

• Manöversida: höger

• Strömförsörjning: 240 V DC/DC

• Lufttillförsel: 6 bar

• Dimensioner: 1700 × 1250 × 1090-1380 mm

• Vikt: ca 500 kg

• Säkerhetsanordning: CE-MÄRKT

• Höghastighetsfunktion

• Dokumentation

Spindelförlängning (för användning med stångmatare)

• E45 / MT45 / HT45 → DM45

• För 45 mm spindel

• Korta stänger upp till 1100 mm

• Med reducerande hylsor (3 stycken)

• Krävs för användning med SL1200

Transportör för spån

• Gångjärnsförsedd bandtransportör

• Utmatningshöjd: 1200 mm

Högtrycks kylvätskeenhet

• 14 bar / 50 Hz

• Extra högtryckspump

• För verktyg med invändig kylvätska

• Gränssnitt & programvara

Robot-gränssnitt

• PROFI-NET-gränssnitt

• 24 V-signaler

• Säkerhetsfrigöring

• Omkoppling automatisk/manuell drift

Ytterligare komponenter

• PC-tangentbord USB (QWERTY)

• LED för maskinstatus: Grön (Automatisk), Röd (Larm), Vit (Materialhantering)

Hårdvara för installation och montering

• 4× vibrationsdämpare

• 4× monteringsfästen

• 4× kraftiga förankringar

Enhet för uppsamling av delar

• Pneumatiskt manövrerad

• Max. längd på delar: 120 mm

• Max. diameter: 45 mm (51 mm)

• Max. vikt: 2 kg

• Uppsamlingslåda / transportband
