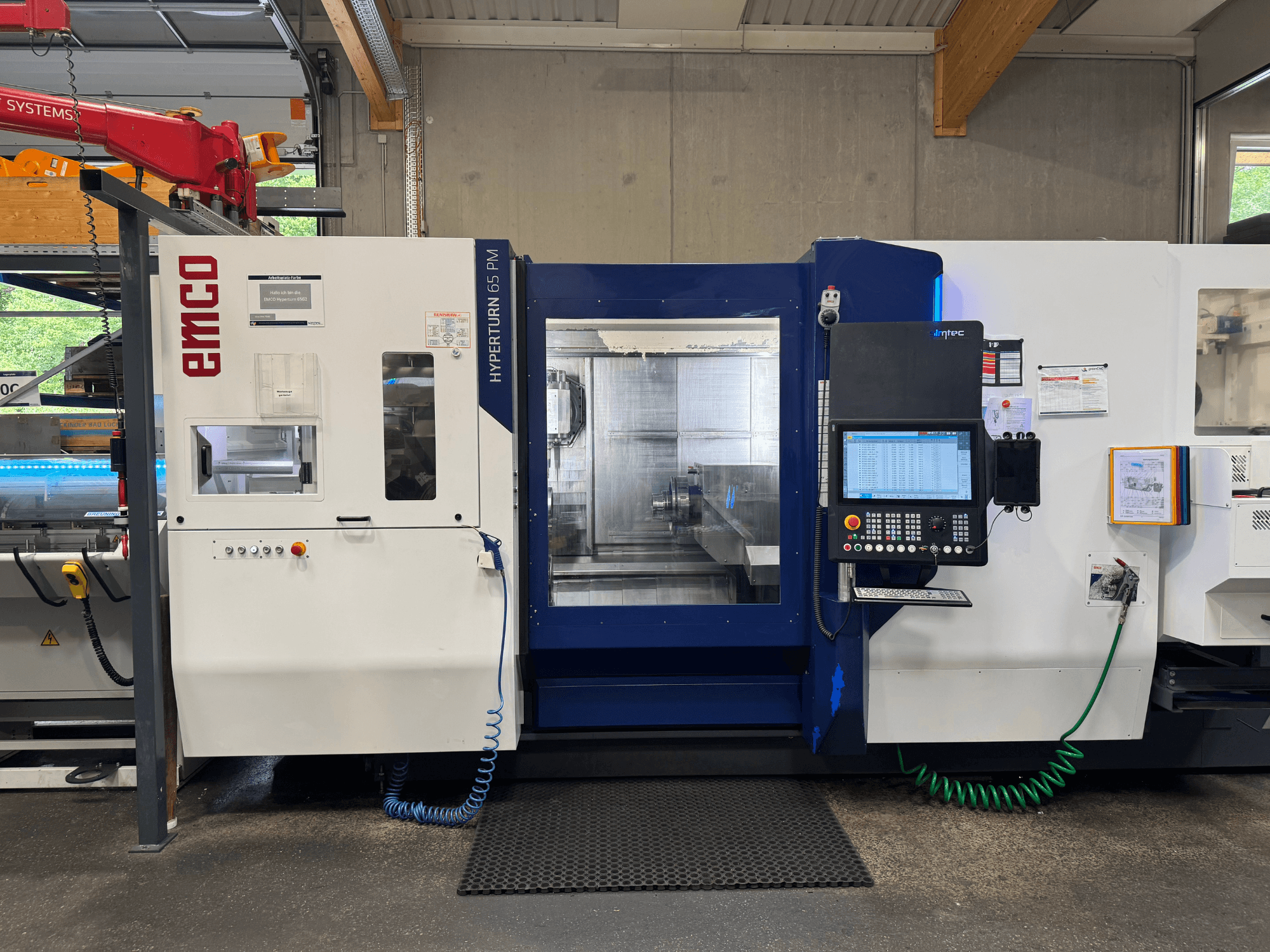

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Huvudspindel (direktdrift):

  • Max. vridmoment: 250 Nm

• Hjälpspindel (direktdrift):

  • Max. drivkraft: 29 kN (enligt specifikation)

  • Max. vridmoment: 250 Nm

  • Varvtalsområde: 0–5000 rpm

• Frässpindel (direktdrift):

  • Max. drivkraft: 37 kW

  • Max. vridmoment: 30 Nm

  • Varvtalsområde: 0–12 000 varv/min

• Verktygsrevolver (direktdrift):

  • Max. drivkraft: 10 kW

  • Max. vridmoment: 30 Nm

  • Varvtalsområde: 0–12 000 rpm

• Kinematik och axlar:

  • Tvärslid i övre delen med svarv-/frässpindel som motorspindel; hydraulisk fastspänning vid svarvning

  • Y-axelns rörelseområde: +/- 120 mm

  • B-axel med direktdrift: +/- 120°, hydraulisk spänning

• Verktyg:

  • Verktygsmagasin med 40 platser, HSK-T63

  • Radialrevolver med 12 positioner och direktdrift, verktygsgränssnitt BMT55P

• Spindlar och fastspänning:

  • Högspänningscylinder med dragrör för huvudspindeln

  • Fullklämcylinder med delvis ihålig klämning 66 x 550 mm djup i motspindeln

  • Programmerbart spänningstryck för huvud- och motspindel

  • Extern spolningsmatning på huvud- och motspindeln

  • Mekanisk hållbroms på huvud- och motspindeln

  • C-axel för huvud- och motspindel

• Styrning och HMI:

  • SINUMERIK ONE / OPERATE, appbaserat användargränssnitt EMCONNECT

  • 22-tums multitouch-skärm

  • IPC med 240 GB

  • SHOPTURN-dialogprogrammering

  • 3D-simulering och ritning

  • Detektering av restmaterial

  • Avblockering från externt minne

  • CAD-läsare (DXF-import)

  • TRANSMIT och TRACYL för C-axelprogrammering

  • USB-gränssnitt, nätverksenhet (Ethernet)

  • PC-tangentbord inkl. HMI-snabbtangent

  • LED-statusfält

• Vätskor och anslutningar:

  • 2 kylvätskeledningar vid 25 bar

  • 2 spolningspumpar vid 4,3 bar

  • Luftkonditioneringsenhet för styrskåp

  • Kylsystem för spindelmotorer, frässpindel, B-axelns vridmomentmotor och revolverhuvudets direktdrift

  • Hydraulenhet

  • Maskinbelysning

  • 8 nivelleringselement

• Återkoppling/mätning:

  • Glasskalor: X1 (inkl. luftsystem), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Tilläggsutrustning

• Spånavledning och filtrering:

  • Spåntransportör med ledat band, utmatningshöjd 1200 mm

  • Bandfiltersystem, 980 liter

  • Pump för smutsvatten

• Styr- och övervakningsalternativ:

  • BAOD-SL elektroniskt handhjul (bärbart, magnetfäste för Siemens-styrenheter)

  • EMCO-övervakning av verktygsbrott och slitage / B40D-SL

  • Trådgivare / HSK-övervakning av borrbrott BK-MICRO

  • 4-axlig svarvning / balansskärning (SINUMERIK-tillval)

  • Alternativt varvtal på ändspindeln (SINUMERIK-tillval)

  • Revolverhuvud som bakdocka (SINUMERIK-tillval)

  • Motspindel som bakre spindel (SINUMERIK-tillval)

• Stångmatare (specifikationer enligt leverans):

  • Stånglängd: 300–1200 mm

  • Stångdiameter: 10–104 mm

  • Materialstödytan (framifrån): 800 x 1250 mm

  • Materialkapacitet: 12 stänger med 65 mm diameter

  • Max. lastkapacitet: 400 kg (max. 74 kg/stång)

  • Rektangulärt material: min. kantlängd 6 mm; max. omkrets 105 mm

  • Sexkantigt material: SW 5 till 85 mm

  • Runda material: <15 mm

  • Tryckstångens indragningsdjup: 1470 mm

  • Strömförsörjning: 24 V DC (gränssnitt)

  • Mått: längd 1800 mm; bredd 1315 mm

  • Slid-/spindelhöjd: 1090–1330 mm

  • Vikt: ca 620 kg

• Tillbehör:
  Spännfäste, Hainbuch Centrotex M snabbväxlingssystem.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Span Dorn T210 GR0
  4 Bachen-spännar INOFlex® VT-S 016 (160 spännar)
  Varuvärde ca.: 70 000 €

  Samt BMT 55-hållare nedtill
  och 40 HSK-fästen (Värde ca.: 30 000)

• Levereras med en 3D-prob (HSK63)
