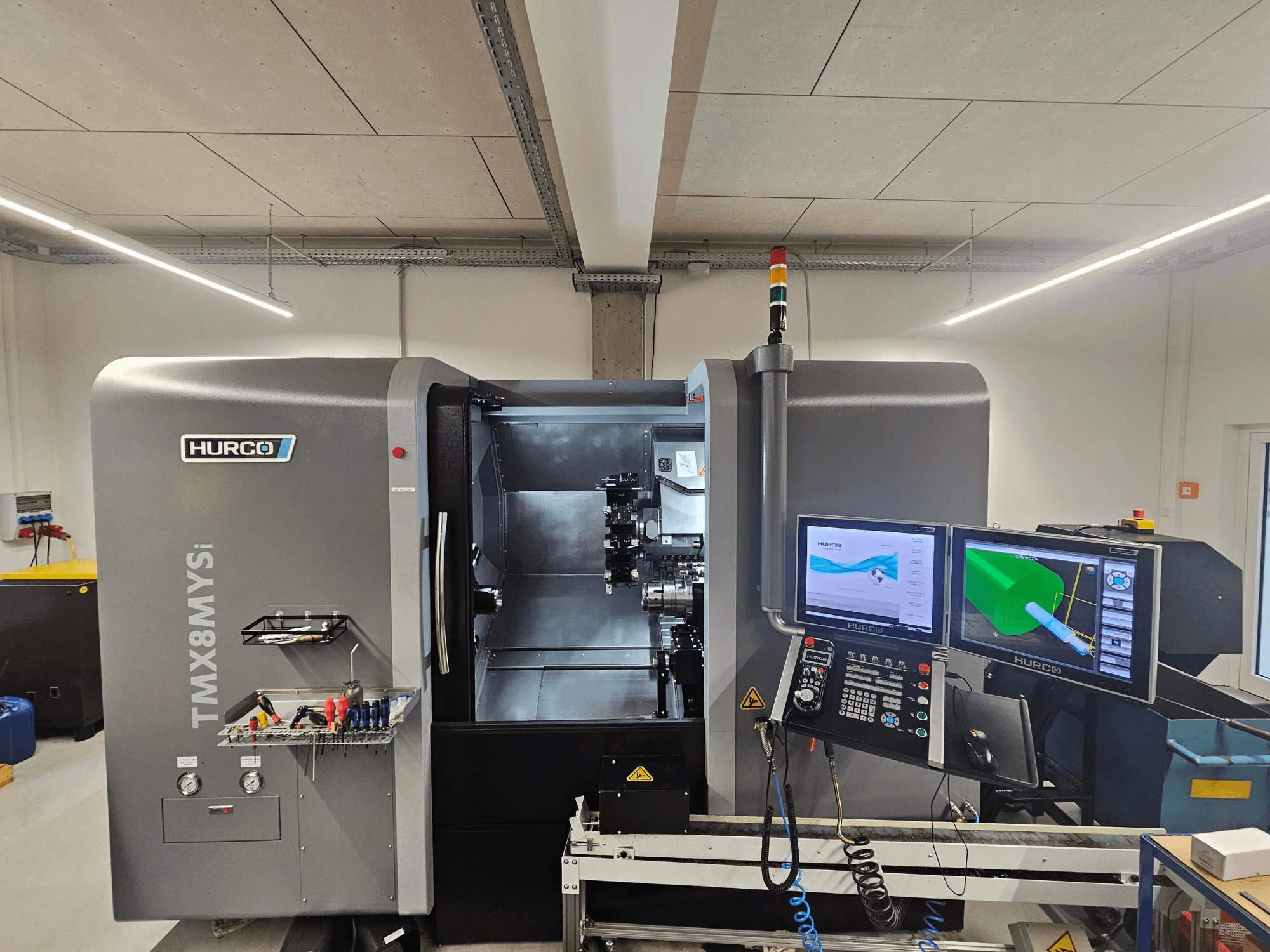

Hurco - CNC TMX 8 MYSiDE-TUR-HUR-2023-00001

- Antal axlar: 5

- X-axelns rörelseområde: 203 mm

- Y-axelns rörelseområde: ±55 mm

- Z-axelns rörelseområde: 560 mm

- W-axelns rörelseområde: 640 mm

- Snabbförflyttning (X/Y/Z/W): 24 / 12 / 30 / 30 m/min

- Positioneringsnoggrannhet Pmax: 0,01 mm

- Repeterbarhet Ps: 0,005 mm

- C-axelns noggrannhet: 25 bågsekunder

- Max. svarvdiameter: 336 mm (enligt e-postmeddelandet är max. svarv-/svängdiameter 508 mm)

- Max. svarvdiameter vid fullt Y-rörelseområde: 216 mm

- Max. svängdiameter: 508 mm

- Max. svarvningslängd: 560 mm

- Max. arbetsstyckets diameter över bädden: 335 mm

- Max. arbetsstyckets vikt utan subspindel/bakdocka: 23,2 kg

- Max. arbetsstyckets vikt med subspindel/bakdocka: 145,5 kg

- Revolverhuvudtyp: VDI 40 / DIN 1809

- Revolverstationer: 12

- Indexeringstid för revolverhuvudet: 0,31 s

- Max. borrstångsdiameter: 40 mm

- Verktygsskaftets tvärsnitt: 25 mm

- Max. hastighet för drivet verktyg: 5 000 varv/min

- Effekt för drivet verktyg: 6,3 kW

- Drivet verktygs max. vridmoment: 28 Nm

- Huvudspindelns max. varvtal: 4 500 rpm

- Huvudspindelns varvtal med synkron underspindel: 2 500 varv/min

- Huvudspindelns effekt (S6 / S1): 25 / 17,2 kW

- Huvudspindelns vridmoment (S6 / S1): 239 / 164 Nm

- Huvudspindelns chuckdiameter: 203 mm (Kitagawa BB208A6 3-backschuck)

- Huvudspindelns dragrörsdiameter / stångkapacitet: 64,5 mm

- Huvudspindelns nos: A2-6

- Huvudspindelns spännhylstyp: CR60A6

- Huvudspindelns acceleration (0 till n max): 3,2 s

- Huvudspindelns inbromsning (n max till 0): 4,5 s

- Huvudspindelns maxhastighet: 6 000 rpm

- Hjälpspindelns hastighet vid synkron drift med huvudspindeln: 2 500 rpm

- Effekttillförsel till hjälpspindeln (S6 / S1): 15 / 11 kW

- Hjälpspindelns vridmoment (S6 / S1): 102 / 75 Nm

- Hjälpspindelns chuckdiameter: 150 mm (Kitagawa B206A5 3-backschuck)

- Diameter på subspindelns dragrör / stånggenomgång: 46 mm

- Subspindelns spets: A2-5

- Spännhylsstorlek på underspindeln: 173E

- Acceleration för subspindeln (0 till n max): 4,0 s

- Subspindelns inbromsning (n max till 0): 4,0 s

- Maskinbäddens material: GJS (duktilt gjutjärn)

- Leden: Linjära kulstyrningar på X/Y/Z/W

- Kulskruvar: Direktdrivna kulskruvar på X/Y/Z/W

- Styrsystem: HURCO MAX5 Single Control (Pentium-teknik, SSD-lagring, 2 GB RAM, Ethernet, USB, Windows-plattform)

- Skärm: 1 x 19-tums LCD-färgskärm plus valfri sekundärskärm

- CNC-programvarualternativ: Dialogue/NC Mix-paket, NCPP, ISNC (kompatibel med FANUC 0), DXF-programvara, dubbla programvaruenheter (klartextdialog + ISO-kod)

- Ytterligare installerad utrustning: Utmatare för delar från subspindeln, uppsamlare för färdiga delar, transportband för färdiga delar, verktygsinställare/kalibrering, spindelkylare, värmeväxlare/luftkonditionering i elskåp, LED-arbetsbelysning, gränssnitt för stångmatare, rengöring av spännhylsa med luft- och kylvätskestråle

- Elanslutning: 400 V, 50 Hz, 3-fas (Standardkonfiguration: 61 kVA / 110 A; Nominellt: 58 kVA / 83 A; Största motor: 22 kVA / 32 A)

- Kortslutnings-/avbrottskapacitet: 5 kA RMS symmetrisk / 10 000 A

- Tryckluftsförsörjning: 7 bar, 140 l/min (torr, ren luft enligt DIN ISO 8573-1, klass 4)

- Max. omgivningstemperatur: 35 °C

- Nödvändig golvyta: 5 519 mm x 3 296 mm x 2 552 mm

- Maskinens vikt: 7 500 kg

- Transportvikt: 8 250 kg

- Tillval:

* Högtryckskylsystem: 20 bar (emulsion)

* Kylvätsketankens volym: 203 L

* Spånavlägsning: Spåntransportör med ledat band och spånskyddskabin

* Sats med nivelleringsskor

* Dubbel svarvhållare (BT65A, 25 mm / 1", art.nr.: 9103734 / 48-86150)

* Högtryckssvarvhållare HP (BT65A, 25 mm, art.nr.: 9103735 / 48-92438-HP)

* Högtryckshållare för plansvarvning HP (BT65A, 25 mm, art.nr.: 9103736 / 48-109249-HP)

* Avskärningsverktygshållare höger SH32 (BT65A, artikelnr: 9103737 / 48-102256R)

* Hållare för dubbel borrstång D32 (BT65A, 32 mm, LF 65/120 mm, Art.nr.: 9103738 / 48-86160)

* Hållare för dubbel borrstång D32 (BT65A, 32 mm, LF 100 mm, artikelnr: 9103739 / 48-101033)

* Kombinationshållare DX40x100 (BT65A, 40 mm, artikelnr: 9103740 / 48-92397)

* Spännhylshållare ER32x40 (ER 32, Artikelnr: 9103741 / 241140020)

* Reduktionshylsor IK 32: 32x08 (9103742), 32x10 (9103743), 32x12 (9103744), 32x16 (9103745), 32x20 (9103746)

* Driven vinkelborr- och fräsaggregat, intern/extern kylvätska, 100 bar, 6000 rpm, 80 Nm, ER-32 QF (Artikelnr: 9103749 / QF32-DNI-BT65A-100-1-A)

* Driven vinkelborr- och fräsenhet, extern kylvätska, 6 000 varv/min, 80 Nm, ER-32 QF (Artikelnr: 9103750 / QF32-DNI-BT65A-100-E-A)

* Driven axiell borr- och fräsenhet, intern/extern kylvätska, 100 bar, 6 000 varv/min, 80 Nm, ER-32 QF (Artikelnr: 9103751 / QF32-DNE-BT65A-060-1-A)

* Skiftnyckelsats EHB 32-32 (Artikelnr: 9103752 / 67732000)

* ER-32QF/WW-adaptrar: WW06 (9103753), WW08 (9103754), WW10 (9103755)
