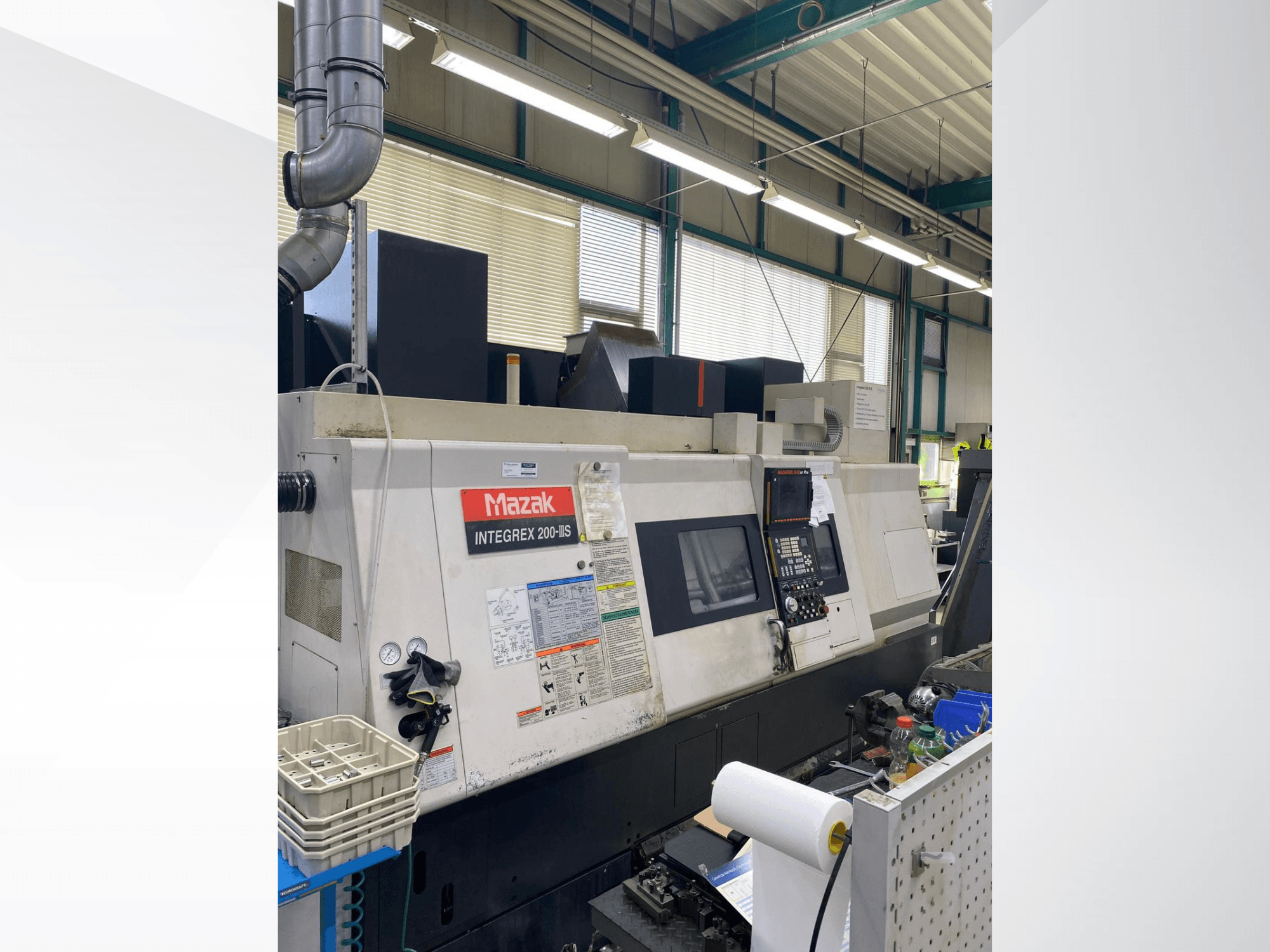

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Max. svängdiameter: 660 mm

- Max. svarvdiameter: 660 mm

- Max. svarvdiameter över sliden: 500–660 mm

- Max. bearbetningsdiameter för stång: 51 mm

- Max. arbetsstyckets vikt (inkl. chuck) – arbetsstycke i chuck: 100 kg

- Max. arbetsstyckets vikt (inkl. chuck) – arbetsstycke på axel: 150 kg

- Huvudspindelns varvtalsområde (steglöst): 35–5 000 varv/min

- Huvudspindelns drifteffekt (30 min. nominell effekt / 100 % kontinuerlig drift): 22 kW / 15 kW

- Huvudspindelns max. vridmoment: 349 Nm

- Huvudspindelns spets: A2-6"

- Huvudspindelns hål: diameter 76 mm

- Huvudspindelns chuckdiameter: 210 mm

- Huvudspindelns indexering (C-axel): 0,0001°

- Drifteffekt för andraspindeln (30 minuters nominell effekt / 100 % kontinuerlig drift): 18,5 kW / 15 kW

- Varvtalsområde för andraspindeln: 35–5 000 rpm

- Andra spindelns max. vridmoment: 326 Nm

- Indekseringsnoggrannhet för andraspindeln (C-axel): 0,0001°

- Andra spindelns chuckdiameter: 210 mm

- Verktygsrevolverkonstruktion: Enspindlig revolver för stationära eller drivna verktyg

- Drivna verktyg (IPM-motor), driv effekt (20 % ED): 15 kW

- Drivna verktygs max. vridmoment: 120 Nm

- Varvtalsområde för drivna verktyg: 15–12 000 rpm

- Verktygskon: MAZAK KM 63 snabbtillbehörssystem (för stationära verktyg)

- Verktygsmagasin: Trumtyp

- Verktygsmagasinets kapacitet: 80 platser (utrustat för stationära och drivna verktyg)

- Verktygsvikt: max. 10 kg

- Verktygsdiameter: max. 90 mm

- Verktygsdiameter (med fria intilliggande platser): max. 125 mm

- Verktygslängd: max. 300 mm

- Verktygsbytestid (verktyg till verktyg, steg 1): ca 1,3 s

- Förflyttning på Y-axeln: +/- 80 mm

- Förflyttning på W-axeln: 1050 mm

- B-axelns svängområde: -30° till +195°

- Snabbförflyttningshastighet X-axel: 38 m/min

- Snabbförflyttningshastighet Y-axel: 26 m/min

- Snabbförflyttningshastighet Z-axel: 38 m/min

- Snabbförflyttningshastighet W-axel: 30 m/min

- Snabbförflyttningshastighet C-axel: 400 varv/min

- Matningsområde X-axel: 0–8 000 mm/min

- Matningsområde Z-axel: 0–8 000 mm/min

- Matningsområde Y-axel: 0–8 000 mm/min

- Kylvätsketankens volym: 220 L

- Pumpens flöde: ca 20 l/min

- Pumptryck: ca 5 bar

- Pumpens effekt: 635 W

- Ansluten belastning: 61,4 kVA

- Driftspänning: 400 V / 50 Hz

- Lufttryck: 5 bar, 500 l/min

- Totalt antal driftstimmar: 3 520 timmar (registrerat den 4 maj 2026)

- Automatisk processtid: 1 581 timmar

- Automatisk skärtid: 1 267 timmar

- Ren skärtid: 905 timmar

- Drifttid: 615 timmar

- Standardtillbehör/tilläggsutrustning:

- B-axel (0,0001° positioneringsaxel)

- C-axel (0,0001°)

- Y-axel

- Spindelorientering på den andra spindeln

- Synkronisering av huvud- och andraspindel

- Hydraulisk 3-backchuck, diameter 210 mm, typ KITAGAWA B-208, inklusive 1 uppsättning mjuka backar (huvudspindel)

- Hydraulisk 3-backchuck med diameter 210 mm, typ KITAGAWA B-208, inklusive 1 uppsättning mjuka backar (andra spindeln)

- Dubbel fotpedal för öppning/stängning av chuckarna för huvud- och andraspindeln

- Återkoppling av chuckstatus (öppen/stängd) för huvud- och andraspindeln

- Luftblåsningsanordning på chucken (andra spindeln)

- Verktygsinställare (Tool Eye)

- Låsning av frontluckan

- Komplett kylmedelssystem

- Skydd mot kylvätska och spån genom helt slutet arbetsutrymme

- Belysning av arbetsområdet

- Spåntransportör (Mayfran ConSep-enhet synlig)
