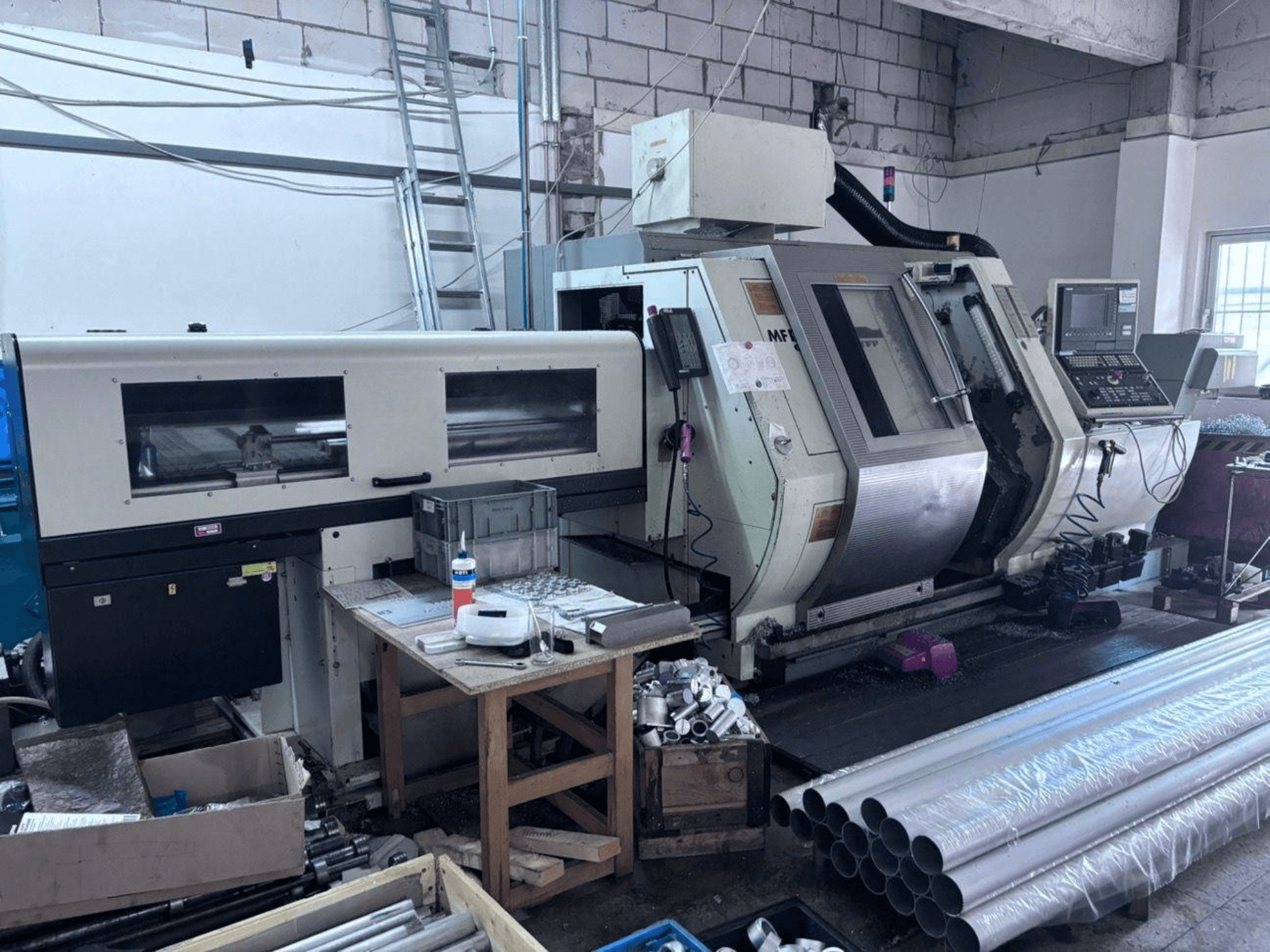

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEKNISKA SPECIFIKATIONER:

- Bäddkonstruktion: 45° lutande bädd, rullstyrningar

- Svängdiameter: 240 mm

- Normal svarvdiameter: 200 mm

- Spindelavstånd: 800 mm

- Slid 1 X/Z-förflyttning (tvär-/längsgående): 190 / 555 mm

- Slid 2 X/Z-förflyttning (tvär-/längsgående): 190 / 555 mm

- Slid 1:s Y-axelrörelse: 40 mm

- Spindel 2:s längsgående förflyttning: 600 mm

- Huvudspindel 1 (vänster):

- Chuckdiameter: 200 mm

- Maximal stångkapacitet: 65 mm

- Spindelhuvudets plana fläns: 170 h5

- Spindelhål: 79 mm

- Dragrörets innerdiameter: 66 mm

- Framlägrets diameter: 120 mm

- Drivkraft (40/100 % ED): 28 / 21 kW

- Varvtalsområde: 25–5 000 rpm (min⁻¹)

- Knähastighet: 850 varv/min (min⁻¹)

- Max vridmoment (40/100 % ED): 320 / 240 Nm

- Drivtyp: AC / 1 (ISM)

- C-axelns snabbförflyttning: 250 rpm (min⁻¹)

- Hållmoment på C-axeln: 200 Nm

- Indexeringsnoggrannhet på C-axeln: 0,025°

- Motspindel / Huvudspindel 2 (höger):

- Chuckdiameter: 200 mm

- Maximal stångkapacitet: 42 mm

- Spindelhuvudets plana fläns: 140 h5

- Spindelhål: 56 mm

- Dragrörets innerdiameter: 44 mm

- Främre lagrets diameter: 90 mm

- Drivkraft (40/100 % ED): 18 / 14 kW

- Varvtalsområde: 31–6 300 rpm (min⁻¹)

- Knähastighet: 1 000 varv/min (min⁻¹)

- Max vridmoment (40/100 % ED): 130 / 173 Nm

- Drivtyp: AC / 1 (ISM)

- C-axelns snabbförflyttning: 250 varv/min (min⁻¹)

- Hållmoment på C-axeln: 120 Nm

- Indexeringsnoggrannhet på C-axeln: 0,025°

- Slid 1 (övre):

- Snabbförflyttning X/Z: 20 / 30 m/min (utan Y-axel) eller 20 / 7,5 / 30 m/min (X/Y/Z med Y-axel)

- Matningskraft X/Z: 4 / 7 kN

- Vägledningsupplösning: 0,001 mm

- Kulskruvens stigning x diameter: 12x28 / 15x32 mm (utan Y) eller 12x28 / 5x32 / 15x32 mm (med Y)

- Slid 2 (nedre):

- Snabbförflyttning X/Z: 20 / 30 m/min

- Matningskraft X/Z: 4 / 7 daN (kN)

- Vägledningsupplösning: 0,001 mm

- Kulskruvens stigning x diameter: 12x28 / 15x32 mm

- Slid 3 (spindel 2, Z-rörelse):

- Snabbförflyttning A: 30 m/min

- Matningskraft A: 7 kN

- Vägupplösning A: 0,001 mm

- Kulskruv, stigning x diameter: 15x32 mm

- Verktygsrevolver (övre och undre):

- Antal verktygsstationer: 2 x 12

- Verktygsskaftets diameter (DIN 69880 / VDI): 30 mm

- Drivna verktygsstationer: 2 x 12

- Effekt för drivna verktyg (40/100 % ED): 5 kW

- Drivna verktygs maximalt vridmoment (40/100 % ED): 16 Nm

- Varvtalsområde för drivna verktyg: 40–4 000 varv/min (min⁻¹)

- Elektriska data:

- Spänning: 400 V (3-fas, 50 Hz)

- Ansluten belastning: 65 kVA

- Märkström: 95 A

- Reservsäkring: 100 A

- Hjälpspänningar: 230 V / 24 V=

- Hydraulsystem:

- Tankvolym: ca 25 L

- Pumpens effekt: 2,2 kW

- Max. systemtryck: 80 bar

- Tryck i klämanordningen: 80 bar

- Kylsystem och filtrering:

- Tankvolym: 200 l

- Pumpens effekt: 1,65 kW

- Flöde vid 6 bar: 50 L/min

- Utrustad med band-/pappersfiltreringsenhet

- Maskinens mått och vikt:

- Total längd (med spåntransportör): 4770 mm

- Total djup (med elskåp): 2 220 mm

- Total höjd (med elskåp): 1950 mm
