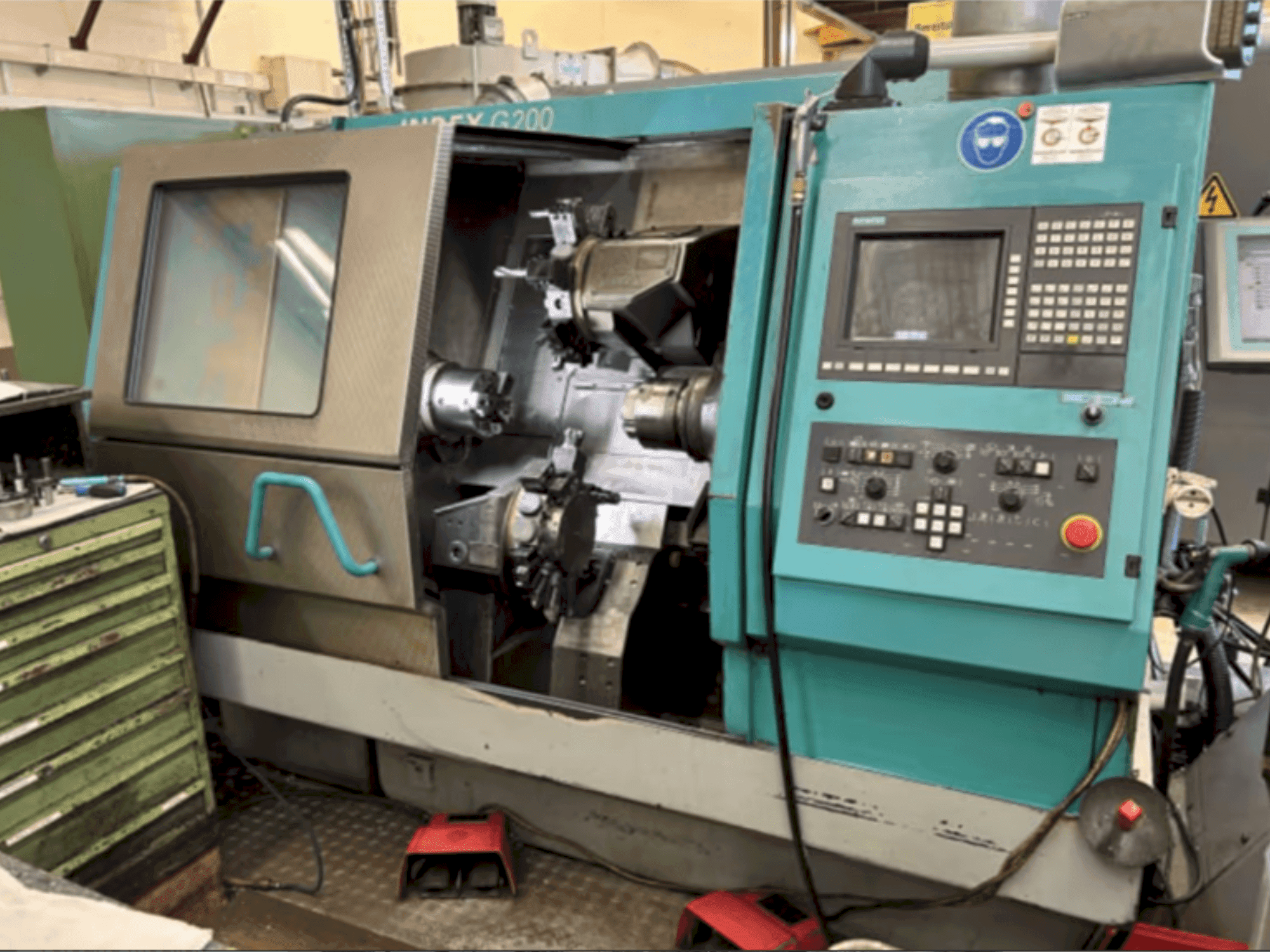

Index - G200 CDE-TUR-IND-2000-00003

Ytterligare utrustning

• Synkronanordning för motspindelbearbetning

• Verktygshållare 3 för synkronspindel (bearbetning av bakre ändar)

• Extra frässpindel

• Anordning för gängfräsning och polygonsvarvning

• Verktygsväxlare utan gripdon (6 verktyg, HKS-50 B, KM40)

• Hantering av arbetsstycken WHU100

• med c-axel

• inga drivna verktyg

Fördelar med maskinen

Tekniska maskinfördelar

• Utrymmesbehov (utan materialstyrning): 3580 x 3108 mm

• Styrenhet: upplösning: 0,001 mm (inmatning/utmatning/korrigering)

• Omfattande rörelseområde med konfiguration för flera axlar

• Hög precision med 0,001 mm upplösning i den numeriska styrningen

• Mångsidiga expansionssteg och extrautrustning för utökad funktionalitet

Extra information

Rörelse Tvärsliden 1 (överst) - XYZB-axlar: X-axel: Slidbana 155 mm, matningskraft 5000 N, snabbförflyttning 20 m/min, upplösning 0,0005 mm Y-axel: Slidväg 120 mm, matningskraft 10000 N, snabbföring 7,5 m/min, upplösning 0,0005 mm Z-axel: Slidbana 590 mm, matningskraft 5000 N, snabbförflyttning 30 m/min, upplösning 0,001 mm B-axel (roterande): Svängområde 360°, vinkelsteg 5° (med låsning), upplösning 0,001° (med fastspänning), omkopplingstid för 180°: 1 s Tvärsläde 2 (botten) - XZ-axlar: X-axel: Slidväg 105 mm, matningskraft 5000 N, snabbförflyttning 20 m/min, upplösning 0,0005 mm Z-axel: Slidbana 307 mm, matningskraft 5000 N, snabbförflyttning 30 m/min, upplösning 0,001 mm Turret Turret höger: X-axel: Slidbana 120 mm Z-axel: Slidbana 400 mm Avstånd till mittpunkt: 400 mm Tryckkraft (max): 5500 N Drivning: Hydraulisk eller elektrisk Media Strömförsörjning: 400 V, 50/60 Hz Ansluten belastning: 20-45 kVA Strömförbrukning: 35-80 A Hydrauliskt system: Leveranshastighet: 18 l/min Systemtryck: 90 bar Fyllningskapacitet: 70 liter Kyl- och smörjmedelssystem: Pumpkapacitet (omkopplingsbar): 20 l/min vid 18 bar / 50 l/min vid 3 bar / 60 l/min vid 5-7 bar Påfyllningsmängd: Cirka 230 liter Spåntransportör: Ledat band eller skrapa Arbetsstyckeshållare: Huvudspindel: DB5 invändigt fäste / D140 utvändigt fäste, kort kona som tillval Motspindel: D140 utvändigt fäste (endast dragspänning tillåten för spännhylsa och chuck) 1:a spindeldata (huvud-/motspindel): Spindelspel (spännhylsans fastspänning): Varianter: 30 mm / 42 mm / 60 mm / 65 mm Spindel-Ø i främre lager: 75 mm (med 30 mm spel) / 85 mm (42 mm) / 100 mm (60+65 mm) Varvtal (max): 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Spindelnos: ISO 702/1 (storlek 4 eller 5) Spåndiameter (arbetsstyckets Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Vridmoment (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Effekt (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
