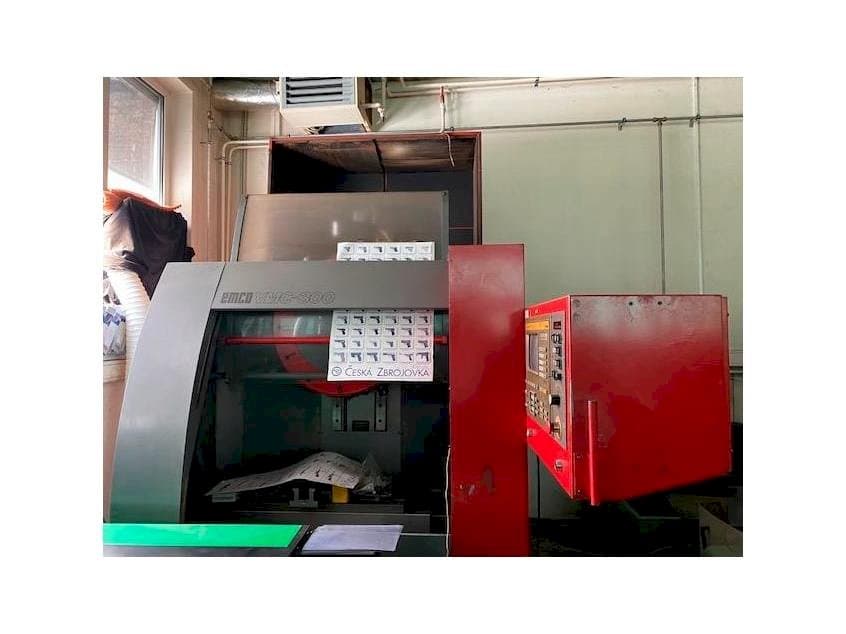

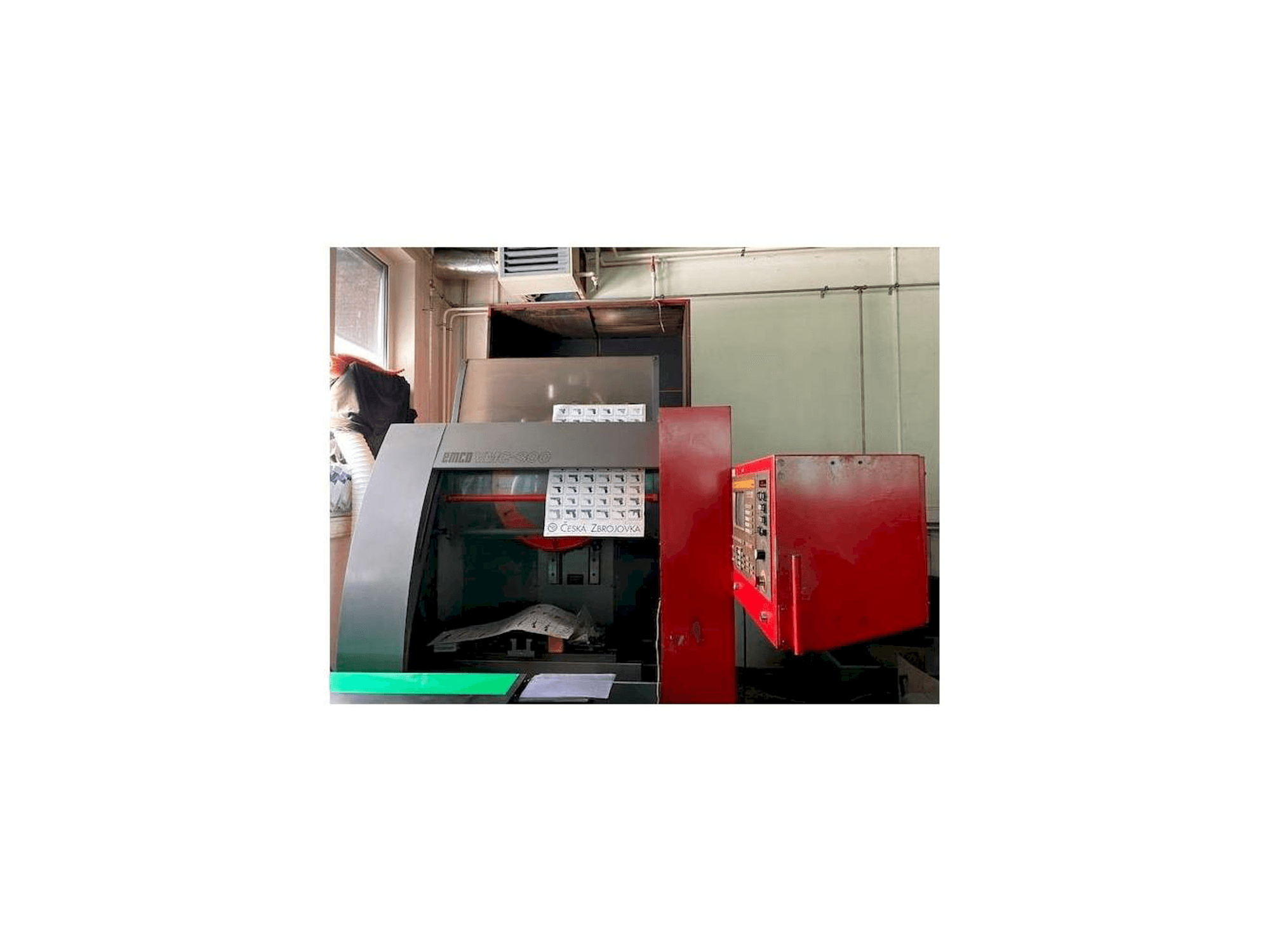

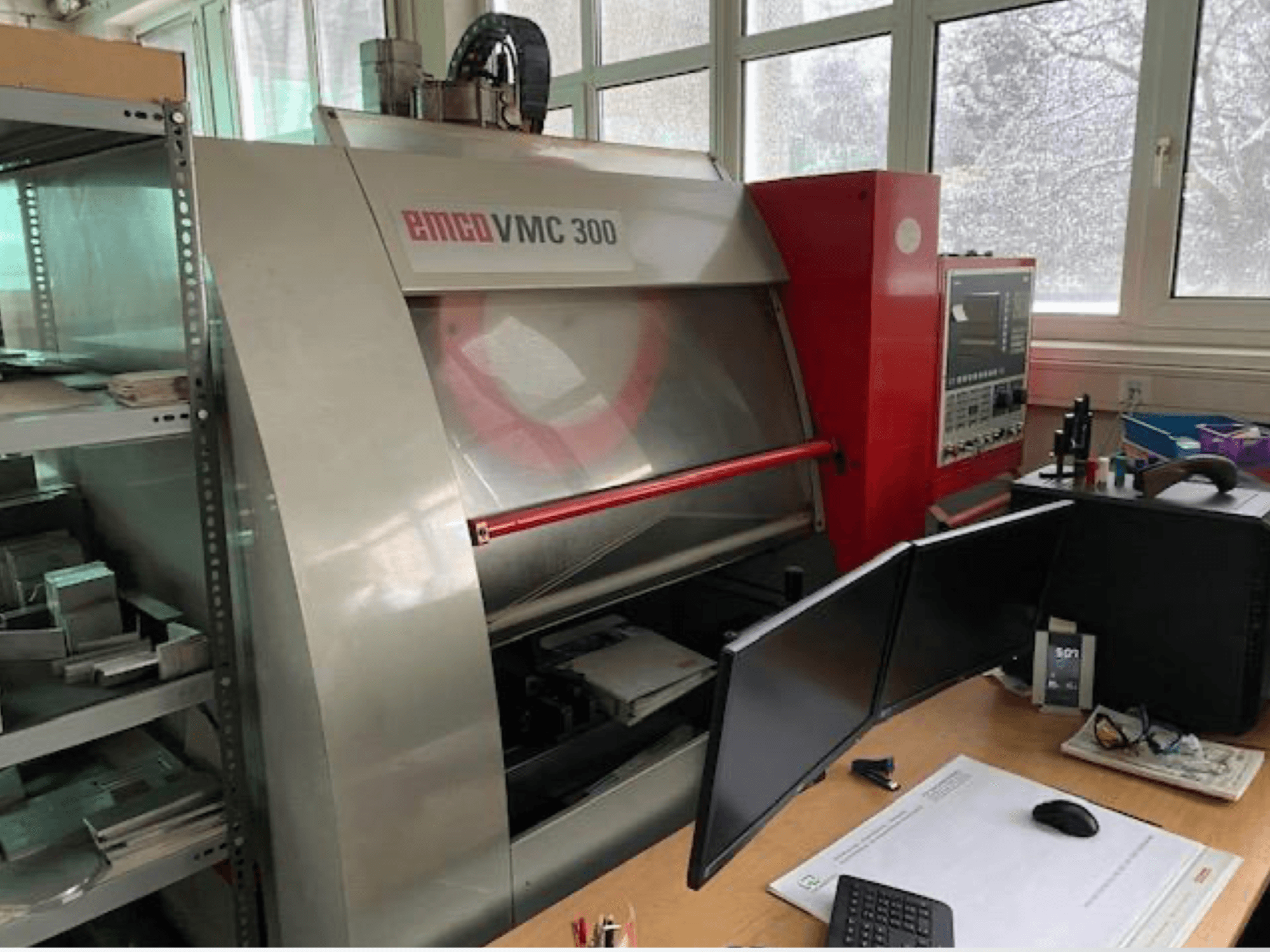

Detta vertikala bearbetningscenter av typen EMCO VMC 300 tillverkades år 2003 i Österrike. Det är utrustat med en Siemens SINUMERIK 810D-styrning. Maskinen har en automatisk verktygsväxlare med 12 positioner, en SK40-spindel med hastigheter upp till 5 000 varv per minut samt rörelseomfång på 420 × 330 × 240 mm (X/Y/Z), vilket gör den lämplig för precisa fräs-, borr- och gängningsarbeten. Kontakta oss för mer information.
Översikt
- märke: EMCO
- år: 2003
- MODELL: VMC 300
- tillämpningstyp: Fräsning
- Plats: Österrike
- maskintyp: Vertikalt bearbetningscenter
- styrenhetens märke: SIEMENS
Teknisk information - EMCO VMC 300
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: SINUMERIK 810D
Mått
- Maskindjup: 2300 mm
- Maskinhöjd: 2450 mm
- Maskinlängd: 2300 mm
- Maskinvikt: 2900 kg
- Maskinbredd: 2400 mm
- Bordets längd: 850 mm
- Bordslast: 150 kg
- Bordets bredd: 325 mm
Rörelse
- Antal axlar: 3
- X-axelns rörelse: 420 mm
- Y-axelns rörelse: 330 mm
- Z-axelns rörelse: 240 mm
Teknisk specifikation
- Max. verktygsvikt: 5 kg
- Max. arbetsstyckets höjd: 190 mm
- Positioneringsnoggrannhet: 4 µm
- Spindeleffekt: 9 kW
- Spindelhastighet: 5000 RPM
- Keglestorlek: SK 40
- Antal verktygsplatser: 12
Ytterligare information
2 enheter tillgängliga (en nyare och en äldre) med olika styrsystemsmärken
Avstånd från spindelns spets till bordet: 210 – 450 mm
Antal T-spår: 3
T-spårens bredd: 14 mm
Avstånd mellan T-spår: 100 mm
Spindellagrets diameter: Ø60 mm
Lagertyp: Vinkelkontaktkullager
Verktygskon: SK40 (DIN 69871 / ISO 7388-I)
Dragskruv: M16 (DIN 69872 / ISO 7388-II)
Automatisk verktygsspänning
Verktygsspänningskraft: 6 000 N
Spindelns utskjutande längd: 330 mm
Spindelmotoreffekt: 9 / 11 kW (100 % / 60 % arbetscykel)
Spindelhastighet (tillval): 0 – 8 000 varv/min
Maximalt vridmoment: 100 Nm (5 000 rpm) / 78 Nm (8 000 rpm, tillval)
Ljudnivå: 72 dB(A) vid 5 000 rpm
Fräskapacitet i stål (16MnCr5 – 790 N/mm²): 220 cm³/min
Maximal borrkapacitet i stål: Ø25 mm
Maximal gängningskapacitet i stål: M20
AC-servodrivningar med kulskruvspindlar
Matningshastighet (X/Y/Z): 0,01 – 12 000 mm/min
Snabbförflyttning (X/Y/Z): 12 m/min
Matningskraft X/Y: 6 000 N
Matningskraft Z: 8 800 N
Upplösning: 0,001 mm
Verktygshållare: Trumtyp med riktningslogik
Automatisk verktygsväxlare
Maximal total verktygsvikt i magasinet: 36 kg
Maximal verktygsdiameter: 100 mm
Maximal verktygslängd: 220 mm
Verktygsbytestid: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s
Chip-to-Chip-tid (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s
Kylvätsketankens kapacitet: 100 L
Kylvätskepumpens flöde: 10 L/min
Maximalt kylvätsketryck: 3,7 bar
Kylvätsketillförsel: 4 externa munstycken
Automatisk centralsmörjning för styrskenor och kulskruvspindlar
Huvudspindelns lager smörjs med fett
Strömförsörjning: 3/PE ~ 400 V / 50–60 Hz
Maximal spänningsvariation: +5 % / -10 %
Ansluten belastning: 15 kVA
Märkström: 22 A
Maximal ström: 25 A
Huvudsäkring: 35 A (trög)
Krävd kortslutningseffekt: 1600 kVA
Tryck i det pneumatiska systemet: 5–10 bar
Minsta luftflöde: 750 L/min
Genomsnittlig luftförbrukning: 180 L/min
Tilläggsutrustning
Automatisk verktygsväxlare med 12 positioner
Automatiskt centralt smörjsystem
Kylmedelssystem med 4 externa munstycken
Automatiskt verktygsspänningssystem
SK40-spindelgränssnitt
Maskinens fördelar:
Pålitlig automatisk verktygsväxlare med 12 stationer
Integrerat automatiskt smörjsystem för styrskenor och kulskruvspindlar
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
