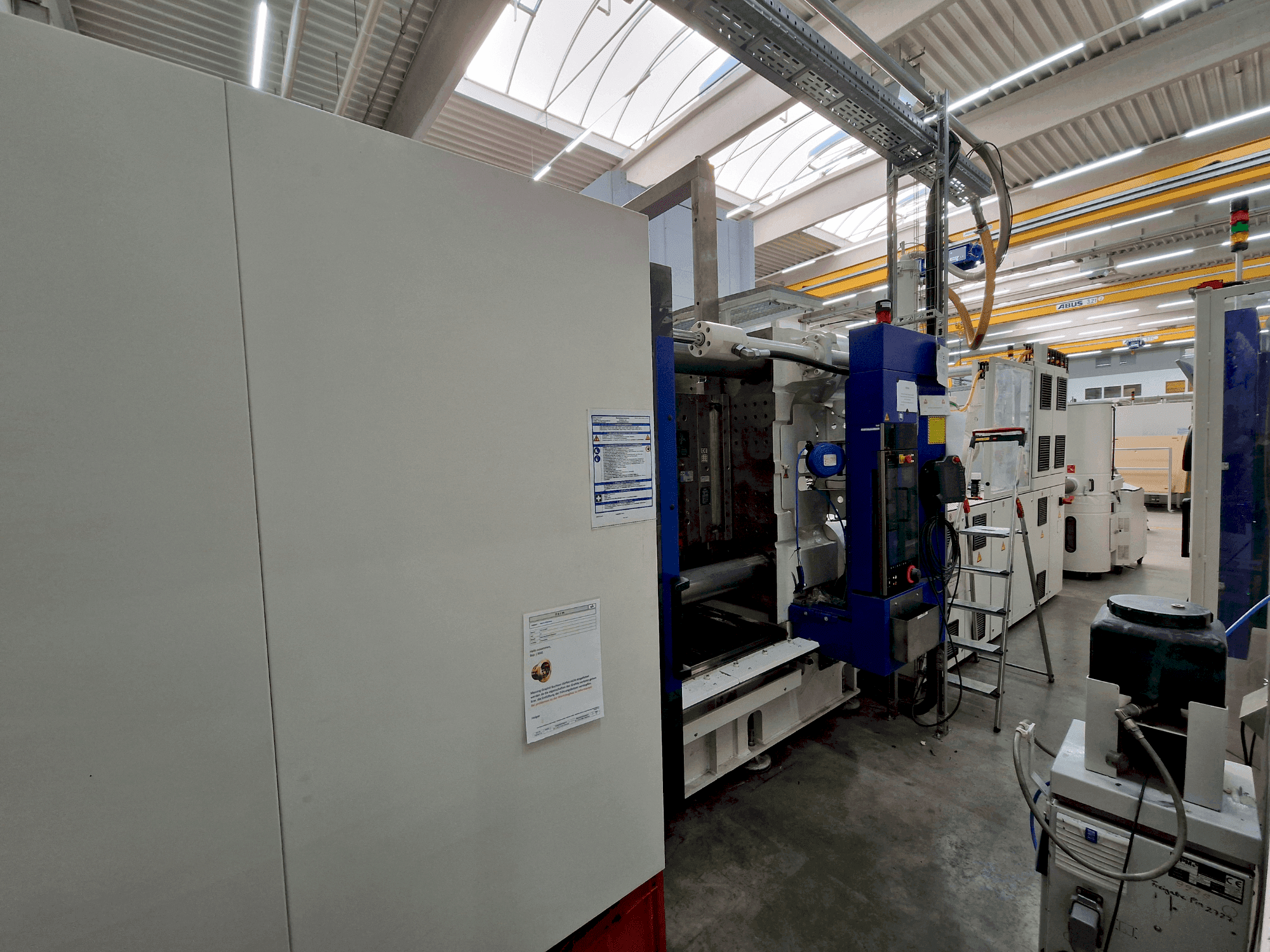

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Ytterligare utrustning

• Oljebehållarens kapacitet - Insprutningsenhet: 500 l

• Maximal kyleffekt (32°C vattenintag): 29,40 kWkylning

• Vattenförbrukning (32°C): 4,80 m3/h

Fördelar med maskinen

Kvalitativa maskinfördelar

• Maskinen har elektriska vattenbatterier (4 e-flomos med 8 kretsar vardera).

• Insprutningsenheterna är försedda med ackumulatorer som möjliggör ett högt insprutningstryck på upp till 2400 bar med en 60 mm skruv.

Tekniska fördelar med maskinen

• Maximal insprutningskapacitet: 890 cm³

• Skruvvridmoment: 2000 nm // maximal skruvhastighet vid reducerat vridmoment: 275 min-1

• Reducerat vridmoment vid maximal skruvhastighet: 1600 nm

• Återvinningsgrad (3-zons skruv): 51 g/s // återvinningsgrad (barriärskruv): 67. 1 g/s

• Insprutningshastighet: 353 cm³/s

• Slaglängd för munstycke: 950 mm

• Ld-förhållande: 24,0

• Värmezoner inkl. munstycke: 8 // värmeeffekt: 27,5 kwel

• Öppningskraft med tryckdyna: 510 kn

• Maximalt avstånd mellan plattorna: 1750 mm

Extra information

Mått och vikt

• Bredd på utmatningsrännan: 1100 mm

• Vikt på fastspänningsenhet: 20 000 kg

• Maximal formvikt (rörlig platta): 7 330 kg

• Maximal vikt för gjutformen (stationär platta): 7 330 kg

• Maximal vikt för gjutformen (totalt): 11.000 kg

Cykeldata (Euromap 6)

• Slaglängd: 700 mm

• Tid för torrcykel: 2,9 s

Styrsystem: Monocompute CC300

Huvudsakliga funktioner

• 21,5" full HD-pekskärm

• USB-gränssnitt / Ethernet-anslutning

• E-move kontrollelement

• 3 nyckelkort för inloggning av användare

• Grafiska symboler för cykelkontroll

• Språk på skärmen: Tyska, engelska

• Akustisk felsignal / Signallampa för felindikering

Program och övervakning

• Power Control: optimerar motorns prestanda under dispensering

• Mätning av formens parallellitet

• IQ Weight Monitor: övervakar sprutans vikt och viskositet

• IQ Weight Control: automatisk justering av insprutningsparametrar under fluktuationer

• Gränssnitt för kvalitetsövervakning (insprutningstid, doseringstid, tryck, cykeltid)

• Kontinuerlig utmatning möjlig när övervakningen är avaktiverad

Fastspänningsenhet och plattor

• Förstärkta fastspänningsplattor (FAP & BAP +50 mm vardera)

• Minskad min./max. verktygshöjd och panelavstånd (-100 mm på grund av förstärkning)

• FAP: minsta möjliga plattöppning, sfärisk kalott minimerad

• BAP: utan ejektoröppning

• Extra gängor enligt EUROMAP VOL1

• Centreringsspår enligt ritning

• Plattutkastare - Variant A (anpassad till spännmönster)

• Säkerhetsgränssnitt för ejektor

Hydraulik och kärndragning

• Hydrauliskt kärndrag:

  • 1-faldigt på rörlig platta

  • 2-faldigt på fast platta

  • 2-faldigt på rörlig platta med PQ-proportionalventil, volymmätning, tryck-/hastighetsjustering

• Gränssnitt för mellanliggande position för kärndragning

Uppvärmning och kylning av gjutform

• Uppvärmning av gjutform: 16 kretsar, max. 40 kW värmeeffekt (Euromap 14)

• Gränssnitt för temperaturövervakning (rörlig och fast platta)

• 4-faldig hydraulisk styrning av formmunstycke

• Separat kylvattenanslutning (verktyg & maskin)

• Gränssnitt för temperaturkontrollenhet: Engel-protokoll, 20 mA strömslinga

• 4-vägs flödesregulator (0-10 l/min)

• Slangspecifikation: max. 90 °C / 4 bar

• Slangar för formkylning

• 4 temperaturregleringskretsar på maskinens baksida

• Sköljmunstycke med slangklämma

• 2× ENGEL e-formo temperaturregleringssystem (1-15 l/min, 8 kretsar, max. 120 °C)

• 1 fördelare för fast platta, 1 för rörlig platta

• Ytterligare e-formo-enhet på arbetssidan (tillval)

Drivning & hydraulik

• ENGEL ecodrive S+V3 (varvtalsreglerad servodrift)

• Slutet styrsystem för tryck och hastighet (sluten slinga)

• 2× 50 L hydrauliska ackumulatorer (för sprutningsprocessen)

• Batteriposition framtill (enligt ritning)

• Oljekylare (standardkapacitet)

• Levereras utan oljepåfyllning (oljan innehåller zink under driftsättningen)

• Tyst, energieffektiv hydraulik med optimerad styrning, filtrering, förvärmning och kylning av olja

Insprutningsenhet

• Bimetallcylinder (Fe-baserad), nötnings- och korrosionsbeständig, upp till 350 °C

• Extra zonuppvärmning på cylindern

• Tryckbricka (membran) för skruv S8, Ø 60 mm, L/D 24, geometri G1

• UNR9 RGB backventil (pulvermetallurgiskt kromstål)

• Korrosionsbeständig fläns

• Specialöppet munstycke, korrosionsbeständigt, flänsgänga V445x3, radie 15 mm, hål 8 mm

• Munstycksutlopp lämpligt för varmkanalsanslutning

• 230 V cylinder- och munstycksuppvärmning

• Keramiska cylinderskydd

• Isolerade värmeytor (ej lämpliga för PC, PMMA, PVC etc.)

Elektriskt system

• Matningsspänning: 3×400 V + N + PE / 50 Hz

• Schuko-uttag (230 V), max. 2 st

• 3-fas CEE-uttag (10/16 A)

• Potentialfria kontakter: 4 ingångar / 4 utgångar (fritt programmerbara)

Gränssnitt (Euromap)

• 13 - Ändlägen för kärndragning

• 14 - Uppvärmning

• 63 - Online-åtkomst till data

• 65 - Tankberäkning

Robot & tillbehör

• ENGEL easix robot (KR 60, specialversion)

• Robotstyrenheten inte integrerad flera gånger

• Montering & test hos ENGEL

• Bruksanvisning: tryckt + CD (tyska)

Överensstämmelse, design & extrautrustning

• Överensstämmelse med EN 201 (maskinsäkerhet)

• Färgsättning: RAL 9002 (gråvit) & RAL 5002 (ultramarinblå), speciell ENGEL-design

• Baspaket E-connect.24 (fjärrunderhåll)

• Maskinfötter (standardutförande)

• Märkning på tyska

• Alla 4 E-Flomo-enheter helt förnyade av ENGEL
