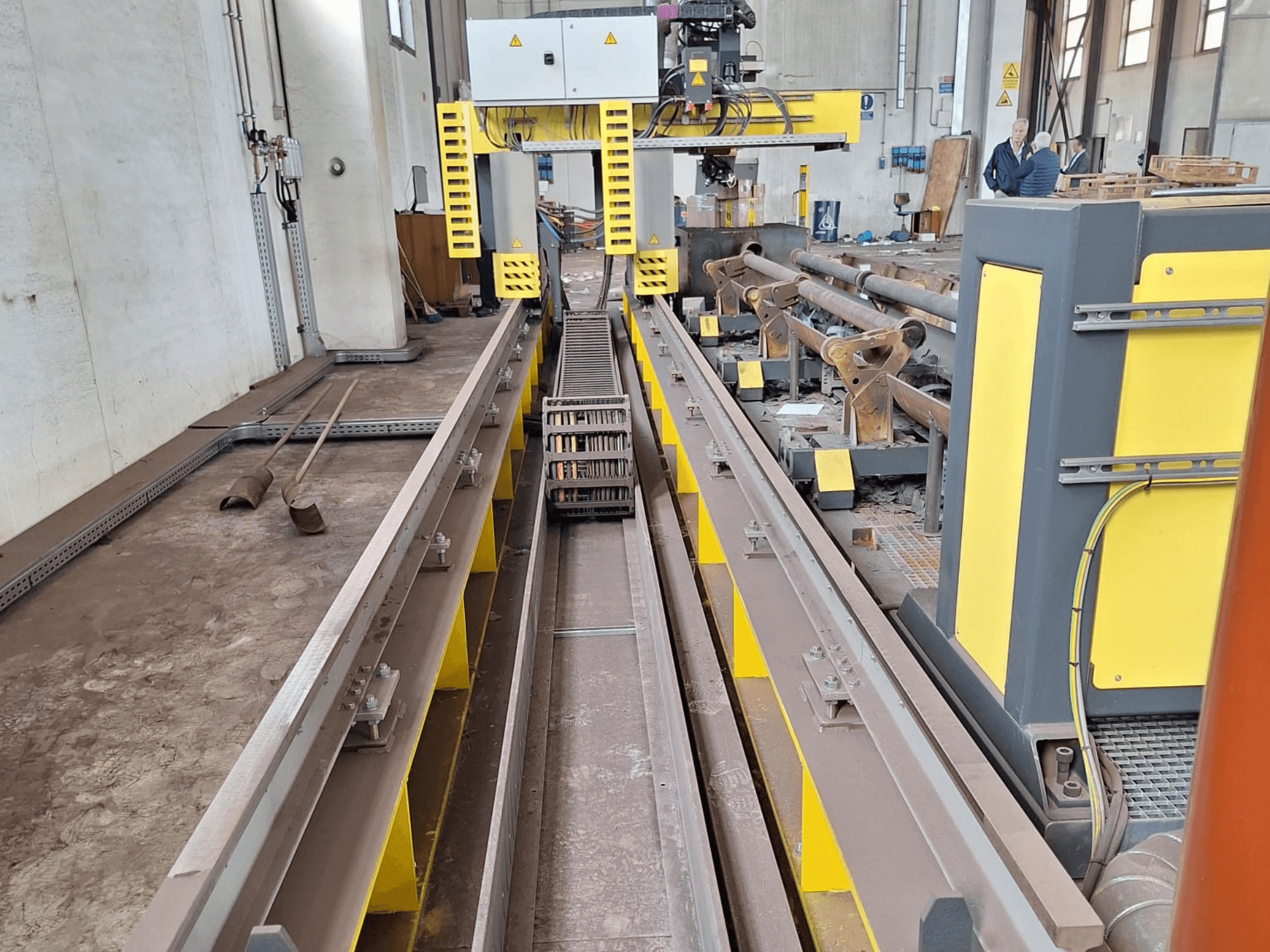

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Skärteknik: Plasma med hög definition

• Rörets kapacitet

  • Max rörlängd: 8.000 mm

  • Min/Max rördiameter: 100 mm / 750 mm

  • Min/Max väggtjocklek: 3 mm / 20 mm

• Kapningskapacitet

  • Rak kapning, fasad kapning, V-fasning, Y-fasning, 3D-rörkapning

• Konfiguration/rörelser av axlar

  • X (längsgående): Dubbelsynkroniserad borstlös drivenhet med elektronisk axelstyrning på båda sidor av portalen; styrlängd 11.000 mm; dubbel motorisering

  • Y (tvärgående): Borstlös drivenhet med kuggstångstransmission

  • Z (vertikal): Motoriserad positioneringsaxel för brännaren, hastighet upp till 4.000 mm/min

  • Rotationsaxel för rör: Synkroniserad spindel för rörrotation, rörlängd upp till 8.000 mm

• Avfasningshuvud - VBA WRIST

  • Rotation: ±540°

  • Justering av lutning/fasning: ±60°

  • Vinkel för skärande fasning: ±45

  • Max lutningshastighet: 38°/sek

  • Tangentiell kontroll under kapning

  • Höjdkontroll för bågspänningsbrännare

  • Mekanisk höjdreglering av brännaren för fasskärning

  • Kollisionsskydd för facklan

• Maskinens konstruktion

  • Kraftig maskinram

  • Längsgående och tvärgående precisionsstyrningar

  • Precisionsdrivsystem med kuggstång och kugghjul

  • Borstlösa motorer

• Chuck / spindel

  • Synkroniserad spindel för rörkapning

  • Chuckstorlek: 500 mm

  • Genomgående hål: 150 mm

• Stöd för rör

  • 3 manuella stödvagnar med trapetsformad skruvpositionering

• Plasmagenerator

  • Modell: ESAB iSeries300i

  • Max ström: 300 A (intervall 5-300 A)

  • Utgående spänning: 180 V

  • Strömförsörjning: 380 V / 50-60 Hz

  • Arbetscykel (40°C): 100%

  • Maximal uteffekt: 54 kW

• Processgaser

  • Plasmagaser: Luft / O2 / Ar-H2 / N2

  • Skyddsgaser: Luft / N2 / O2 / H2O

• Generatorns dimensioner

  • 1219 x 898 x 1031 mm

  • Kontrollsystem

  • ESAB VISION T5 CNC

  • 18,5" pekskärm i färg, handskbeklädd

  • OpWizard programvara för operatörshjälp

• Programvara för

  • ESAB programvara för programmering av rörskärning

Ytterligare utrustning

• Platt skärbord med lameller, 1.500 x 1.000 mm
